Электрический монтаж
4
53
IFC 300
www.krohne.com
10/2011 - 4001419301 - MA IFC 300 R04 ru
4.6.2
Устройство сигнального кабеля А (тип DS 300)
• Сигнальный кабель А имеет двойную изоляцию и предназначен для передачи сигнала между
первичным преобразователем и электронным конвертором.
• Радиус изгиба кабеля: ≥ 50 мм / 2"
P

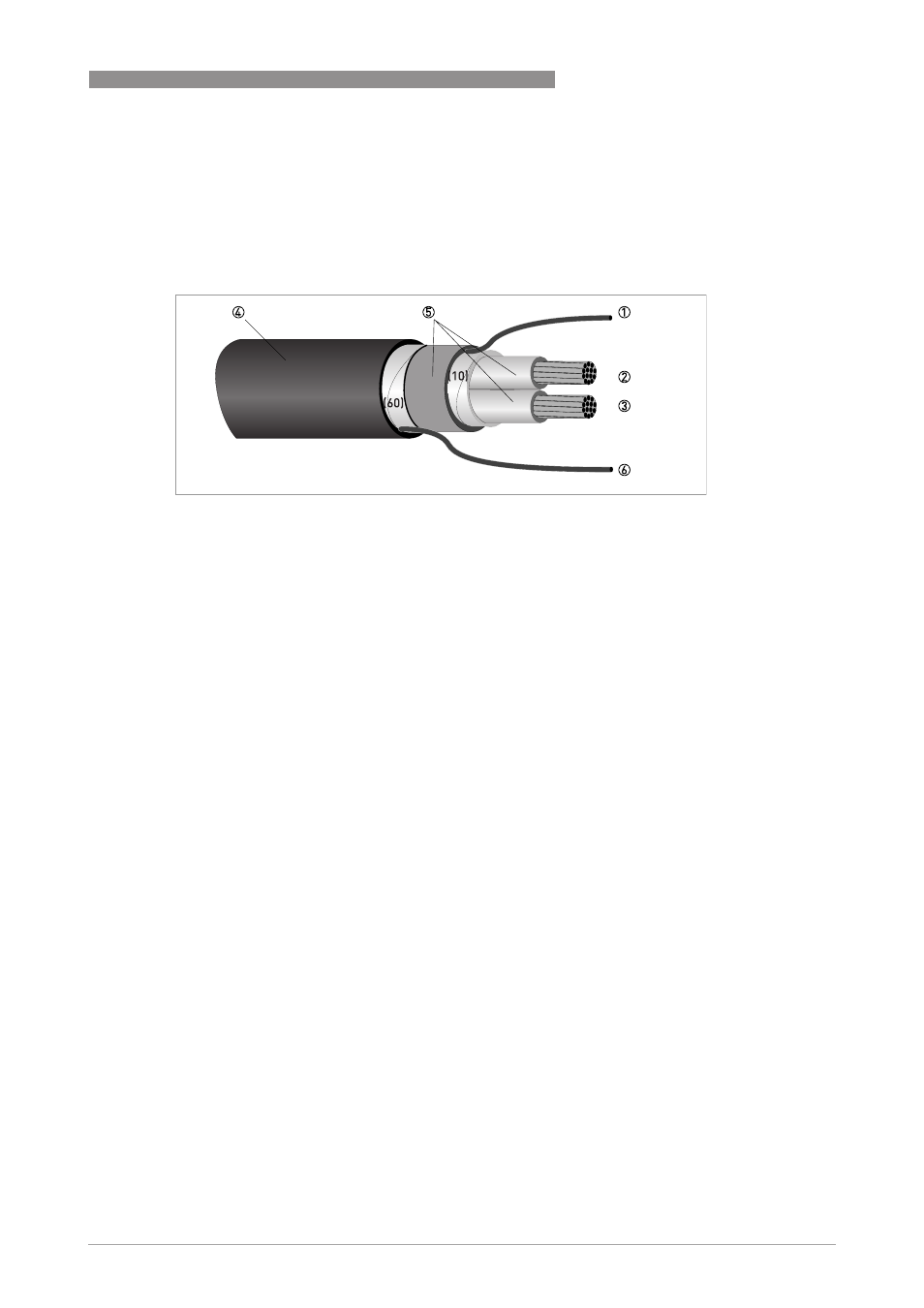

иcyнoк 4-23: Устройство сигнального кабеля А
1 Многожильный заземляющий проводник (1) внутреннего экрана (10), 1,0 мм
2
,
медный / AWG 17 (не изолированый и без
защитного покрытия)
2 Изолированный проводник (2), 0,5 мм
2
,
медный / AWG 20
3 Изолированный проводник (3), 0,5 мм
2
,
медный / AWG 20
4 Внешний экран
5 Слои изоляции
6 Многожильный заземляющий проводник (6) для внешнего экрана (60)
