85
3.4.3 Соединение
3.4.2.1 Соединение с гигабитным коммутатором
(1000M Ethernet switcher)
Мультимедийные конгресс-терминалы серии HCS-
8318 основаны на технологии
TAIDEN GMC-STREAM
Gigabit Multi-media Congress Stream
; все аудио и
видео сигналы передаются по кабелю CAT.6 Gigabit.
GMC-
STREAM полностью обеспечивает передачу в
реальном времени и сохранность таких важны
потоковых данных, как аудио, информация о
голосовании и данные управления.
При подключении к 1000M Ethernet коммутатору,
просто соедините кабелем CAT.6 порт «Delegate»
коммутатора HCS-8300KMX и порт «1000M Ethernet»
мультимедийного терминала.

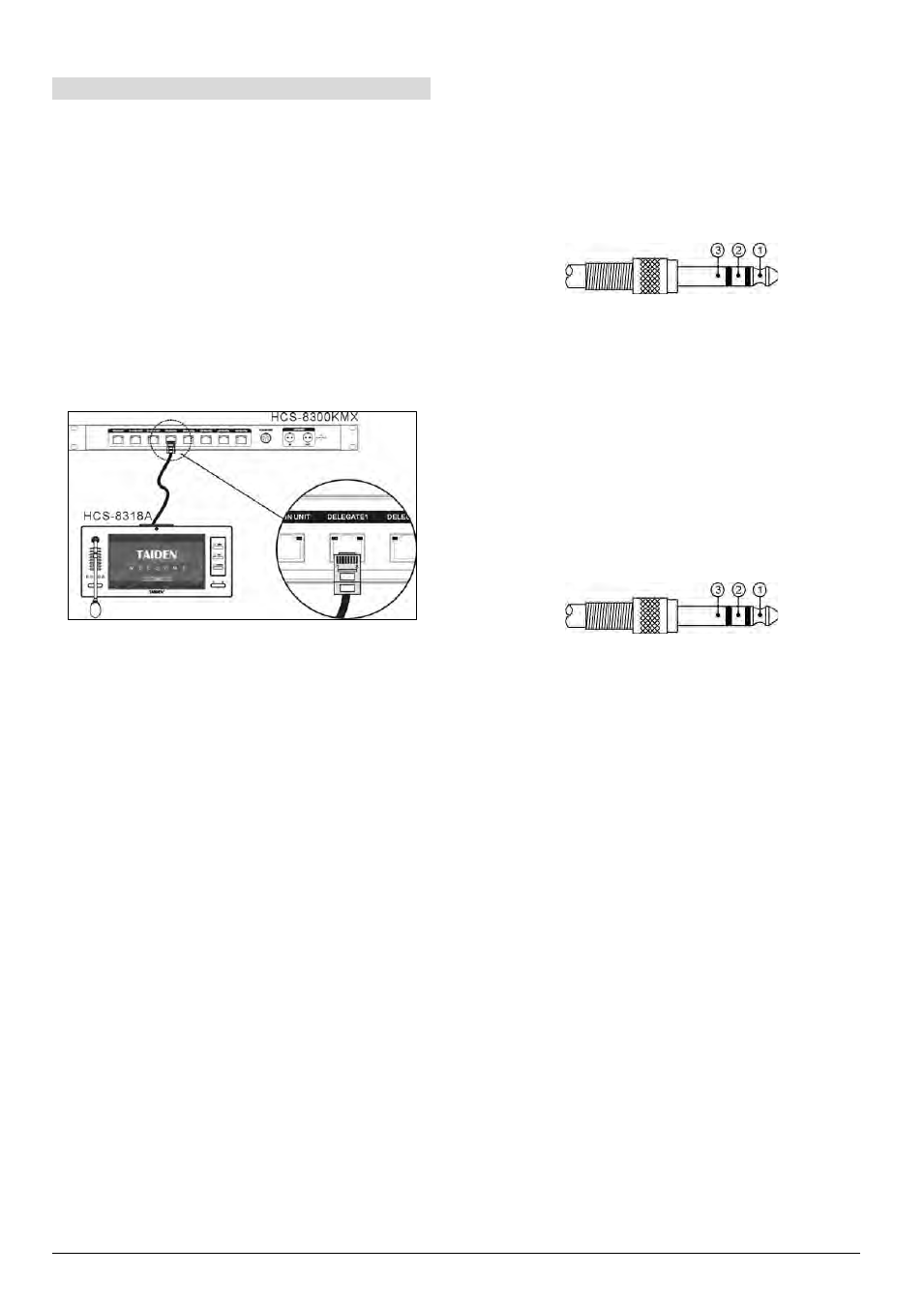

Рис. 3.13 Соединение безбумажных мультимедийных
конгресс-терминалов серии HCS-8318 с
коммутатором Ethernet 1000M
3.4.2.2 Соединение между конгресс-терминалами
Все безбумажные мультимедийные конгресс-
терминалы серии HCS-8318 соединяются «цепочкой»
с помощью кабеля CAT6 1000M Ethernet.
Инсталляция осуществляется очень просто и быстро.
Для коммутации с другим конгресс-терминалом
просто соедините порт (1000M Ethernet) одного
терминала с портом (1000M Ethernet IN) следующего
пульта кабелем CAT6 1000M Ethernet.
3.4.2.3 Соединение с внешним микрофоном
К гнезду на боковой стороне терминала можно
подключить внешний микрофон. Коммутационный
разъем должен иметь диаметр 3,5 мм, как показано
на рисунке ниже:
Функции:
1
…………………………Сигнал
2 …………………………»
Подвешенный» / экран
3
…………………………Земля
3.4.2.4 Соединение с внешним наушником
К гнезду на боковой стороне пульта можно
подключить внешний наушник. Громкость звучания
может быть скорректирована регулятором. Наушник
должен быть оборудован разъемом Ø 3,5 мм, как на
рисунке ниже:
Функции:
1 ………………………...
Сигнал левого стерео канала
2 …………………………
Сигнал правого стерео канала
3 …………………………
Земля / экран
