6.8 VGA-кодер HCS-8316VGA (VGA
Encoder)
VGA-
кодер HCS-8316VGA является
специализированным аппаратным устройством для
кодирования VGA видео сигнала и его передачи по
сети. Устройство оборудовано VGA входом и входом,
а также интерфейсом Ethernet. В результате кодер
способен обеспечить аппаратное кодирование VGA
сигнала и его последующую трансляцию по IP-сетям.
Кодер может быть широко использован в
приложениях для захвата, передачи и записи VGA-
сигналов, таких как передача по сети, двусторонняя
видео-конференц-связь, мониторинг человеко-
машинных интерфейсов и т.д. Устройство
оборудовано высокопроизводительным DSP чипом и
встроенной операционной системой, обладает
высокой стабильностью и надежностью.
Кодер HCS-8316VGA поддерживает стерео аудио
вход и использует самые передовые алгоритмы
кодирования, среди которых H.264 для видео и AAC-
LC для аудио. В результате пользователи
обеспечиваются видео и звуком более высокой
четкости
6.8.1 Функции и элементы управления
Лицевая панель
Задняя панель

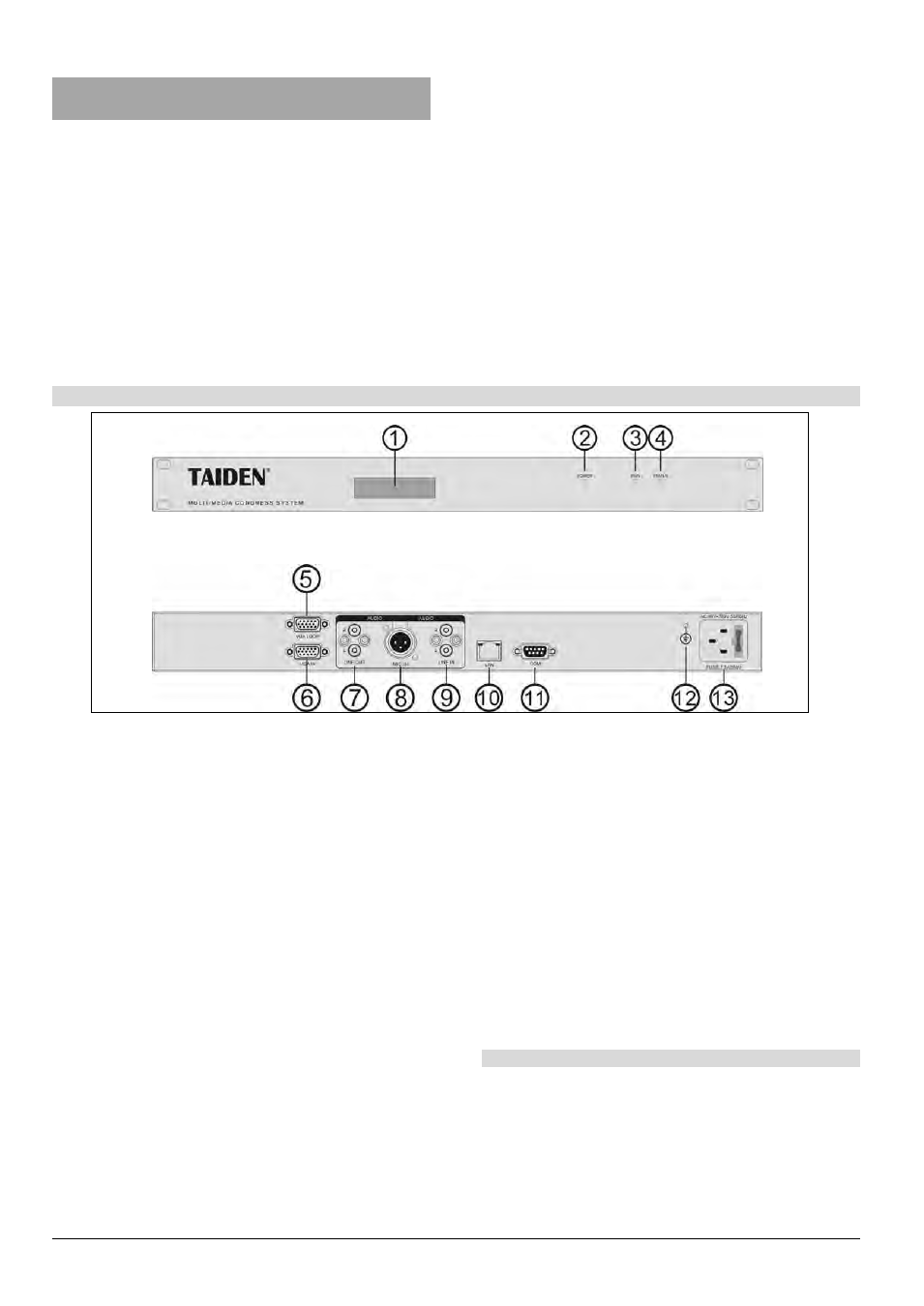

Рис. 6.13 VGA кодер HCS-8316VGA
Рис. 6.13
1. ЖК-дисплей
■ Отображает состояние устройства и
соответствующую информацию во время
работы.
2. Индикатор питания (Pow)
■ Горит, если устройство работает нормально.
3. Индикатор работы (Run)
■ Медленно и ритмично мигает при работе
системы
4. Индикатор состояния (Status)
■ Горит, если система работает нормально.
5. Выход VGA
6. Вход VGA
7. Линейный аудио выход (RCA)
8. Микрофонный вход (XLR)
9. Линейный аудио вход (RCA)
10. Разъём Ethernet (RJ45)
11. Интерфейс управления (RS232)
12. Заземление (GND)
13. Разъем кабеля электропитания (Power input)
6.8.2 Соединение
См. схему подключения 1.4b конгресс-терминалов
серии HCS-8318 (два центральных блока с горячим
резервированием + соединение «замкнутая петля»
