2.2.3 Подключение
Центральный блок HCS-8300 оборудован двумя
выходным интерфейсами 6P-DIN; каждый из них
может выдавать напряжение 60 Вт. Если реально
требуемая мощность системы (фактическая
потребляемая мощность конгресс-терминалов и
кабельных удлинителей) превышает
120
Вт,
необходимо использовать блоки расширения HCS-
8300ME (/ F).
В каждом блоке расширения есть порт для подключения
к любым Интерфейсам центрального блока, другого
блока расширения. В каждом блоке расширения
предусмотрено четыре выходных интерфейса 6P-DIN
для подключения конгресс-терминалов, каждый с
выходной мощностью 80 Вт. Для соединения блоков
используются 6 специализированных кабелей.

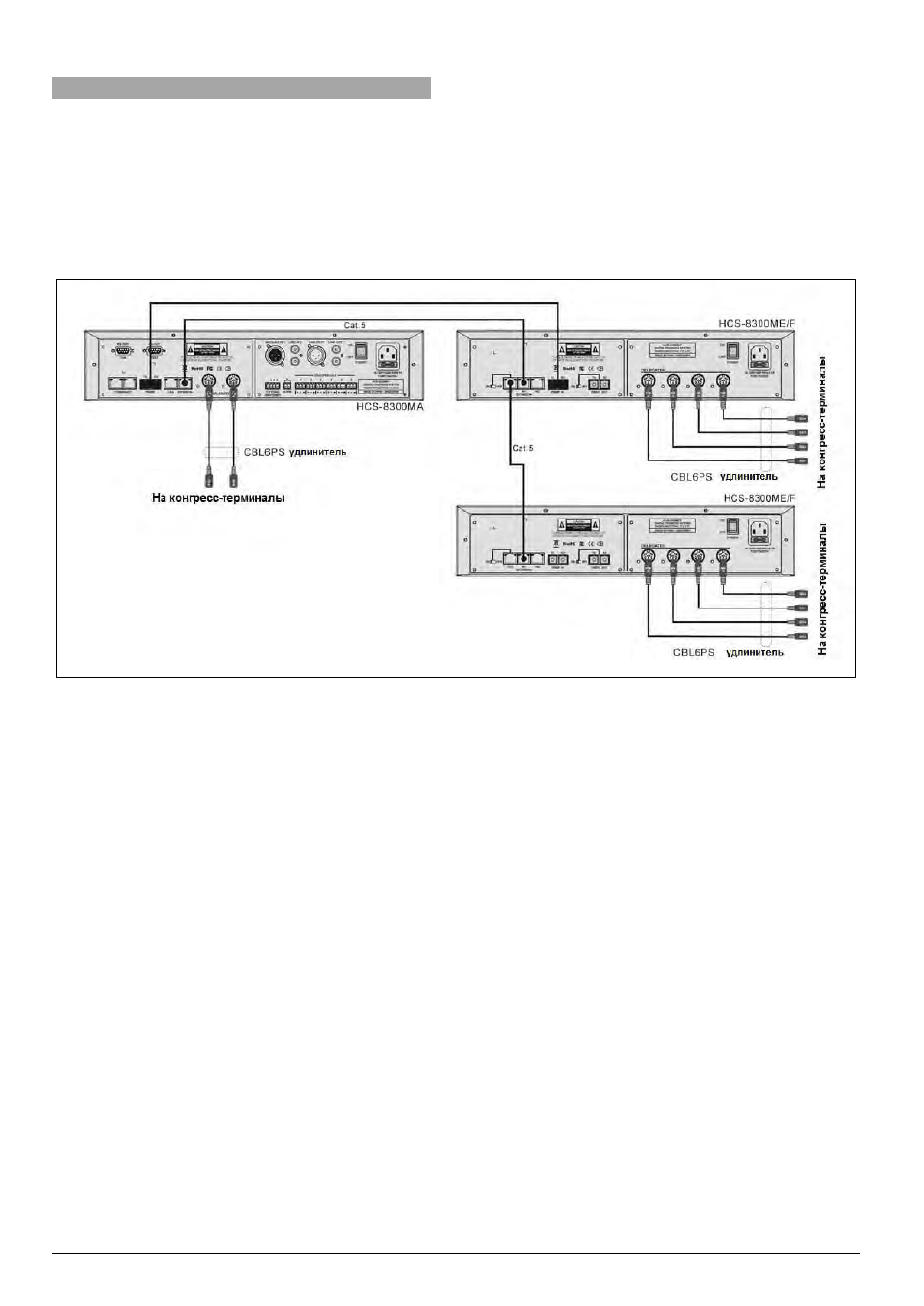

Рис. 2.13 Соединение между центральным блоком (CMU) и блоками расширения (EMU)
