45
2.2 Центральный блок расширения (Extension Main Unit, EMU)
2.2.1 Функции и элементы управления

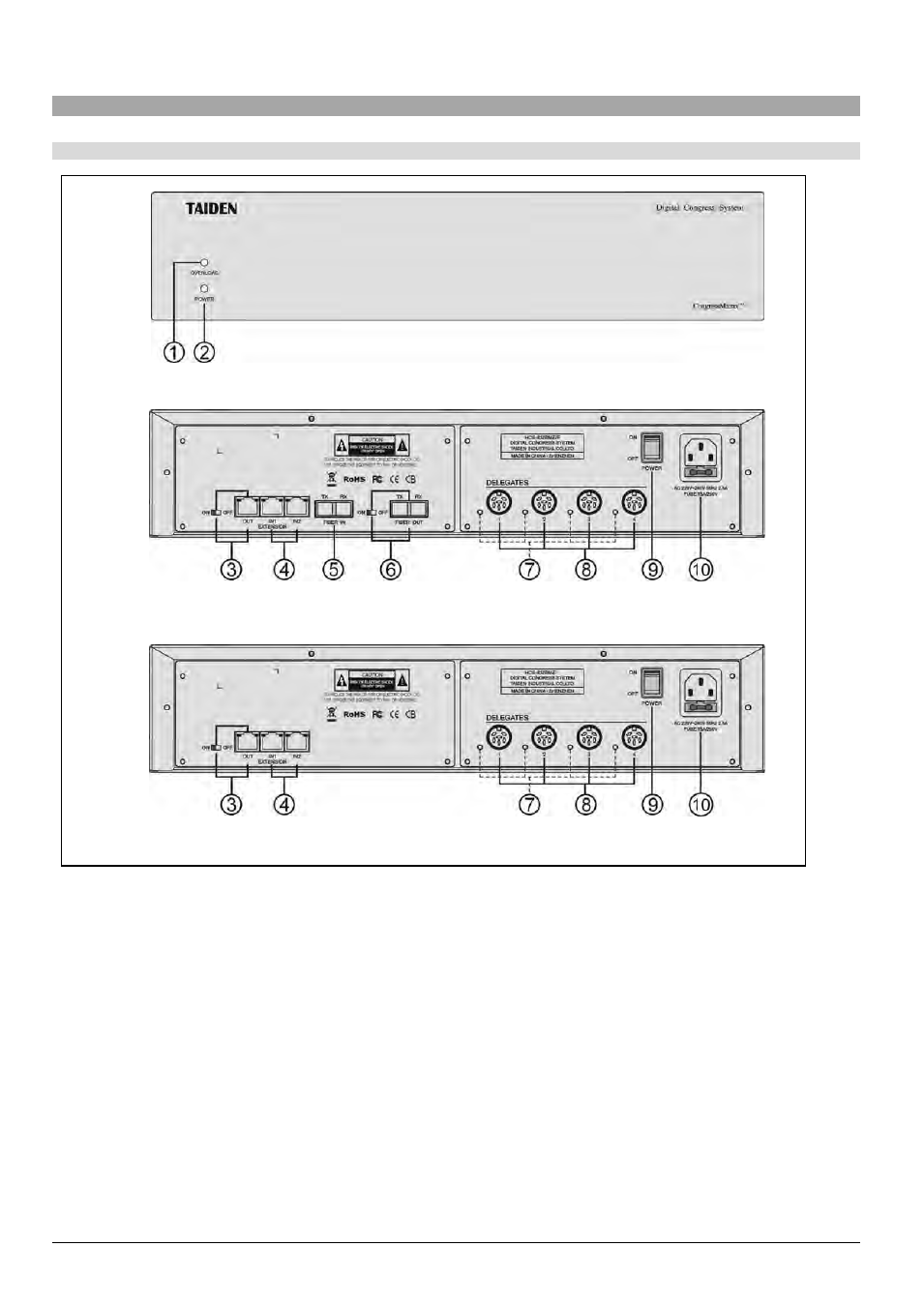

Лицевая панель
Задняя панель HCS-8300ME/F
Задняя панель HCS-8300ME
Рис. 2.10 Центральный блок расширения HCS-8300 series
Рис 2.10:
1. Индикатор перегрузки (Overload)
2. Индикатор питания (красный)
3. Выход расширения (Extension Out)
(
с выключателем)
 Соединение с еще одним блоком расширения,
модулем аудио входов или аудио выходов.
4. Вход расширения (Extension In)
 Соединение с центральным блоком, модулем
аудио входов / аудио выходов или с еще одним
блоком расширения.
5. Оптоволоконный вход (Fiber in)
6. Оптоволоконный вход (Fiber out)
(с выключателем)
7. Светодиод контурного подключения
конференц-пультов
 Мигает, если выход работает корректно
(
подключено ≥1 конференц-пульта (ов)
 Не горит, если не подключено ни одного пульта
8. Разъем 6P-DIN (1~4) для подключения
конференц-пультов
9. Выключатель питания
10. Гнездо шнура электропитания
