54
3.2.2 Соединение
3.2.2.1 Соединение с центральным блоком
(CMU)
или блоком расширения (EMU)
Дискуссионный пульт серии HCS-8300 оснащен 1,5-
метровым кабелем со стандартным разъемом 6P-DIN.
Для подключения к центральному блоку (ЦБ) или блоку
расширения (БР) просто подключите разъем первого
конференц-пульта к выходу центрального блока.
Если между конгресс-пультом и ЦБ или БР большое
расстояние, можно использовать удлинитель CBL6PS.
Один его конец оснащен разъемом 6P-DIN «папа», а
противоположный – разъемом 6P-DIN «мама». Просто
подключите разъем «мама» кабеля к следующему
конгресс-пульту, а разъем «папа» — к выходу
центрального блока.

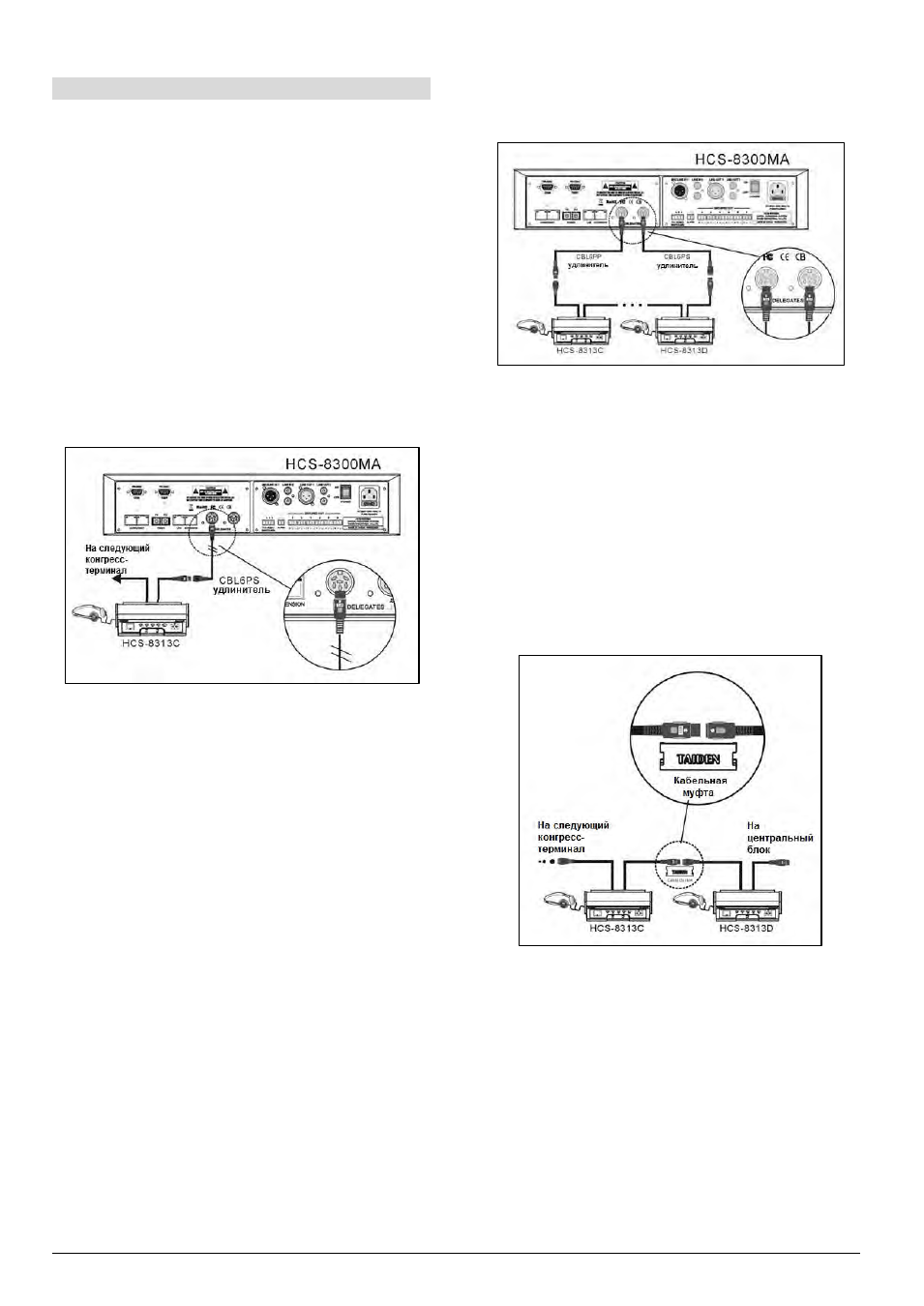

Рис. 3.2 Подключение конференц-пультов серии HCS-
8315
к центральному блоку или блоку расширения
Ни замена конгресс-пульта, ни повреждение кабеля не
влияют на другие компоненты системы при выборе
топологии соединения «замкнутой петлёй». Кольцевое
соединение повышает надежность системы. Для
получения кольцевого соединения «петлёй» просто
подключите последний конференц-пульт к ЦБ или БР с
помощью кабеля расширения CBL6PP (кабель
оборудован разъемами 6P-DIN с обоих концов). (В
безбумажной мультимедийной конгресс-системе HCS-
8300
соединение «замкнутой петлёй» может быть
реализовано только через центральный блок и только
одной «петлёй». Соединение не может быть
реализовано через блок расширения).
Рис. 3.3 Соединение «замкнутой петлёй» между ЦБ
(CMU
) и дискуссионными пультами серии HCS-8315
3.2.2.2 Соединение между конгресс-пультами
Все конгресс-пульты системы HCS-8300 соединяются
цепочкой с помощью специальных кабелей 6P-DIN.
Для коммутации с другим конгресс-пультом просто
соедините стандартное гнездо 6P-DIN «мама» на 0,6-
метровом кабеле одного пульта со стандартным разъем
6P-DIN «
папа» на 1,5-метровом кабеле следующего
пульта.
Рис. 3.4 Соединение каскадом между дискуссионными
пультами серии HCS-8315
