107
4.2 Инсталляция
Терминалы переводчиков HCS-4385K2/50 доступны в
настольной и встраиваемой модификациях.
Для встраиваемой модификации:
a.
Сделайте вырез в столешнице в соответствие с
приведенными на рис. 4.2 размерами;
b.
Высверлите два отверстия под винты Ø4 мм в
дополнительных крепежных элементах, как показано
на рис. 4.2. Расстояние между центрами отверстий =
190
мм;
c.
Аккуратно вставьте терминал в вырез столешницы;
d.
Подключите к терминалу снизу два кабеля
согласно указанной схеме подключения;
e.
Установите терминал в углубление до упора так,
чтобы выпирающие вбок края корпуса «вписались» в
поверхность столешницы. Закрепите терминал
винтами снизу. Длина винтов зависит от толщины
столешницы.

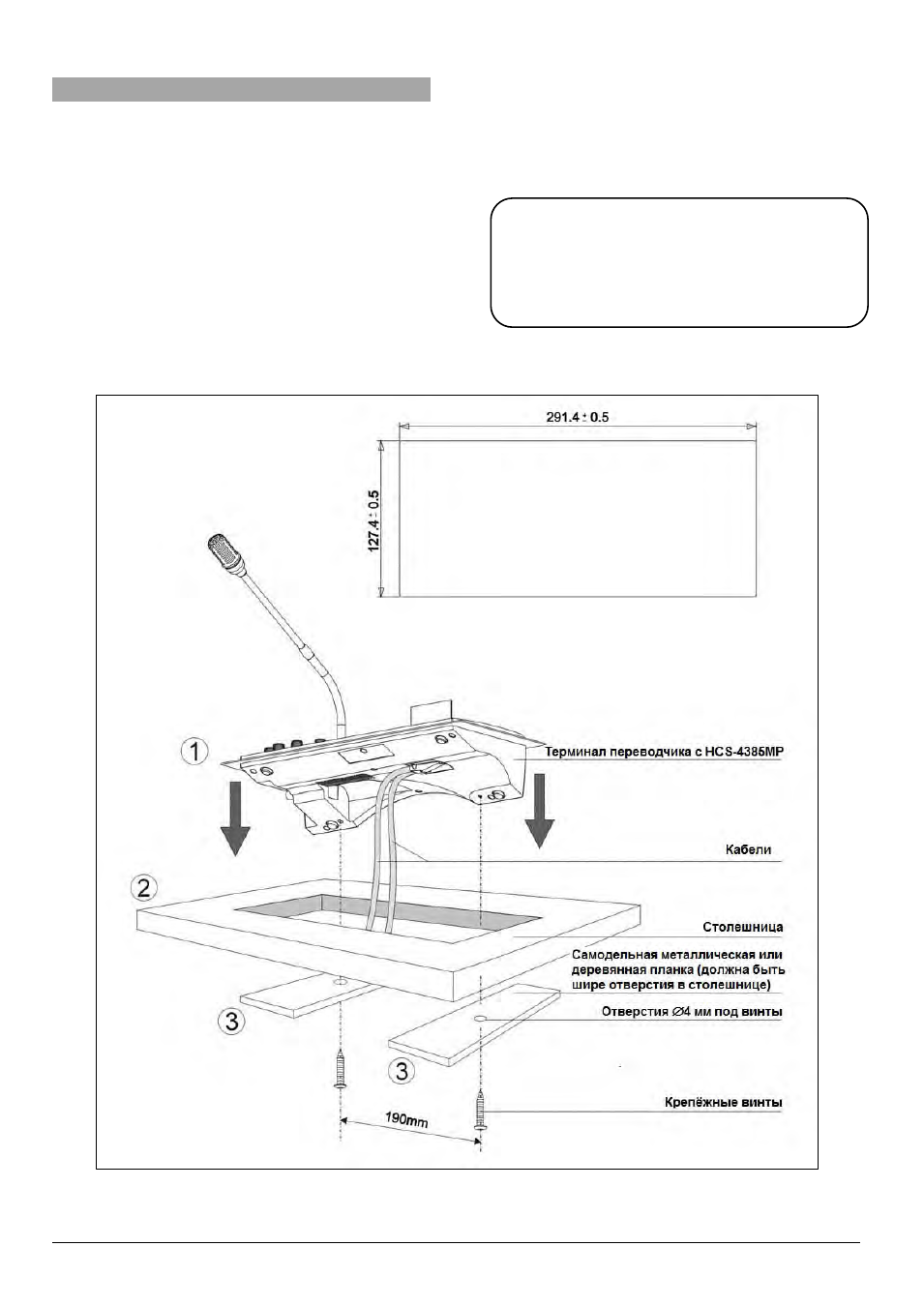

Рис. 4.2. Схема инсталляции (единицы измерения: мм)
Примечание:
 Поддерживающие пластины для встроенного
монтажа HCS-4385MP заказываются отдельно и
закрепляются на корпусе терминала на фабрике
(
перед поставкой).
