138
6.2 8-канальные интерфейсы аудио входов (8 channel Audio Input Interfaces)
Используется для передачи 8 каналов цифрового
(AES / EBU)/
аналогового аудиосигнала на языковые
каналы в целях организации удаленной системы
синхронного перевода, а также для передачи
основного языка конференции.
6.2.1 Функции и элементы управления
6.2.1.1 Лицевая панель

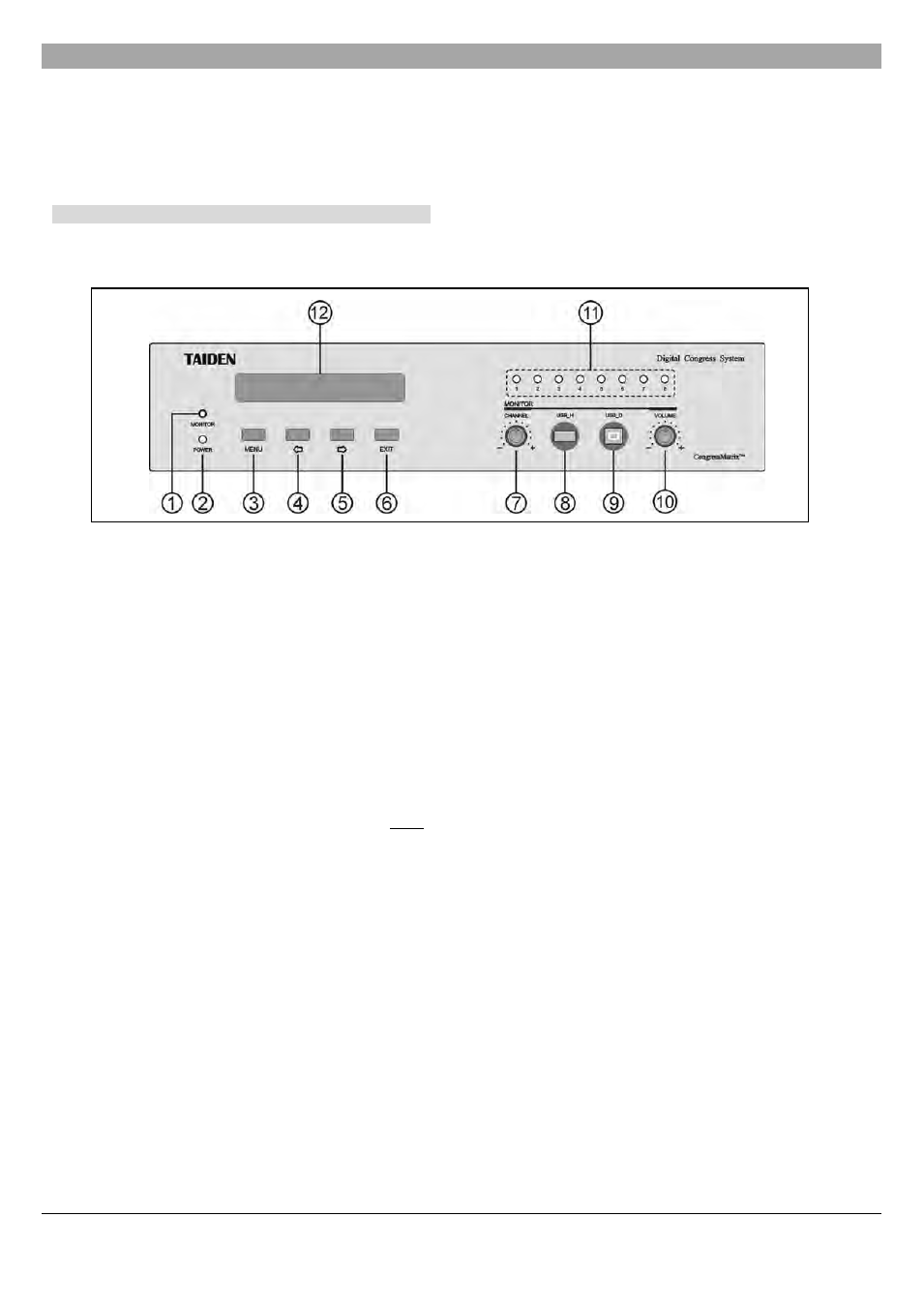

Рис. 6.4 Лицевая панель
8-
канального интерфейса аудио входов HCS-
8300MI
Рис. 6.4
1. Гнездо для мониторных наушников (Headphone
monitoring jack)
Ø 3,5
мм моно джек для наушников
2. Индикатор питания (Power)
а. Горит красным, если устройство не подключено
к центральному блоку;
b
. Горит синим в рабочем режиме.
3. Кнопка «MENU» (меню)
а. Если ЖК-дисплей отображает начальный (initial
b
. В режиме меню: нажмите на кнопку «MENU»
для выбора выделенного пункта меню и перехода
в меню следующего уровня;
)
вид: нажмите на кнопку «MENU», чтобы войти в
режим работы с меню;
c
. В сетевой конфигурации, нажмите на кнопку
«MENU»
для выбора/отмены значения.
4. Кнопка «« (влево)
5. Кнопка «« (вправо)
6. Кнопка «EXIT» (выход)
7. Селектор выбора мониторного канала
8. Интерфейс USB тип A
■ Для подключения USB диска.
9. Интерфейс Mini USB
■ Для подключения к PC.
10. Регулятор громкости мониторного выхода
(Monitoring output volume)
11. Светодиоды рабочего статуса входных
каналов (Input channel working status LED (1~8)
12. ЖК-дисплей для вывода меню
■ ЖК-дисплей 256 × 32, отображает состояние
блока аудио выходов и рабочие меню
настройки.
