63
3.3.3 Соединение
3.3.3.1 Соединение с центральным блоком
(CMU)
или блоком расширения (EMU)
Безбумажные мультимедийные конгресс-терминалы
серии HCS-8307 оснащены 1,5-метровыми кабелями 6P-
DIN
со стандартным разъемом «мама». Для
подключения к центральному блоку (ЦБ) или блоку
расширения (БР) просто подключите разъем «мама»
первого конференц-пульта к выходу центрального
блока.
Если между конгресс-пультом и ЦБ или БР большое
расстояние, можно использовать удлинитель CBL6PS.
Один его конец оснащен разъемом 6P-DIN «папа», а
противоположный – разъемом 6P-DIN «мама». Просто
подключите разъем «мама» кабеля к следующему
конгресс-пульту, а разъем «папа» — к выходу
центрального блока.

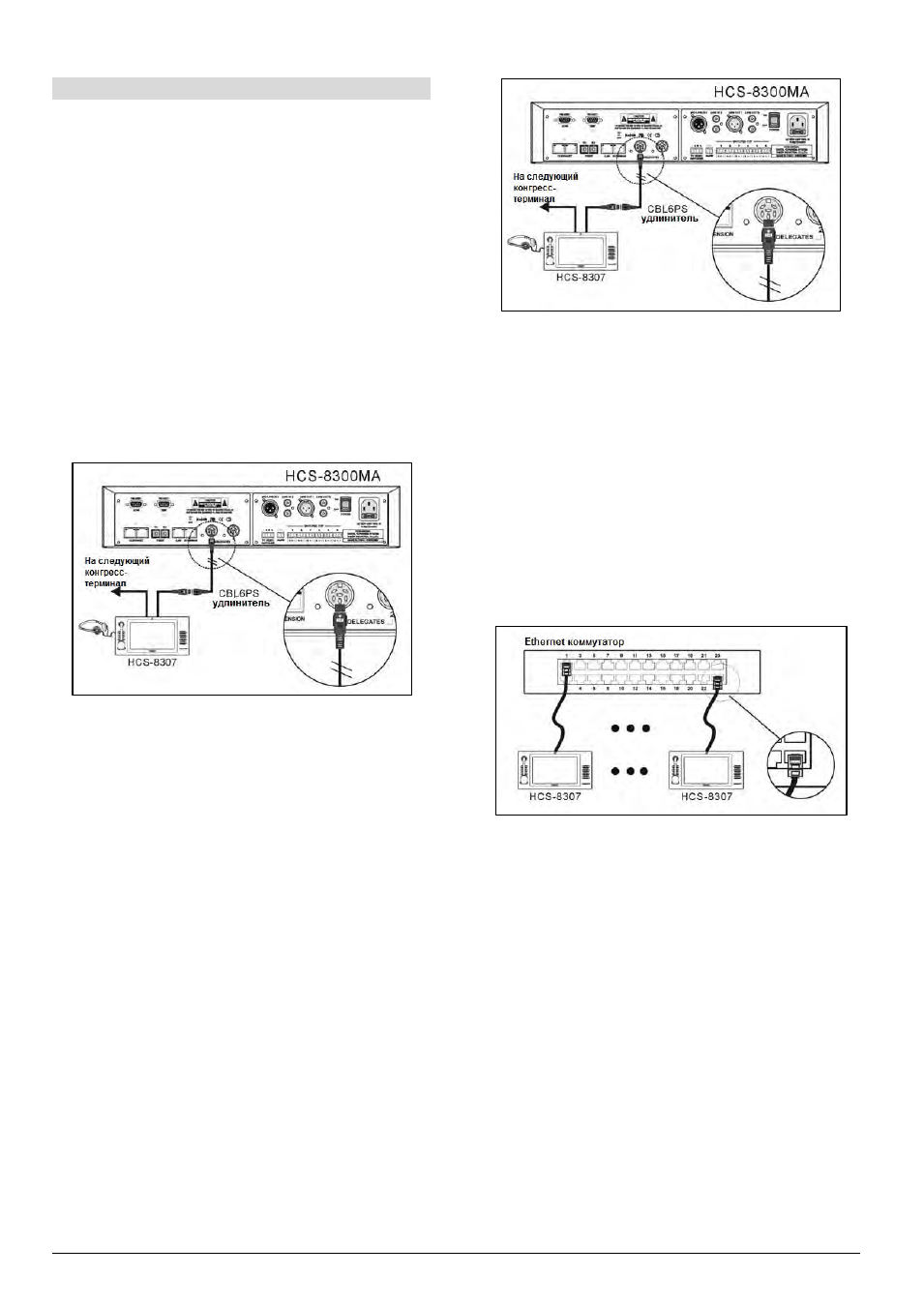

Рис. 3.2 Соединение безбумажных мультимедийных
конгресс-терминалов серии HCS-8307 с центральным
блоком или блоком расширения
Ни замена конгресс-терминала, ни повреждение кабеля
не влияют на другие компоненты системы при выборе
топологии соединения «замкнутая петля». Кольцевое
соединение повышает надежность системы. Для
получения кольцевого соединения "цепочкой" просто
подключите последний конференц-пульт к ЦБ или БР с
помощью кабеля расширения CBL6PP (кабель
оборудован разъемами 6P-DIN с обоих концов). (В
безбумажной мультимедийной конгресс-системе HCS-
8300
соединение «замкнутая петля» может быть
реализовано только через центральный блок и только
одной «петлёй». Соединение не может быть
реализовано через блок расширения).
Рис. 3.9 Замкнутое соединение между ЦБ (CMU) и
безбумажными мультимедийными конгресс-
терминалами серии HCS-8307
3.3.3.2 Соединение с Ethernet коммутатором
Аудио
сигналы безбумажных Мультимедийных
Конгресс-терминалов серии HCS-8307 передаются по
стандартному кабелю 6P-DIN, для передачи данных на
сенсорный экран он подключен к серверу через
интерфейс Ethernet (или напрямую через коммутатор,
концентратор). При подключении к Ethernet коммутатору
или концентратору просто соедините соответствующие
Ethernet
терминалы кабелем Cat. 5.
Рис. 3.10 Соединение безбумажных мультимедийных
конгресс-терминалов серии HCS-8307 с Ethernet
концентратором
