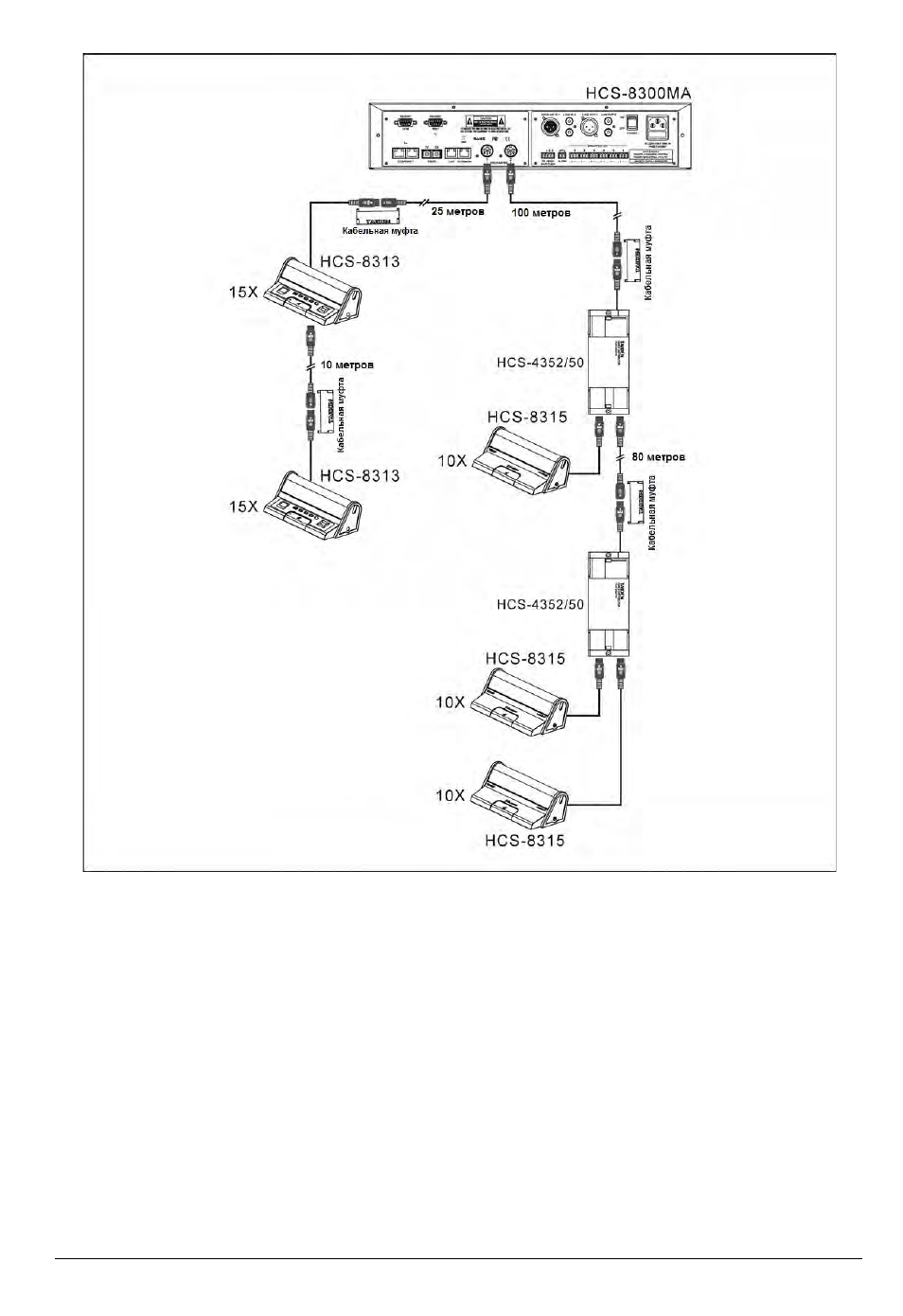

Рис. 5.1 Пример соединения конгресс-терминалов
Фактическое энергопотребление первой цепочки:
а. Общая потребляемая мощность конгресс-терминалов, связанных с первым интерфейсом 6P_DIN: 30 × 1,3 = 39 Вт;
b
. Общая протяженность кабелей-удлинителей, связанных с первым интерфейсом 6P_DIN: 25 + 10 = 35 м;
c
. Фактическое потребление энергии в соответствии с табл. 5.2: 42,0 В.
Фактическое энергопотребление второй цепочки:
а. Общая потребляемая мощность конгресс-терминалов, связанных со вторым интерфейсом 6P_DIN: 30 Ч 1,3 + 2 Ч 1,0 =
41 Вт;
b
. Общая протяженность кабелей-удлинителей, связанных с первым интерфейсом 6P_DIN: 100 + 80 = 180 м;
c
. Фактическое потребление энергии в соответствии с табл. 5.2: 57,9 Вт.
