6.4 Сетевой гигабитный конгресс-коммутатор (Congress Gigabit Network Switcher)
Устройство HCS-8300KMX разработано на основе
технологии Gigabit Multi-media Congress Stream и
используется для подключения центрального
блока конгресс-системы, безбумажных
мультимедийных конгресс-терминалов серии HCS-
8318, видео-серверов, внешних Ethernet
коммутаторов и прочего сетевого оборудования.
6.4.1 Функции и элементы управления
Лицевая панель
Задняя панель

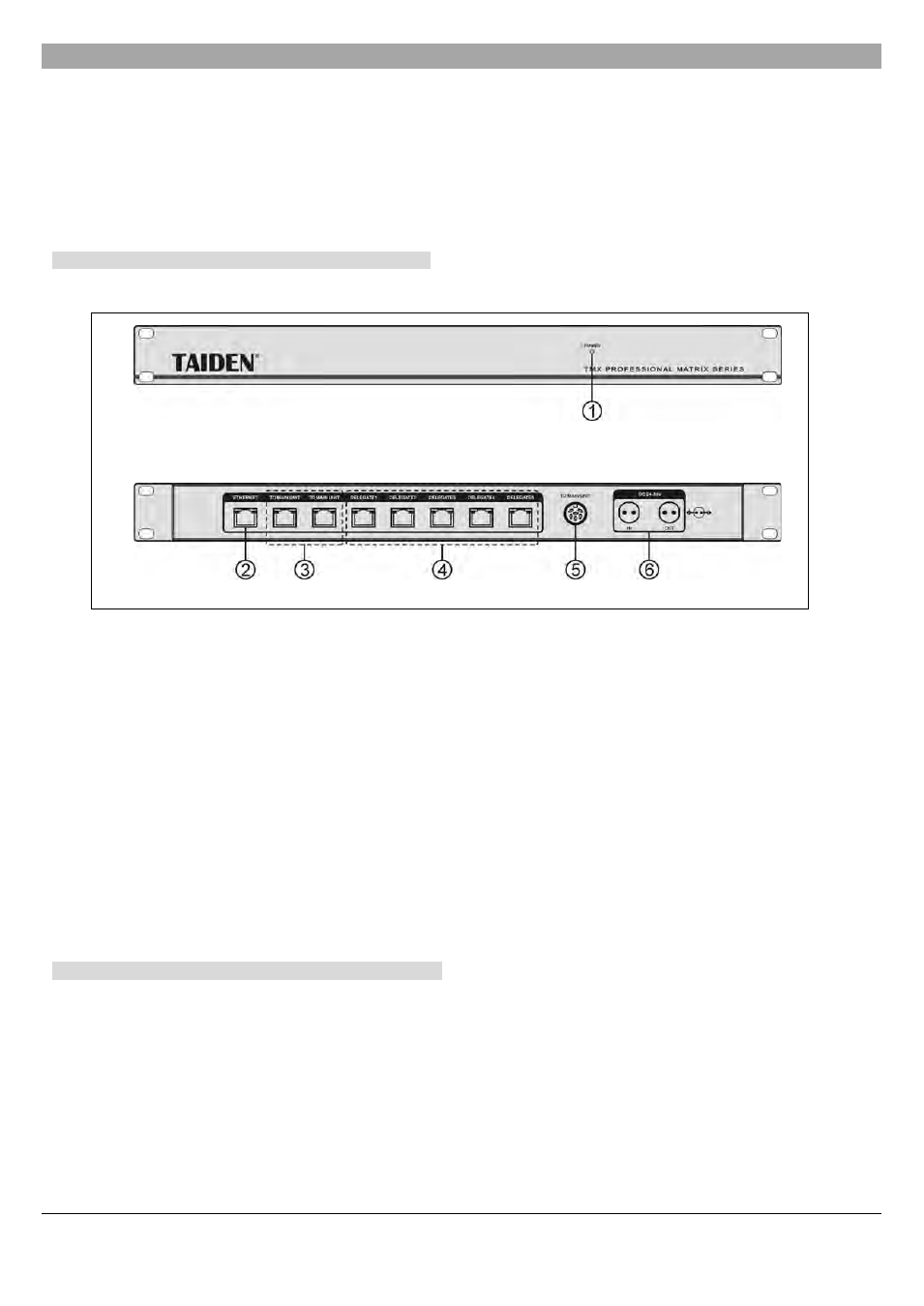

Рис. 6.9 Сетевой гигабитный конгресс-коммутатор HCS-8300KMX (Congress Gigabit Network Switcher)
Рис. 6.9
1. Индикатор питания (Power)
2. Интерфейс RJ45 (ETHERNET)
■ Используется для соединения с сервером.
3. Интерфейс RJ45 (TO MAIN UNIT)
■ Используется для соединения с центральным
блоком конгресс-системы.
4. Интерфейс RJ45 (DELEGATE)
■ Используется для соединения с конгресс-
терминалами серии HCS-8318, количество
подключаемых к каждому порту терминалов
не ограничено.
5. 6P-DIN interface (TO MAIN UNIT)
■ Используется для подачи электропитания с
центрального блока.
6. Авиационный разъём 2P (питание постоянного
тока 24В~33В)
■ Используется для подключения к блоку
питания Power Supply Unit.
6.4.2 Соединение
8 стандартных портов RJ45 используются для
соединения с центральным блоком системы, конгресс-
терминалами серии HCS-8318, видео-серверами,
внешними Ethernet коммутаторами и т.д. Соединение с
терминалами серии HCS-8318 осуществляется
«
замкнутой петлёй», количество подключенных к
каждому порту терминалов не ограничено. Питание
можно получить от центрального блока или отдельного
блока питания.
См. схему подключения 1.4b конгресс-терминалов
серии HCS-8318 (два центральных блока с горячим
резервированием + соединение «замкнутая петля»).
