5.1.2 Соединение между центральным блоком /блоком расширения и конгресс-терминалами
Безбумажные мультимедийные конгресс-терминалы
серий HCS-8315 и HCS-8307 оборудованы 1,5-
метровыми кабелями с разъемами 6P-DIN «папа» и 0,6-
метровыми кабелями с разъемами 6P-DIN «мама». С
помощью 6-контактных кабелей конгресс-терминалы
соединяются «цепочкой», что делает инсталляцию
удобной и легкой. Подключите 1-й терминал к
выходному гнезду на центральном блоке, а затем
штекер кабеля терминала № 2 к выходному гнезду 1-го
терминала. Выполните эту операцию последовательно
для всех терминалов согласно конфигурации. Основа
системы HCS-8300 сформирована (см. рис. 5.2).
С
помощью
кабелей
6P-DIN
безбумажные
мультимедийные конгресс-терминалы серии HCS-8307
соединяются с центральным блоком «цепочкой», по
которой
передаются
аудио
сигналы,
сигналы
управления и электропитание; при этом, терминалы
могут быть подключены к Ethernet-коммутатору с
помощью Y-кабеля для передачи видео, данных и
управляющих сигналов.
Безбумажные мультимедийные конгресс-терминалы
серии HCS-8318 построены на основе технологии
Gigabit Multi-media Congress Stream
, все аудио и видео
сигналы передаются по гигабитным кабельным сетям
CAT.6
Центральный блок также может быть подключен
к сетевому коммутатору по кабелю CAT.6. Если
конгресс-терминалы
подключены
к
сетевому
коммутатору, необходимо соединить интерфейс
«1000M Ethernet»
конгресс-терминалов с интерфейсом
«Delegate»
сетевого коммутатора. Для сетевого
соединения между конгресс-терминалами необходимо
соединить интерфейсы «1000M Ethernet» соседних
терминалов.

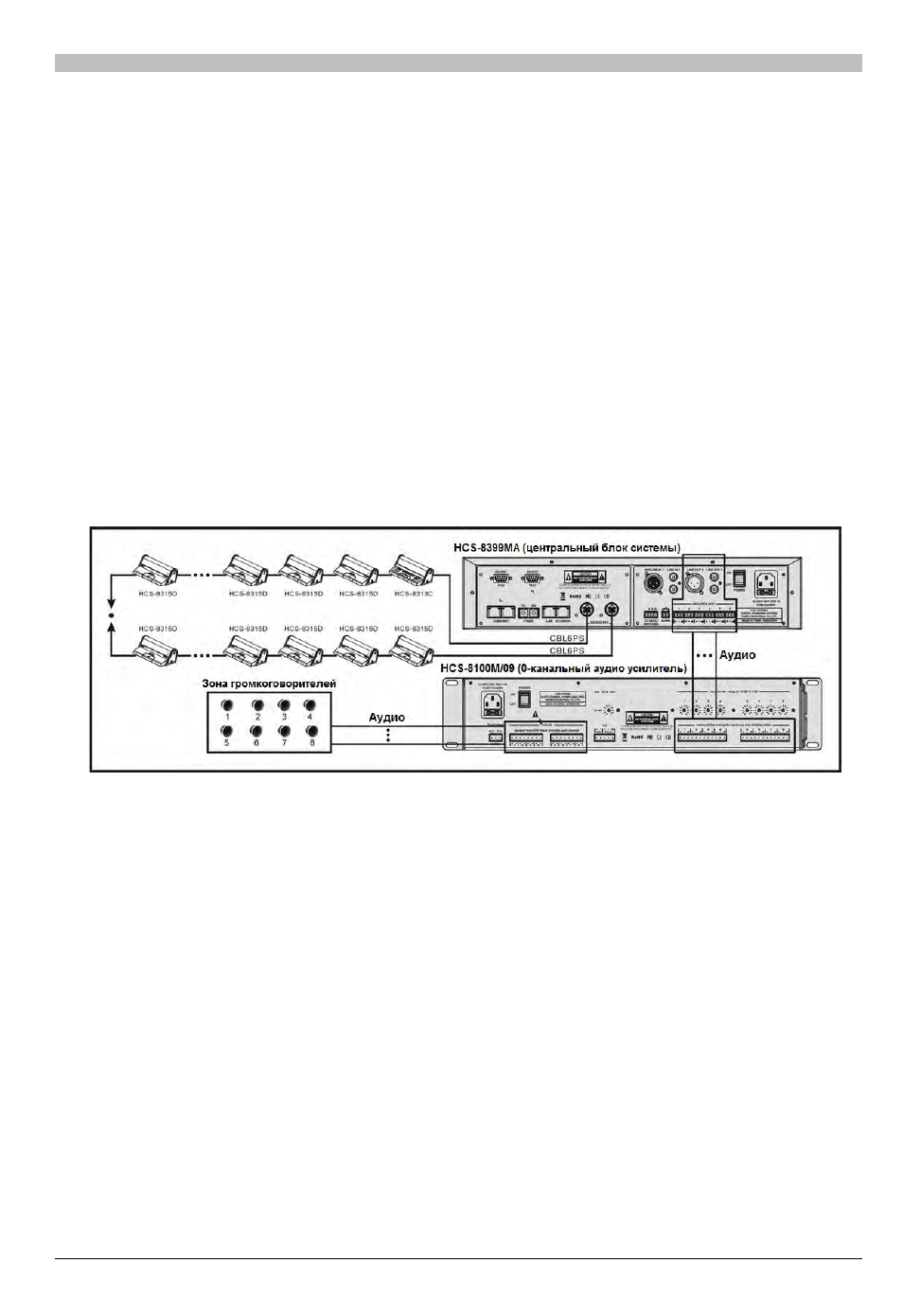

Рис. 5.2 Центральный блок системы, подключенный к конгресс-терминалам HCS-8315
