26

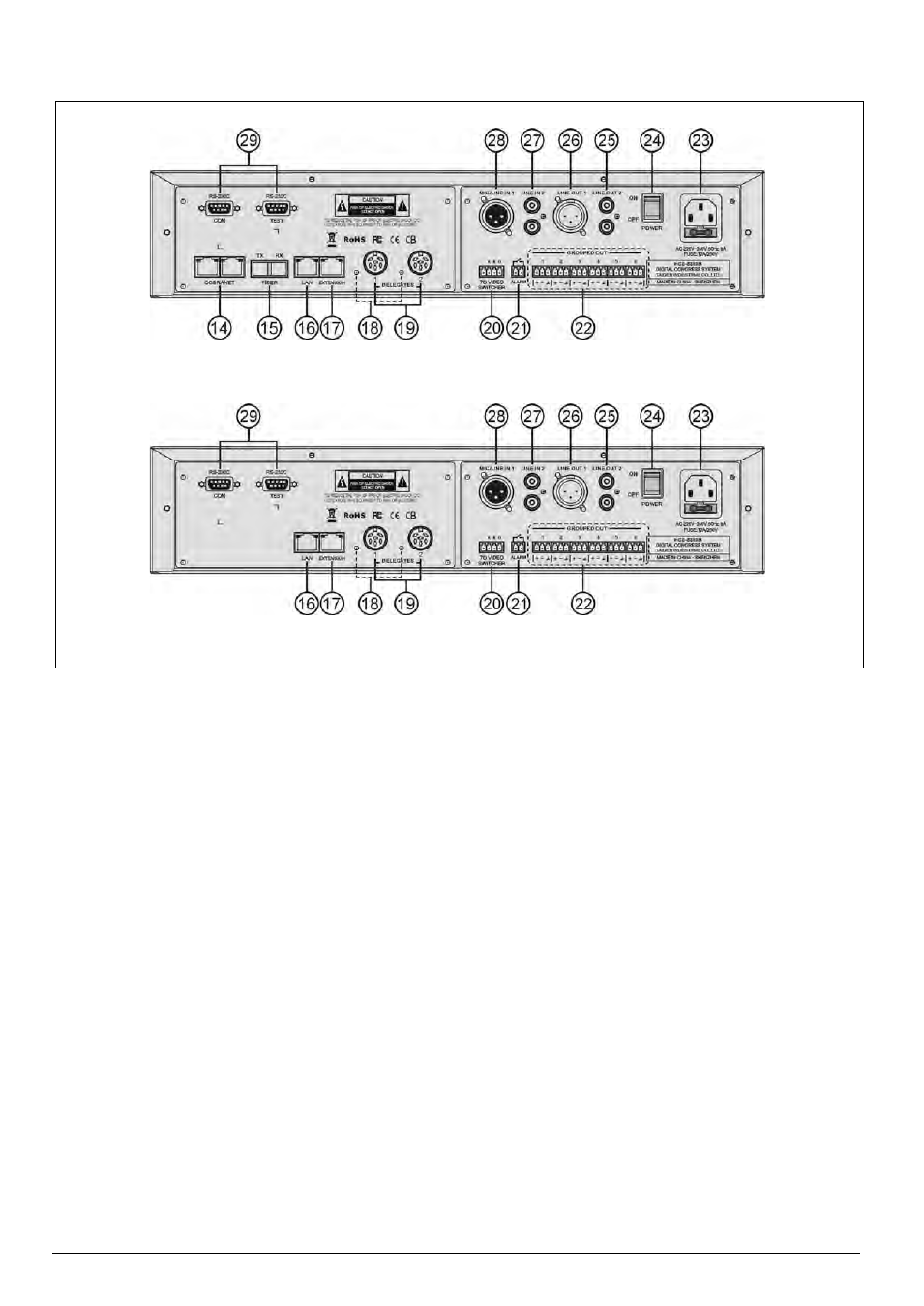

2.1.1.2 Задняя панель
Задняя панель центрального блока HCS-8300M
Задняя панель центрального блока HCS-8300MB
Рис. 2.2
14. Интерфейс CobraNet
Подключение центрального блока к сети
CobraNet
для передачи входных и выходных
аудио сигналов.
15. Оптоволоконный интерфейс
Подключение нескольких центральных блоков
в
удаленных
конференц-залах
для
объединения
в
один
конференц-зал
(расстояние может достигать десятков
километров).
16. Интерфейс Ethernet (LAN)
Связь с PC по протоколу TCP/IP, либо
дистанционное управление по интерфейсу
Ethernet,
либо доступ в беспроводную сеть
WLAN
и дистанционное управление с
помощью беспроводной сенсорной панели.
17. Интерфейс блока расширения
Соединяет центральный блок (CMU) и блок
расширения (EMU), а также интерфейс аудио
входов и блок аудио выходов, может
соединяться каскадом.
18. Индикатор соединения конференц-пультов
Если выход работает должным образом
(
соединено ≥ 1 конференц-пульта (ов) -
мигает;
при отсутствии подключенных конференц-
пультов индикатор не горит.
19. Интерфейс выходов на конференц-пульты
(1-2, два тракта)
20. Интерфейс видео коммутатора
При использовании видео коммутатора и
купольной видеокамеры можно реализовать
функцию автоматического видео-трекинга.
21 Интерфейс триггера пожарной сигнализации
■
Подача напряжения +5 В: все конференц-
пульты отключатся и выдадут сигнал тревоги
«ALARM»;
■
Отсутствие напряжения на входе или
слишком низкое напряжение: конференц-
пульты
вернутся
в
состояние,
предшествующее сигналу тревоги.
22. Интерфейс групповых выходов (1-6, шесть
групп)
23. Разъем электропитания
