134
6.1.2 Соединение центрального блока HCS-8300 и инфракрасной системы распределения языков
Аудио сигнал с центрального блока HCS-8300М
может поступать на цифровую инфракрасную
систему распределения языков HCS-5100 и
преобразован в инфракрасный сигнал. С помощью
цифрового инфракрасного ресивера участник
конференции
могут
четко
слышать
голос
выступающего.
Цифровая инфракрасная система распределения
языков TAIDEN HCS-5100 включает в себя: цифровой
инфракрасный передатчик HCS-5100M/N, цифровой
инфракрасный излучатель HCS-5100T/S, а также
цифровой инфракрасный приемник HCS-5100R.
Система выпускается в 4-канальном, 8-канальном,
16-
канальном и 32-канальном вариантах.
Количество инсталлируемых ИК-излучателей зависит
от площади конференц-зала. В пределах зоны
действия излучателей количество инфракрасных
приемников неограниченно.
Цифровой аудио сигнал с центрального блока HCS-
8300М может поступать непосредственно на
интерфейс DCS передатчика HCS-5100MA (F)/N.
Однако передатчик HCS-5100MC/N не имеет
интерфейса DCS, и цифровой аудио сигнал с HCS-
8300М должен сначала быть преобразован в
аналоговый сигнал через 8-канальный блок аудио
выходов HCS-8300MO.
1.
С помощью кабеля CAT5 соедините интерфейс
«EXTENSION»
центрального блока HCS-8300 с
интерфейсом «EXTENSION IN» блока HCS-
8300MO. 8
каналов небалансного аудио можно
«
снять» с 8 выходов RCA. В HCS-5100MC/N
предусмотрено
4/8/16/32
канала
(
режим
слияния) аудио входов (RCA). С помощью аудио
кабеля соедините аудио выходы HCS-8300MO с
входами INPUT CH1-CH8 излучателя HCS-
5100MC/N
. Если необходимо больше чем 8
каналов, HCS-8300MO можно каскадировать.
2.
Цифровой
инфракрасный
передатчик
и
излучатель связаны через коаксиальный кабель
с сопротивлением 75 Ом. Подключите один
конец (BNC) коаксиального кабеля к порту «HF
OUT»
(ВЧ выход) на HCS-5100MA/N, а другой
конец – к входу «MODULATION IN» на
излучателе. Если необходимы дополнительные
излучатели, соедините коаксиальным кабелем
выход «MODULATION OUT» предыдущего
излучателя со входом «MODULATION IN»
последующего. К каждому выходу можно
подключить до 30 излучателей (цифровой
инфракрасный передатчик оборудован 6
выходными гнездами).

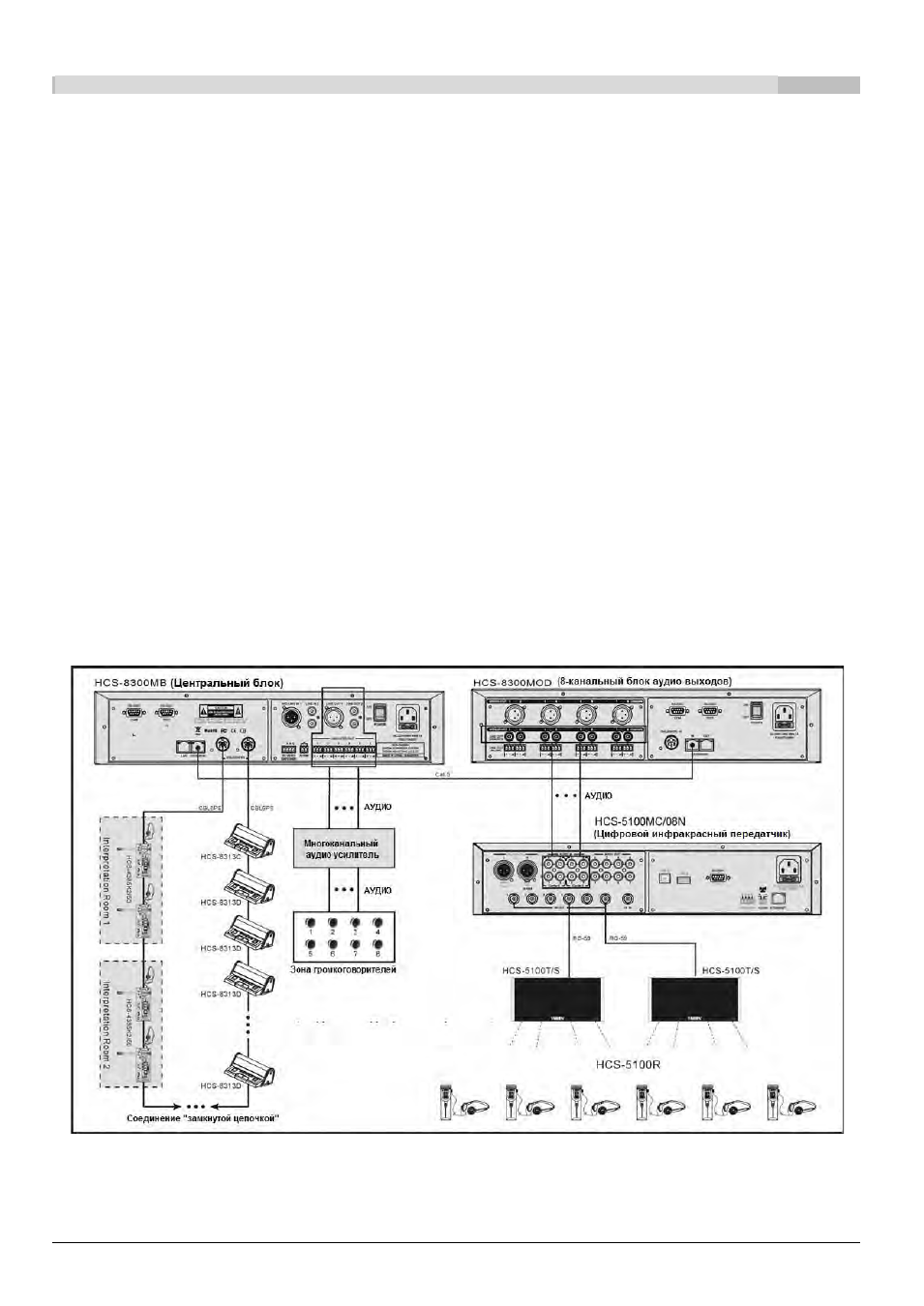

Рисунок 6.3 Центральный блок, соединенный с
инфракрасной системой распределения языков
через HCS-8300MO
