30
2.1.3.2 К системе звукоусиления (PA)
Центральный блок HCS-8300 имеет 8 групповых
аудио выходов и может быть напрямую подключен
к 9-канальному усилителю мощности TAIDEN HCS-
8100M/09 для усиления голосов выступающих.
Благодаря функции "N-1" акустическая обратная
связь, скорее всего, не возникнет.

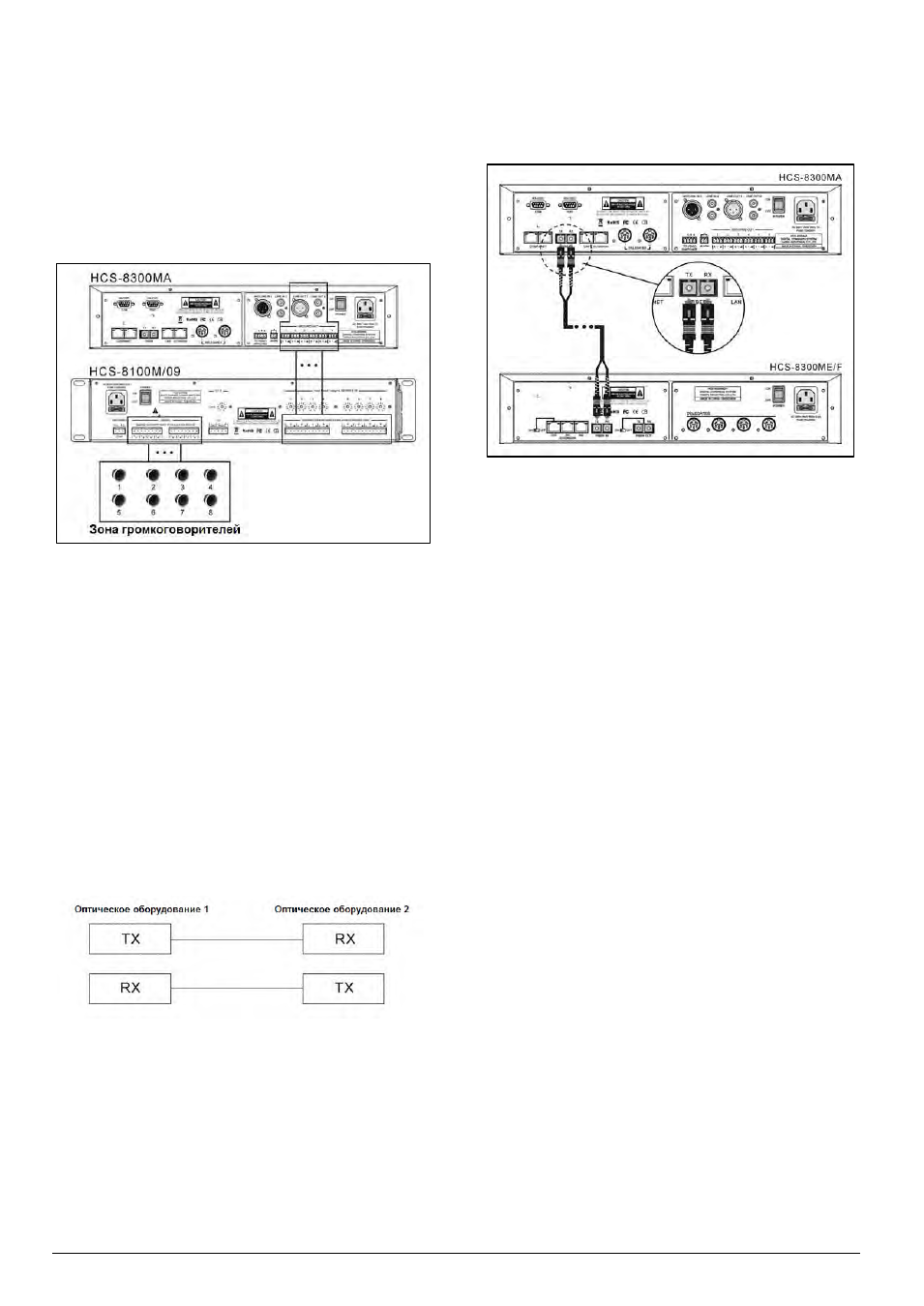

Рис. 2.7 Подключение
центрального блока
к системе звукоусиления (РА)
2.1.3.3 К оптоволоконным устройствам
HCS-
8300MA
имеет
пару
оптоволоконных
интерфейсов, через которые может быть
подключен к HCS-4100MA/50, центральному блоку
/
блоку расширения серии HCS-8300, блоку аудио
входов и аудио выходов таким образом, что два
удаленных конференц-зала (расстояние может
достигать десятков километров) могут быть
объединены в одну конференц-систему.
Соединение
между
оптоволоконными
интерфейсами
осуществляется
следующим
образом:
Рис. 2.8 Соединение двух
центральных блоков через
оптоволоконный интерфейс
2.1.3.4 К устройствам CobraNet
CobraNet —
это стандарт передачи цифрового
аудио и управляющих данных в режиме реального
времени. В HCS-8300MA предусмотрена пара
интерфейсов CobraNet, через которые по кабелю
Cat.6
можно соединяться с другими CobraNet
совместимыми устройствами.
