25
2.1 Центральный блок полностью цифровой конгресс-системы (Main Unit)
2.1.1 Функции и элементы управления
2.1.1.1 Лицевая панель

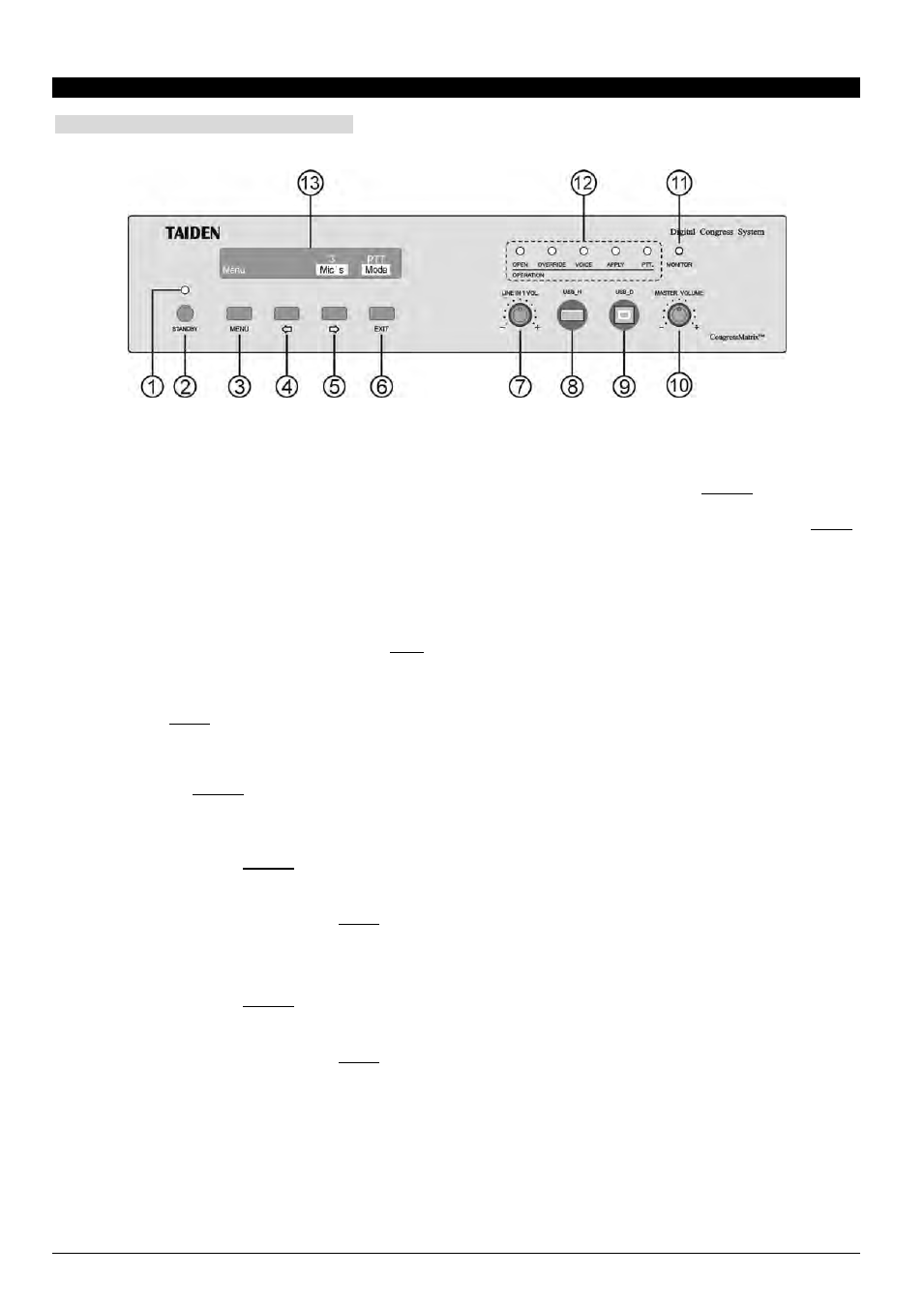

Figure 2.1
Лицевая панель центрального блока HCS-8300M CMU
Рис. 2.1
1. Индикатор питания
а. Горит красным в режиме ожидания;
б. Горит синим при работе.
2. Кнопка « STANDBY» (переход в режиме
ожидания)
3. Кнопка «MENU» (меню)
а. ЖК-дисплей отображает начальный (initial
б. ЖК-дисплей отображает интерфейс
настройки (
)
вид: нажмите на кнопку, чтобы войти в меню
настройки дисплея;
set-up
в. ЖК-дисплей отображает сетевую
конфигурацию (
)
: нажмите на кнопку для
выбора выделенного пункта меню или входа в
подменю;
network )
: нажмите на кнопку для
выбора / отмены числового значения.
4. Кнопка «» (влево)
 В режиме ожидания (standby
 В режиме настройки ЖК-дисплея (
)
нажатие на
кнопку отображает частотный спектр сигнала
на аудио входе;
set-up )
нажатие на эту кнопку приводит к
перемещению курсора влево.
5.
Кнопка «» (вправо)
 В режиме ожидания (standby
 В режиме настройки ЖК-дисплея (
)
нажатие на
кнопку выбирает максимальное количество
активных микрофонов;
set-up )
нажатие на эту кнопку приводит к
перемещению курсора вправо.
6.
Кнопка «Exit»
■ В режиме ожидания (standby
■ В режиме настройки ЖК-дисплея (
)
нажатие на
кнопку выбирает режим работы микрофонов;
set-up )
нажатие на эту кнопку позволяет выйти из
текущего меню.
7.
Регулятор электрического уровня сигнала
линейного входа LINE IN 1
8.
Интерфейс USB тип A
■ Для подключения устройств USB.
9.
Интерфейс Mini USB
■ Для подключения к PC.
10.
Регулятор «MASTER VOLUME»
■ Регулятор для настройки уровня общей
громкости основного звукового канала
конференц-пультов.
11.
Интерфейс монитора (наушников)
■ Разъем для наушников (Ø 3,5 мм).
12.
Индикаторы режима работы микрофона
(«OPEN» (открытый)/»OVERRIDE»
(переключение))
■ Подсвечивается соответствующий
выбранному режиму индикатор.
13.
Дисплей для вывода меню
■ ЖК-дисплей 256 × 32, отображает состояние
центрального блока и меню настройки.
