211
Приложение 6: Гигабитный Ethernet кабель Cat.6

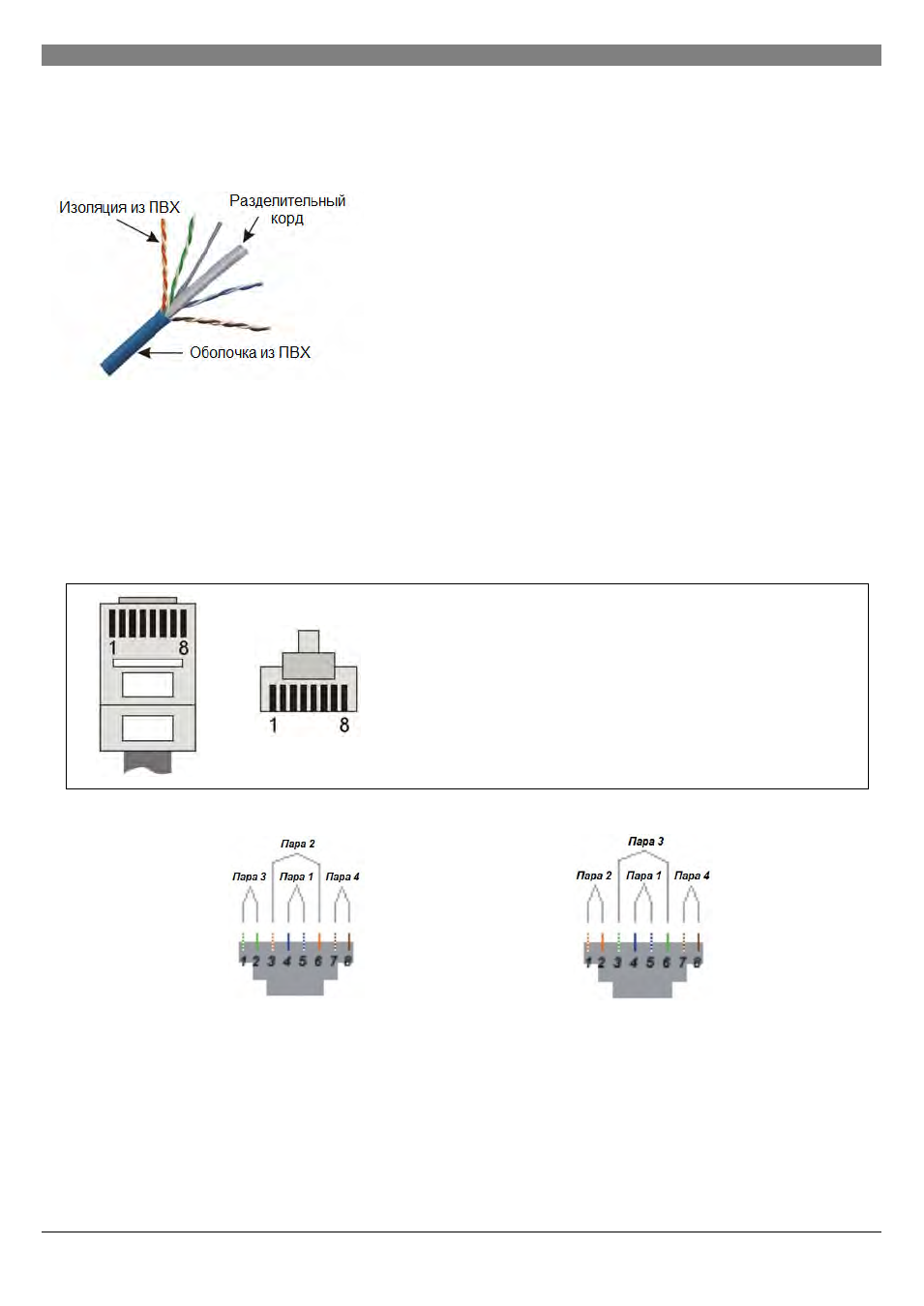

Схема гигабитного Ethernet кабеля Cat.6
1. Выбор кабеля
Обычно используется кабель размера #23AWG для уменьшения потерь
Кабель покрыт оболочкой из ПВХ, с 4-мя витыми парами вокруг
разделительного корда
Провода витых пар заключены в ПВХ изоляцию и выполнены из меди
Соответственно, используются следующие цвета проводов: оранжево-
белый, оранжевый, зелёно-белый, зелёный, сине-белый, синий,
коричнево-белый, коричневый
2. Соединение
В обычном мегабитном Ethernet кабеле используют только 4 провода для передачи данных, при этом в
гигабитном Ethernet кабеле для тех же целей используется все 8 проводов.
При производстве Ethernet кабелей «витая пара» выполняют требования стандартов ANSI/TIA/EIA-
568A
(кратко: Т-568А) и ANSI/TIA/EIA-568В (кратко: Т-568В)
Порядок расположения контактов в разъеме RJ45: край со шплинтом внизу, край с металлической
пружиной вверху, слева направо, как показано на рисунке ниже:
Порядок расположения проводов Т-568А(1-8):
зелёно-белый, зелёный, оранжево-белый, синий, сине-белый,
оранжевый, коричнево-белый, коричневый
Порядок расположения проводов Т-568В(1-8):
оранжево-белый, оранжевый, зелёно-белый, синий, сине-
белый,
зелёный, коричнево-белый, коричневый
Последовательность соединений для 8 контактов в разъёме RJ45
Схема расположения проводов Т-568А Схема расположения проводов Т-568В
3. Порядок расположения витых пар
Ethernet
кабель должен оканчиваться штекерами RJ45 с обеих сторон. Существует два метода
соединения: параллельный (или прямой) и перекрёстный (или кроссированный). Параллельный (или
прямой) кабель оканчивается штекерами с одинаковым порядком расположения проводов (Т-568А с
одной стороны и Т-568А с другой). Перекрёстный (или кроссированный) кабель оканчивается
штекерами с различным порядком расположения проводов: Т-568А с одной стороны и Т-568Вс другой.
