29
2.1.3 Подключение
2.1.3.1 К подключаемым устройствам
(конгресс-пультам)
В центральном блоке HCS-8300 предусмотрено
два кабельных разъема (6P-DIN) для соединения с
конференц-пультами. пульты серии HCS-8300
оснащены кабелем со стандартным 6P-DIN
разъемом.
При соединении центрального блока (ЦБ) и
конференц-пультов просто подключите разъем
первого пульта к разъему ЦБ.
Для увеличения расстояния между конференц-
пультом и центральным блоком/блоком
расширения можно использовать кабельные
удлинители CBL6PS. Один конец этого кабеля
оснащен разъемом 6P-DIN «папа», другой —
разъемом «мама». Просто подключите разъем
«
мам» к конгресс-пульту, а разъем «папа» — к
выходу центрального блока.

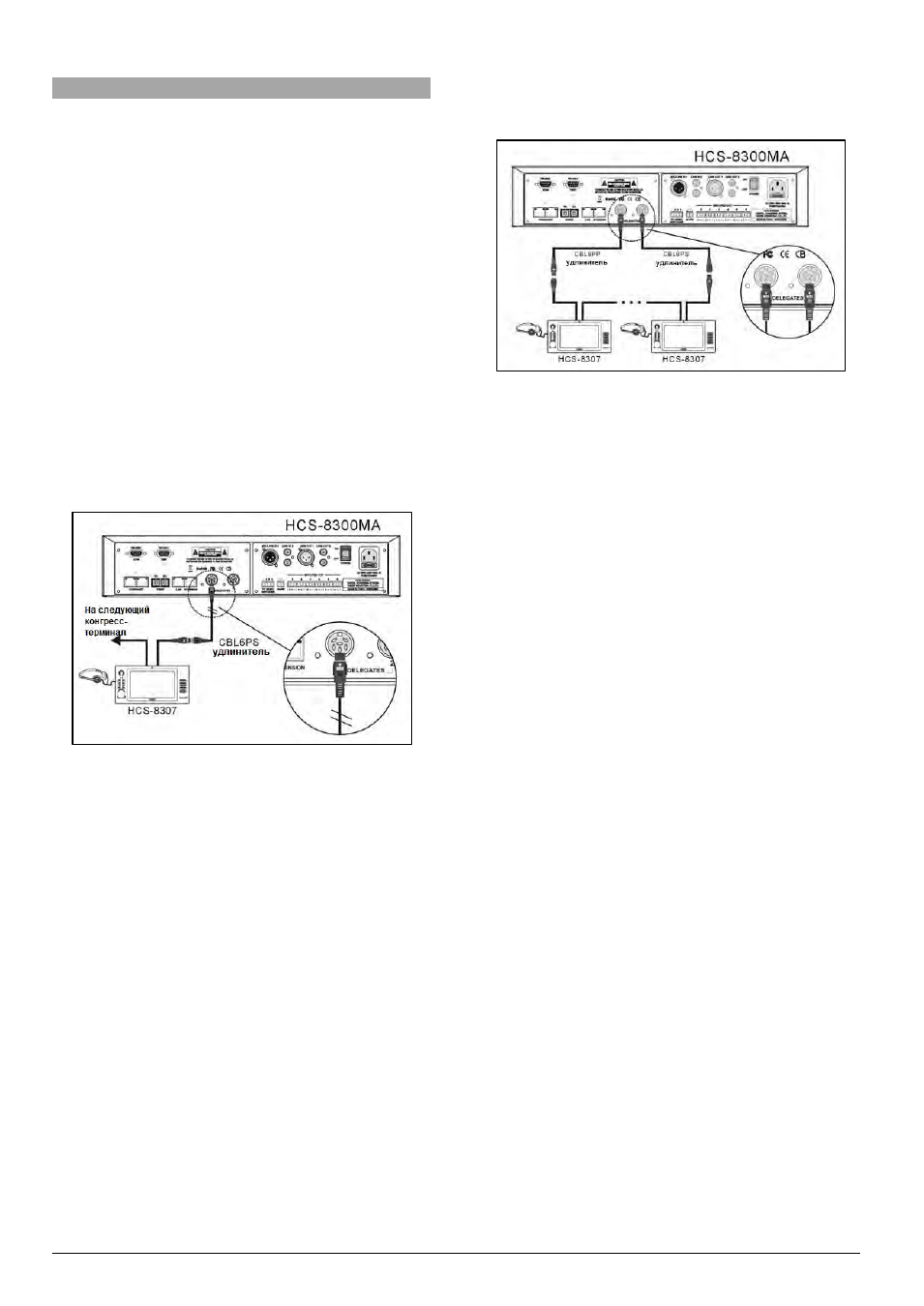

Рис. 2.5 Центральный блок, подключенный к конференц-
пультам
Для кольцевого соединения типа «замкнутая
петля» просто подключите последний конференц-
пульт к ЦБ с помощью кабельного удлинителя
CBL6PP (
он с обеих сторон оснащен разъемами
6P-
DIN). (В безбумажной мультимедийной
конгресс-системе HCS-8300 соединение типа
«замкнутая петля» может быть реализовано
только через ЦБ и только одной «цепочкой». Через
блок расширения такое соединение быть
реализовано не может)
.
Рис. 2.6 Топология соединения «замкнутая петля»
В системе HCS-8300 для всех конгресс-пультов (за
исключением HCS-8318) питание обеспечивается
через центральный блок HCS-8300М (или блоки
расширения HCS-8300ME/HCS-8300ME/F). Один
ЦБ содержит 2 магистральных выхода для
кабелей 6P-DIN, и каждый выход может выдавать
напряжение 60 Вт. Мощность интерфейса 6P-DIN
ограничена, поэтому следите за суммарным
энергопотреблением всех подключенных к
каждому интерфейсу 6P-DIN конгресс-пультов, при
этом потери мощности в кабельных удлинителях
не должны превышать лимит мощности каждого
6P-DI
N интерфейса. В противном случае система
не будет работать должным образом или
сработает автоматическая защита. (см. главу 5.1.1
«
Принципы коммутации»).
