146
6.3 Устройство объединения/разделения конгресс-помещений
(Congress Room Combiner)
Используется для быстрого
объединения/разделения конференц-залов.
6.3.1 Функции и элементы управления
Лицевая панель
Задняя панель

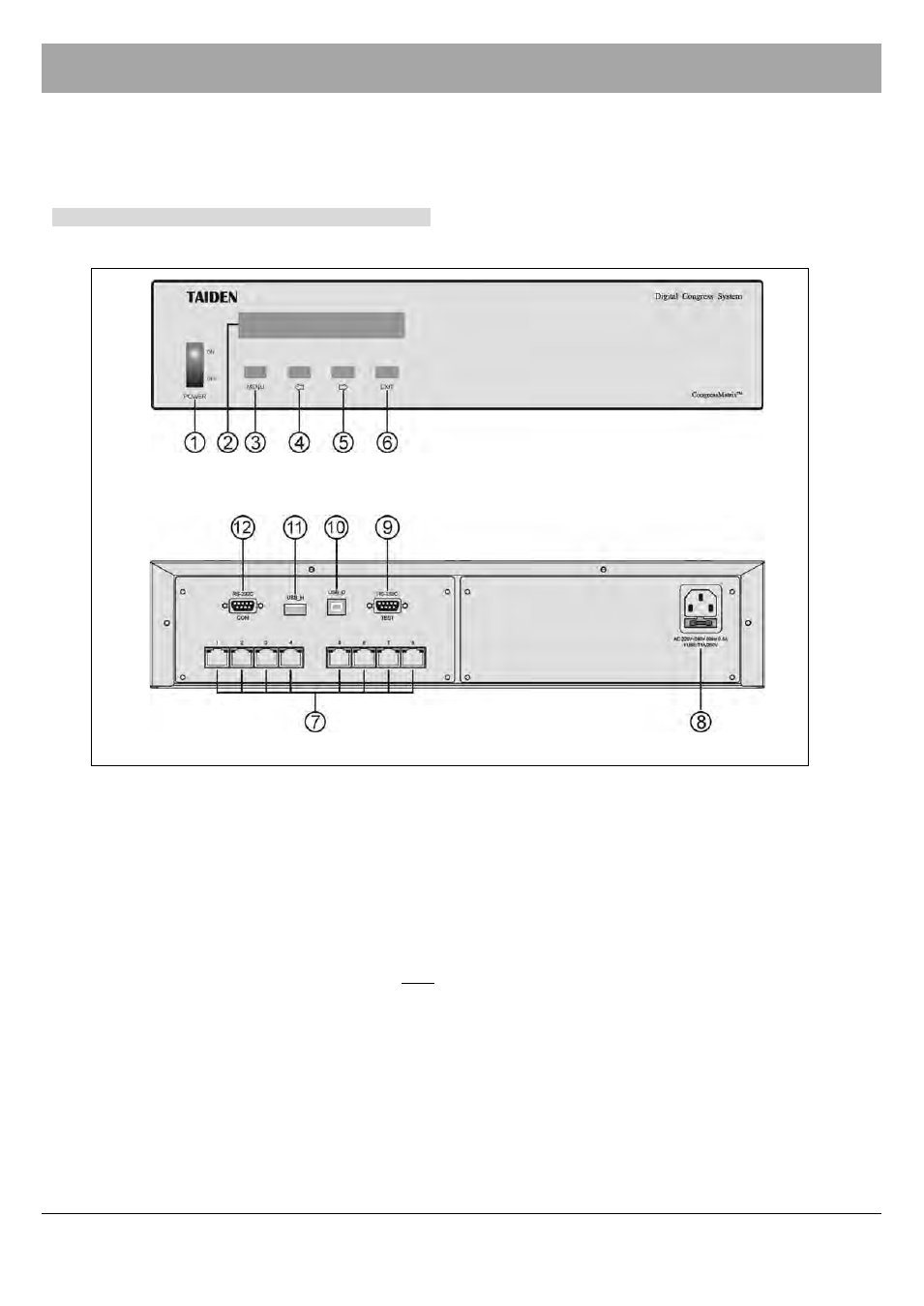

Рис. 6.7 Устройство совмещения/разделения конгресс-помещений (Congress Room Combiner HCS-8300MX)
Рис. 6.7
1. Выключатель питания (Power)
2. ЖК-дисплей
■ ЖК-дисплей 256 × 32, отображает состояние
устройства и рабочие меню.
3. Кнопка «MENU» (меню)
а. Если ЖК-дисплей отображает начальный (initial
b
. В режиме меню: нажмите на кнопку «MENU» для
выбора выделенного пункта меню и перехода в
меню следующего уровня;
)
вид: нажмите на кнопку «MENU», чтобы войти в
режим работы с меню;
c
. В сетевой конфигурации, нажмите на кнопку
«MENU»
для выбора/отмены значения.
4. Кнопка «« (влево)
5. Кнопка «« (вправо)
6. Кнопка «EXIT» (выход)
7. 8x портов RJ-45
■ Для подключения к центральному блоку в целях
объединения/разделения рабочих помещений.
8. Гнездо кабеля электропитания (Power input)
9. Порт RS-232C-TEST
■ Для осуществления апгрейда и мониторинга
устройства.
10. Интерфейс Mini USB
■ Для подключения к PC.
11. Интерфейс USB тип A
■ Для подключения USB диска.
12. Порт RS-232C-COM
■ Для подключения к интеллектуальной системе
централизованного управления в целях
контроля и диагностики.
