109

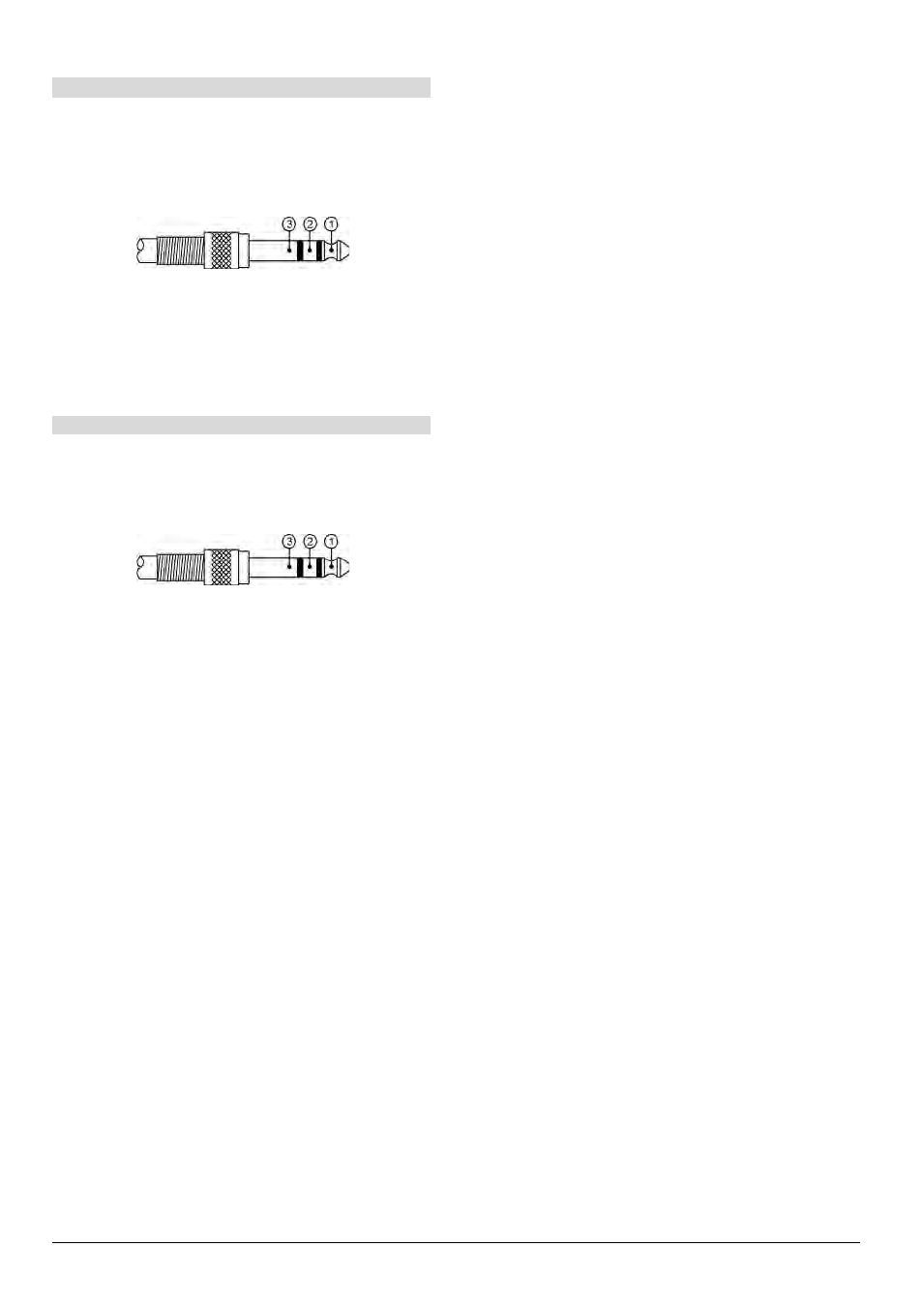

4.3.3 Внешний наушник
К гнезду на боковой стороне терминала переводчика
можно подключить внешний наушник. Громкость
звучания может быть скорректирована регулятором.
Наушник должен быть оборудован разъемом Ø 3,5 мм
или Ø 6,4 мм в соответствие с рисунком ниже:
Функции:
1
………………………........Сигнал левого стерео канала
2 …………………………….
Сигнал правого стерео канала
3
…………………………….Земля / экран
4.3.4 Внешний микрофон
К гнезду на боковой стороне терминала можно
подключить внешний микрофон. Коммутационный
разъем должен иметь диаметр 3,5 мм, как показано на
рисунке ниже:
Функции:
1
…………………………Сигнал
2 …………………………»
Подвешенный» / земля
3 …………………………Земля
