3.3.3.3 Соединение между конгресс-терминалами
Все безбумажные мультимедийные конгресс-терминалы
серии HCS-8307 соединяются «цепочкой» с помощью
специальных кабелей 6P-DIN. Для коммутации с другим
конгресс-терминалом просто соедините стандартное
гнездо 6P-DIN «мама» на 0,6-метровом кабеле одного
пульта со стандартным разъем 6P-DIN «папа» на 1,5-
метровом кабеле следующего пульта.

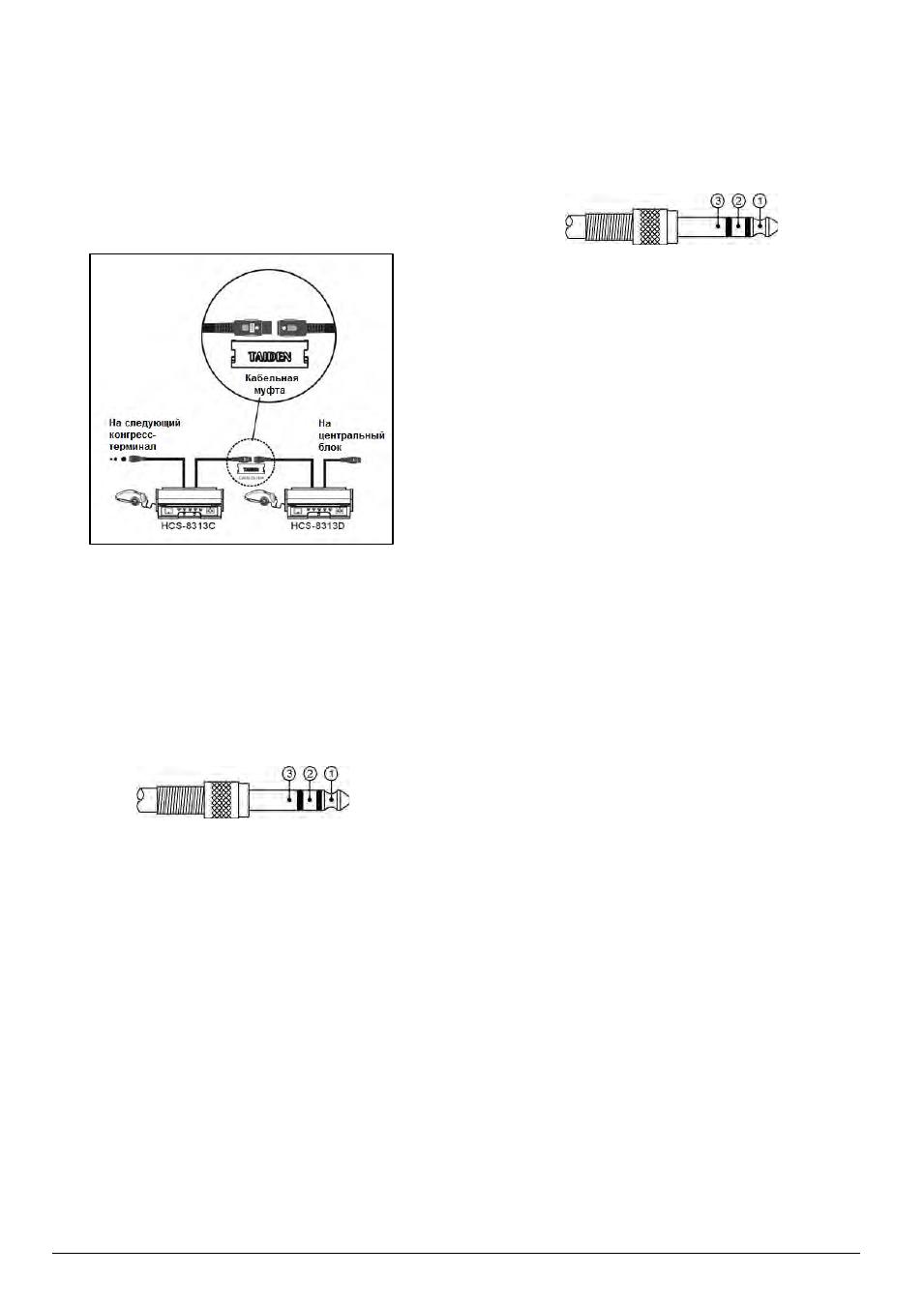

Рис. 3.11 Соединение “замкнутой петлёй” между
безбумажными мультимедийными конгресс-
терминалами серии HCS-8307
3.3.3.4 К внешнему микрофону
К гнезду на боковой стороне терминала можно
подключить внешний микрофон. Коммутационный
разъем должен иметь диаметр 3,5 мм, как показано на
рисунке ниже:
Функции:
1
…………………………Сигнал
2 …………………………»
Подвешенный» / экран
3 …………………………Земля
3.3.3.5 К внешнему наушнику
К гнезду на боковой стороне пульта можно подключить
внешний наушник. Громкость звучания может быть
скорректирована регулятором. Наушник должен быть
оборудован разъемом Ø 3,5 мм, как на рисунке ниже:
Функции:
1
………………………........Сигнал левого стерео канала
2
…………………………….Сигнал правого стерео канала
3 …………………………….
Земля / экран
