170
6.9 Блок запроса на обслуживание
HCS-8319 (Service Request Control Unit)
Блок запроса на обслуживание HCS-8319 оснащен
10»
сенсорным дисплеем. Вместе с функцией запроса
на обслуживание безбумажных мультимедийных
конгресс-терминалов серий HCS-8307 и HCS-8318 он
может отображать информацию о рабочем месте
делегата, позволяет делать запрос на обслуживание
через ЖК-дисплей и получать ответ на запрос.
6.9.1 Функции и элементы управления

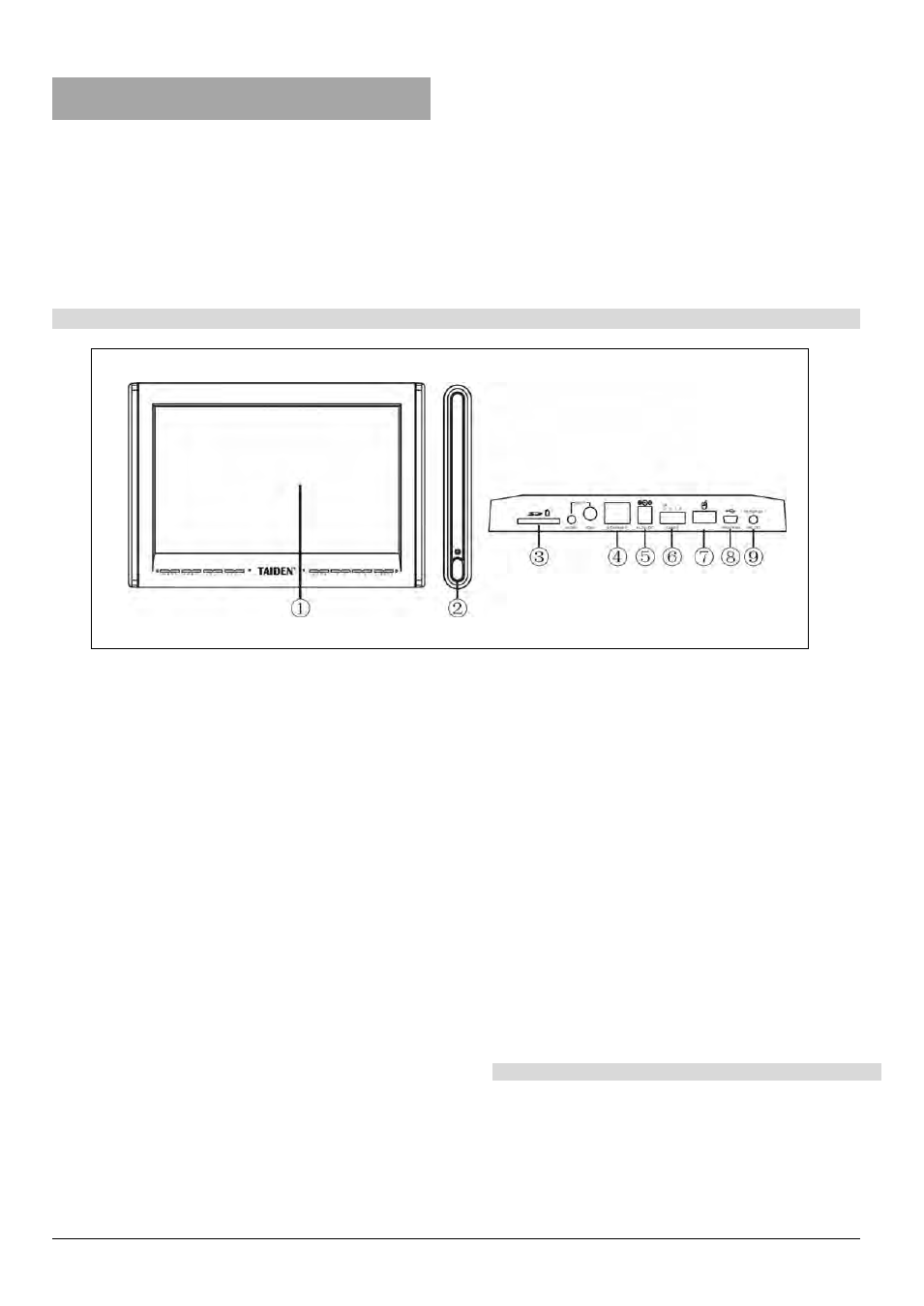

Рис. 6.14 Блок запроса на обслуживание HCS-8319
Рис. 6.11
1. Цветной сенсорный видео дисплей высокого
разрешения 16:9 (10,2»)
2. Кнопка питание/функции (Power/Function
а) Если сенсорная панель в состоянии «включена»
«» («power-on»)
: переход в состояние
«
выключена» при нажатии.
b
) Если сенсорная пане1ль в рабочем состоянии
(«operation status»):
переход в режим «создать
интерфейс» («set up interface») при нажатии и
удерживании в течение 6 секунд или переход в
режим «выход/ожидание» («exit/standby») при
коротком нажатии.
с) В состоянии «калибровка» («calibration»): выход
без сохранения параметров при нажатии.
3. Слот для карты SD
♦ Поддерживает карты максимальной
емкостью 4 ГБ.
4. Интерфейс Ethernet
♦ Сенсорная панель подключается к
центральному блоку системы через Ethernet
(прямое соединении через хаб или
коммутатор), обеспечивая т.о. проводной
интерфейс управления.
5. Разъём электропитания (Power)
♦ Вход электропитания 15-24 В постоянного
тока.
6. TAINET
♦ Зарезервировано.
7. Интерфейс USB
♦ Для USB устройств типа А, например,
внешней мышки.
8. Интерфейс Mini USB
♦ Для загрузки программ и апгрейда
пользовательского и интерфейса.
9. Интерфейс RS232 (зарезервировано)
6.9.2 Соединение
См. схему подключения 1.4b конгресс-терминалов
серии HCS-8318 (два центральных блока с горячим
резервированием + соединение «замкнутая петля»
