HEIDENHAIN iTNC 530
83
3.3
СВЕР
ЛЕНИЕ
(
цик
л
200)

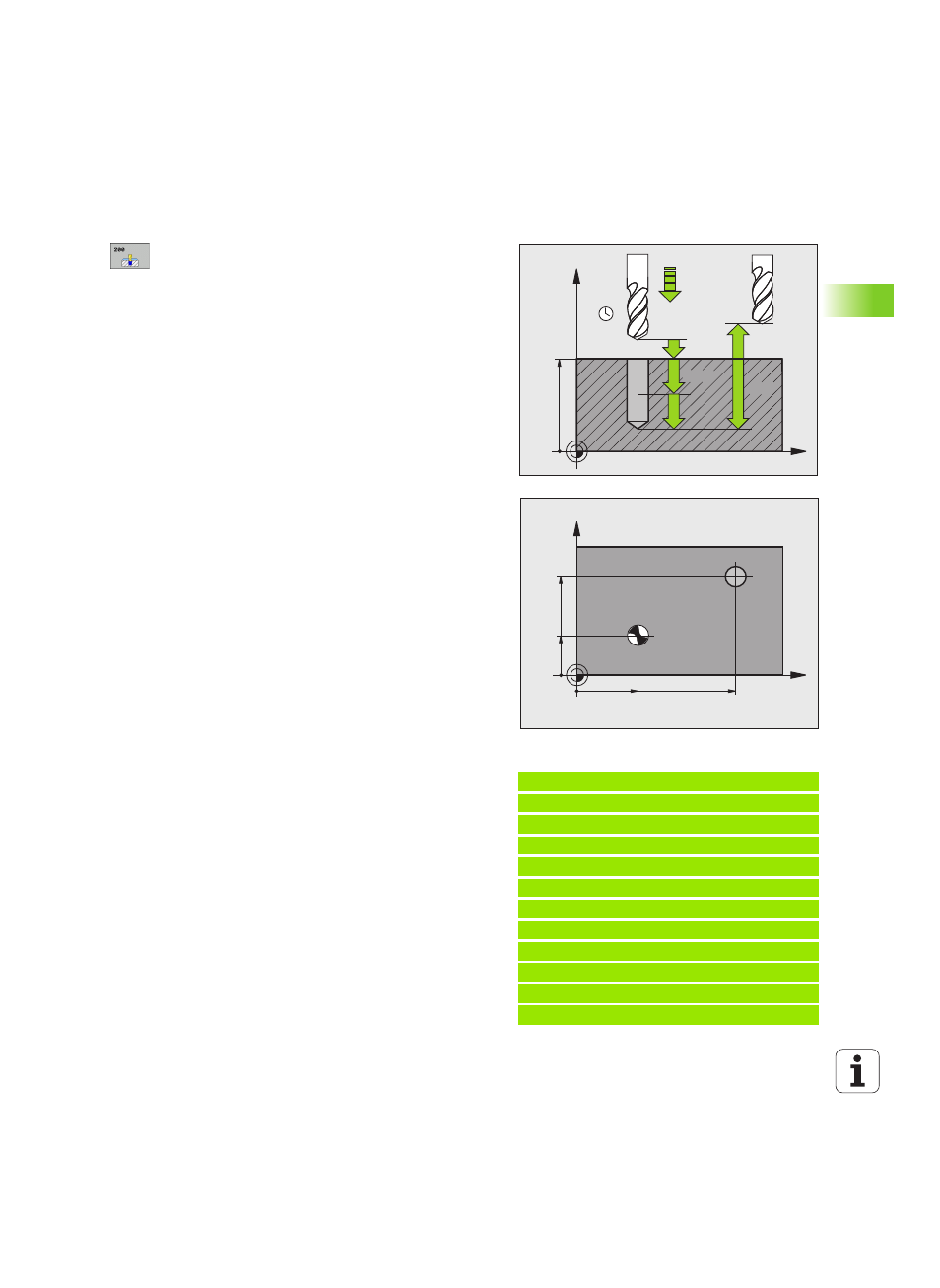

Параметры цикла
U
Безопасное расстояние Q200 (в инкрементах):
расстояние от вершины инструмента до
поверхности заготовки; введите положительное
значение. Диапазон ввода от 0 до 99999,9999 или
через PREDEF
U
Глубина Q201 (в инкрементах): расстояние от
поверхности заготовки до дна отверстия (вершина
конуса отверстия). Диапазон ввода от -99999,9999
до 99999,9999
U
Подача на врезание Q206: скорость движения
инструмента при сверлении в мм/мин. Диапазон
ввода от 0 до 99999,999 либо через FAUTO, FU
U
Глубина врезания Q202 (в инкрементах): величина,
на которую каждый раз врезается инструмент.
Диапазон ввода от 0 до 99999,9999. Параметр
Глубина не обязательно должен быть кратен
параметру Глубина врезания. Система ЧПУ
производит перемещение на глубину за один
рабочий ход, если:
параметры Глубина врезания и Глубина равны
значение параметра Глубина врезания больше
значения параметра Глубина
U
Время выдержки вверху Q210: время (в секундах),
в течение которого инструмент остается на
безопасном расстоянии, после того как ЧПУ
выводит его из высверленного отверстия для того,
чтобы удалить стружку. Диапазон ввода от 0 до
3600,0000 или через PREDEF
U
Коорд. поверхности заготовки Q203 (абсолютная):
координата поверхности заготовки. Диапазон
ввода от -99999,9999 до 99999,9999
U
2-ое безопасное расстояние Q204 (в приращениях):
координата по оси шпинделя, при которой
невозможно столкновение инструмента и
заготовки (зажимного приспособления). Диапазон
ввода от 0 до 99999,9999 или через PREDEF
U
Время выдержки внизу Q211: время в секундах, в
течение которого инструмент остается на дне
отверстия. Диапазон ввода от 0 до 3600,0000 или
через PREDEF
Пример: NC-кадры
11 CYCL DEF 200 СВЕРЛЕНИЕ
Q200=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q201=-15 ;ГЛУБИНА
Q206=250 ;ПОДАЧА НА ВРЕЗАНИЯ
Q202=5
;ГЛУБИНА ВРЕЗАНИЯ
Q210=0
;ВРЕМЯ ВЫДЕРЖКИ ВВЕРХУ
Q203=+20 ;КООРД. ПОВЕРХНОСТИ
Q204=100 ;2. БЕЗОП. РАССТОЯНИЕ
Q211=0.1 ;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ
12 L X+30 Y+20 FMAX M3
13 CYCL CALL
14 L X+80 Y+50 FMAX M99
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
30
X
Y
20
80
50
