HEIDENHAIN iTNC 530
169
5.5
КР
УГ
ЛАЯ
КАНАВКА
(
цик
л
254, DIN/ISO: G254)
U

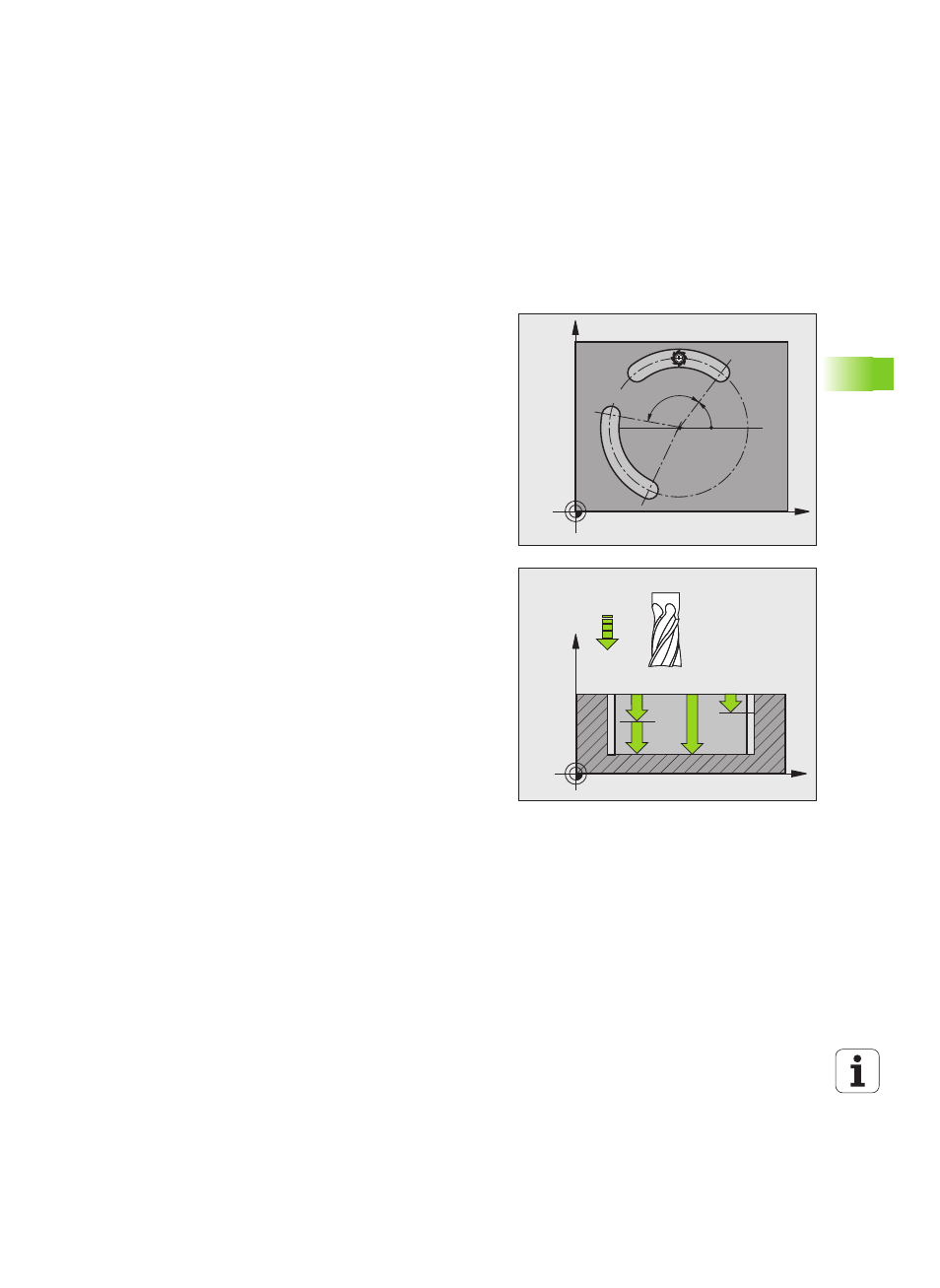

Начальный угол Q376 (абсолютный): введите
полярный угол точки старта. Диапазон ввода от
-360,000 до 360,000
U
Угол раскрытия канавки Q248 (в инкрементах):
введите угол раскрытия канавки. Диапазон ввода
от 0 до 360,000
U
Шаг угла Q378 (в инкрементах): угол, на который
поворачивается вся канавка. Центр вращения
лежит в центре сегмента. Диапазон ввода от
-360,000 до 360,000
U
Количество проходов Q377: количество проходов
на сегменте. Диапазон ввода от 1 до 99999
U
Подача фрезерования Q207: скорость
передвижения инструмента при фрезеровании в
мм/мин. Диапазон ввода от 0 до 99999,999 либо
через FAUTO, FU, FZ
U
Вид фрезерования Q351: вид обработки
фрезерованием при M3:
+1 = попутное фрезерование
–1 = встречное фрезерование
или через PREDEF
U
Глубина Q201 (в инкрементах): расстояние от
поверхности заготовки до дна паза. Диапазон
ввода от -99999,9999 до 99999,9999
U
Глубина врезания Q202 (в инкрементах): величина,
на которую инструмент каждый раз производит
врезание; введите значение больше 0. Диапазон
ввода от 0 до 99999,9999
U
Припуск на чистовую обработку на глубине Q369 (в
инкрементах): припуск на чистовую обработку
глубины. Диапазон ввода от 0 до 99999,9999
U
Подача при врезании на глубину Q206: скорость
передвижения инструмента при врезании на
глубину в мм/мин. Диапазон ввода от 0 до
99999,999 либо через FAUTO, FU, FZ
U
Подача на глубину для чистовой обработки Q338 (в
инкрементах): величина, на которую врезается
инструмент по оси шпинделя при чистовой
обработке. Q338=0: чистовая обработка за одно
врезание. Диапазон ввода от 0 до 99999,9999
X
Y
Q376
Q378
X
Z
Q201
Q206
Q202
Q338
