Циклы обработки: построчное фрезерование
10.5
ФРЕЗЕР
ОВ
АНИЕ
ПЛОСКОС
Т
ЕЙ
(
цик
л
232, DIN/ISO: G232)
U

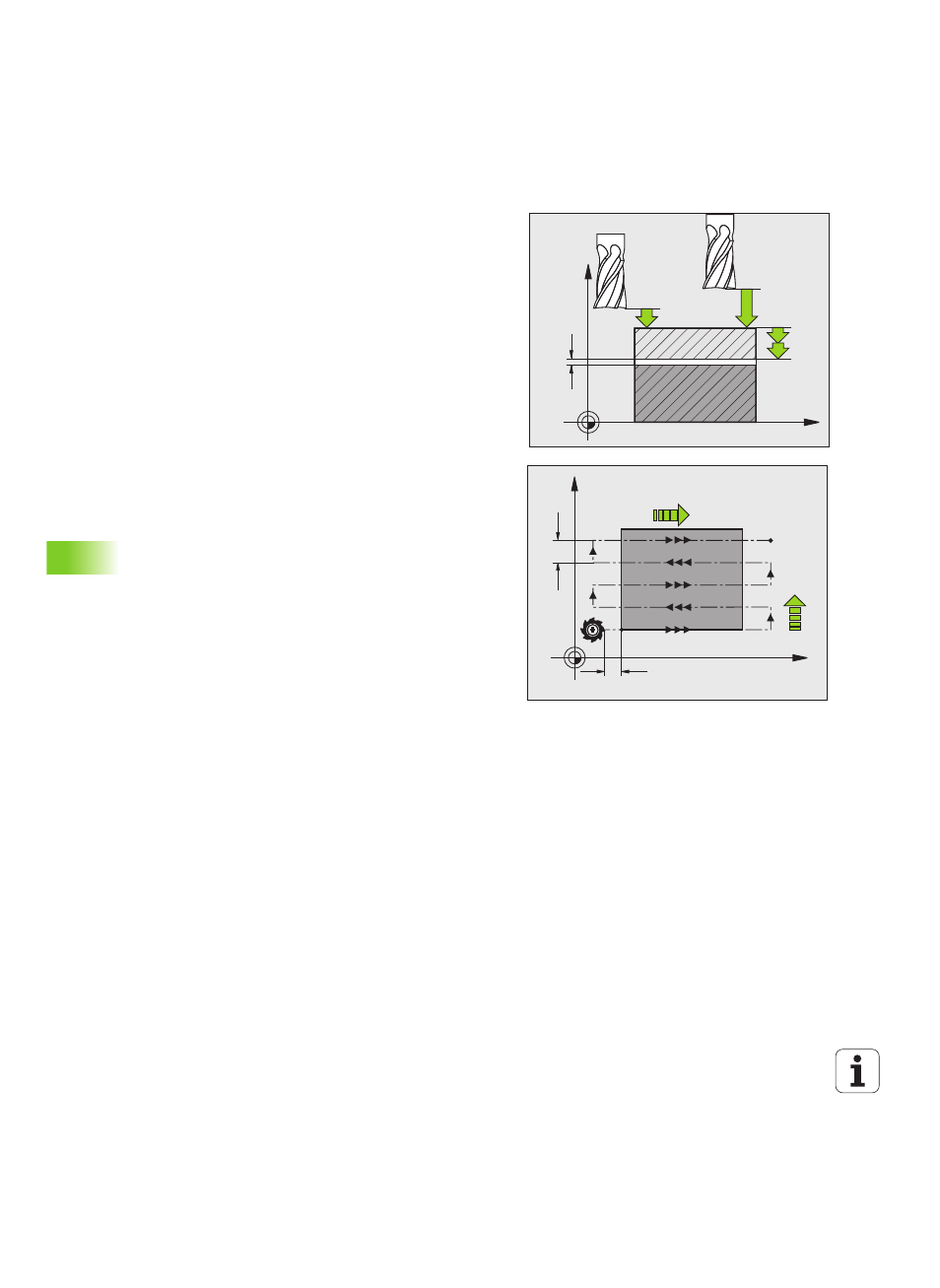

Максимальная глубина врезания Q202 (в
инкрементах): величина, на которую каждый раз
максимально врезается инструмент. ЧПУ
вычисляет фактическую глубину подачи на
основании разности между конечной и начальной
точкой по оси инструмента с учетом припуска на
чистовую обработку таким образом, чтобы
обработка всякий раз велась с одинаковой
глубиной врезания. Диапазон ввода от 0 до
99999,9999
U
Припуск на чистовую обработку на глубине Q369 (в
инкрементах): значение, на которое следует
переместить инструмент для последнего
врезания. Диапазон ввода от 0 до 99999,9999
U
Maкс. коэффициент перекрытия траекторий Q370:
максимальное врезание сбоку k. ЧПУ
рассчитывает фактическое врезание сбоку,
исходя из значений 2-ой длины боковой
поверхности (Q219) и радиуса инструмента так,
что обработка всегда производится с постоянным
врезанием сбоку. Когда в таблицу инструмента
вводится радиус R2 (например, радиус пластины
при использовании фрезерной резцовой головки),
ЧПУ соответственно уменьшает врезание сбоку.
Диапазон ввода от 0,1 до 1,9999 или через
PREDEF
U
Подача фрезерования Q207: скорость
перемещения инструмента при фрезеровании в
мм/мин. Диапазон ввода от 0 до 99999,9999 или
через FAUTO, FU, FZ
U
Подача при чистовой обработке Q385: скорость
перемещения инструмента при фрезеровании
последнего врезания в мм/мин. Диапазон ввода от
0 до 99999,9999 или через FAUTO, FU, FZ
U
Подача предварительного позиционирования Q253:
скорость перемещения инструмента при подводе
к начальной точке и движении к следующей строке
в мм/мин; если перемещение в материале
производится в поперечном направлении
(Q389=1), то ЧПУ осуществляет подвод в
поперечном направлении с подачей
фрезерования Q207. Диапазон ввода от 0 до
99999,9999 или через FMAX, FAUTO, PREDEF
X
Z
Q202
Q200
Q204
Q369
X
Y
Q357
Q253
Q207
k
