284 Циклы обработки: построчное фрезерование
10.6
Примеры
программиров
ания
10.6 Примеры программирования

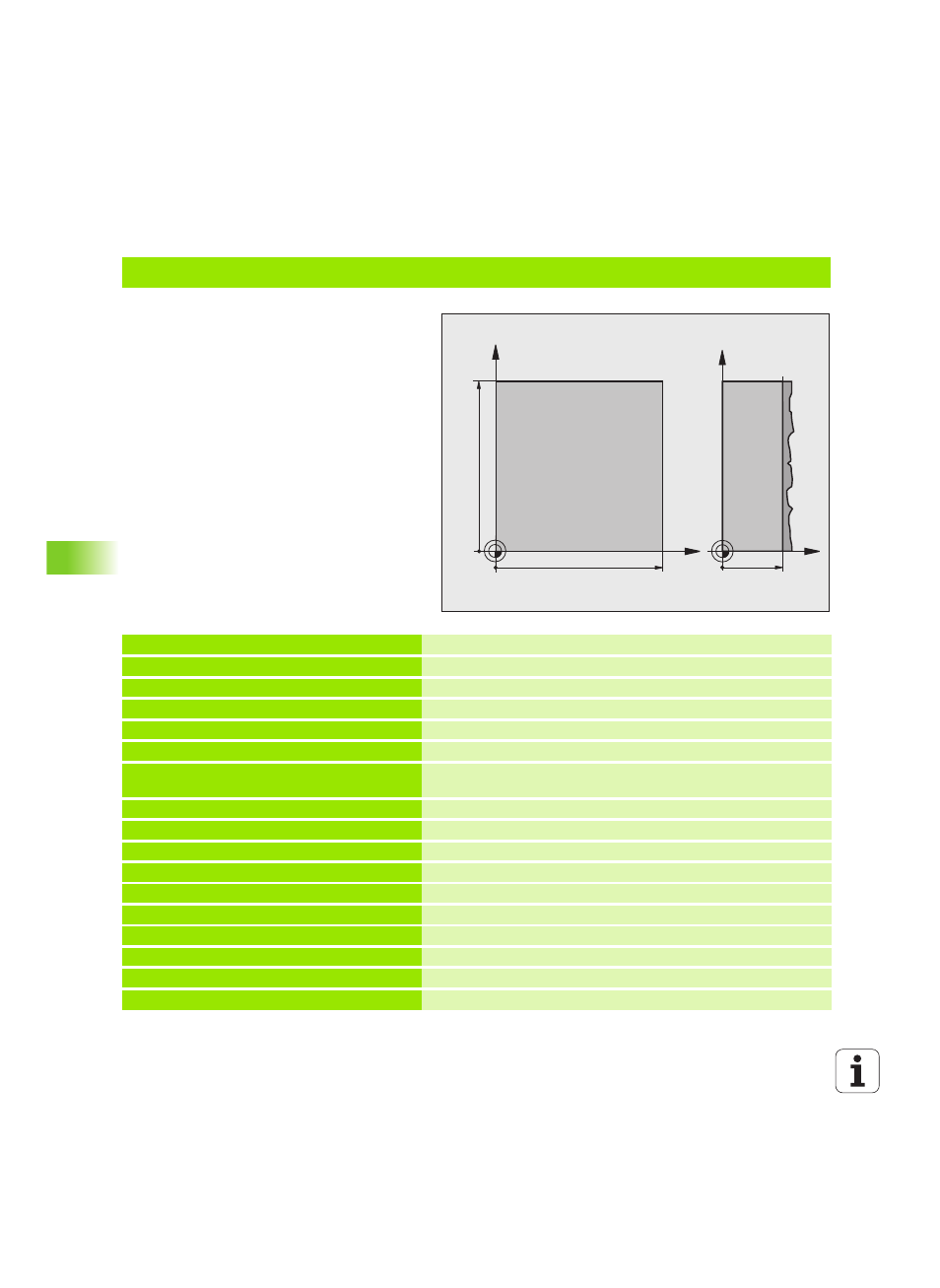

Пример: построчное фрезерование
0 BEGIN PGM C230 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z+0 Определение заготовки
2 BLK FORM 0.2 X+100 Y+100 Z+40
3 TOOL DEF 1 L+0 R+5 Определение инструмента
4 TOOL CALL 1 Z S3500 Вызов инструмента
5 L Z+250 R0 FMAX Отвод инструмента
6 CYCL DEF 230 ПОСТРОЧНОЕ
ФРЕЗЕРОВАНИЕ Определение цикла "Построчное фрезерование"
Q225=+0 ;НАЧАЛЬНАЯ ТОЧКА 1. ОСЬ
Q226=+0 ;НАЧАЛЬНАЯ ТОЧКА 2. ОСЬ
Q227=+35 ;НАЧАЛЬНАЯ ТОЧКА 3. ОСЬ
Q218=100 ;ДЛИНА 1-Й СТОРОНЫ
Q219=100 ;ДЛИНА 2-Й СТОРОНЫ
Q240=25 ;ЧИСЛО ПРОХОДОВ
Q206=250 ;F ВРЕЗАНИЯ НА ГЛ.
Q207=400 ;F ФРЕЗЕРОВАНИЯ
Q209=150 ;F ПОПЕРЕЧНАЯ
Q200=2 ;БЕЗОП. РАССТ.
X
Y
100
100
Z
Y
35
