13.1
Об
щие
св
едения
о
цик
лах
из
мерительных
щупов
Циклы измерительного щупа в ручном
режиме работы и в режиме эл. маховичка
В ручном режиме и в режиме электронного маховичка в ЧПУ
предусмотрены циклы измерительного щупа, с помощью которых
вы:
„ можете калибровать измерительный щуп
„ компенсация неровного положения заготовки
„ устанавливать точки привязки
Циклы измерительного щупа для
автоматического режима работы
Наряду с циклами измерительного щупа, которые используются в
ручном режиме и в режиме эл. маховичка, в ЧПУ предусмотрено
большое количество циклов для самых разнообразных
применений в автоматическом режиме работы:
„ калибровка измерительного щупа
„ компенсация разворота детали
„ установка точки привязки
„ автоматический контроль заготовки
„ автоматическое измерение инструмента
Программирование циклов измерительного щупа производится в
режиме Сохранение/редактирование программы с помощью
клавиши TOUCH PROBE. Циклы измерительного щупа с
номерами более 400, как и более новые циклы обработки,
используют Q-параметры в качестве передаточных параметров.
Параметры с функцией, аналогичной той, которая используется
ЧПУ в различных циклах, имеют всегда один и тот же номер:
например, Q260 – это всегда Безопасная высота, Q261 – это
всегда Высота измерения и т.д.

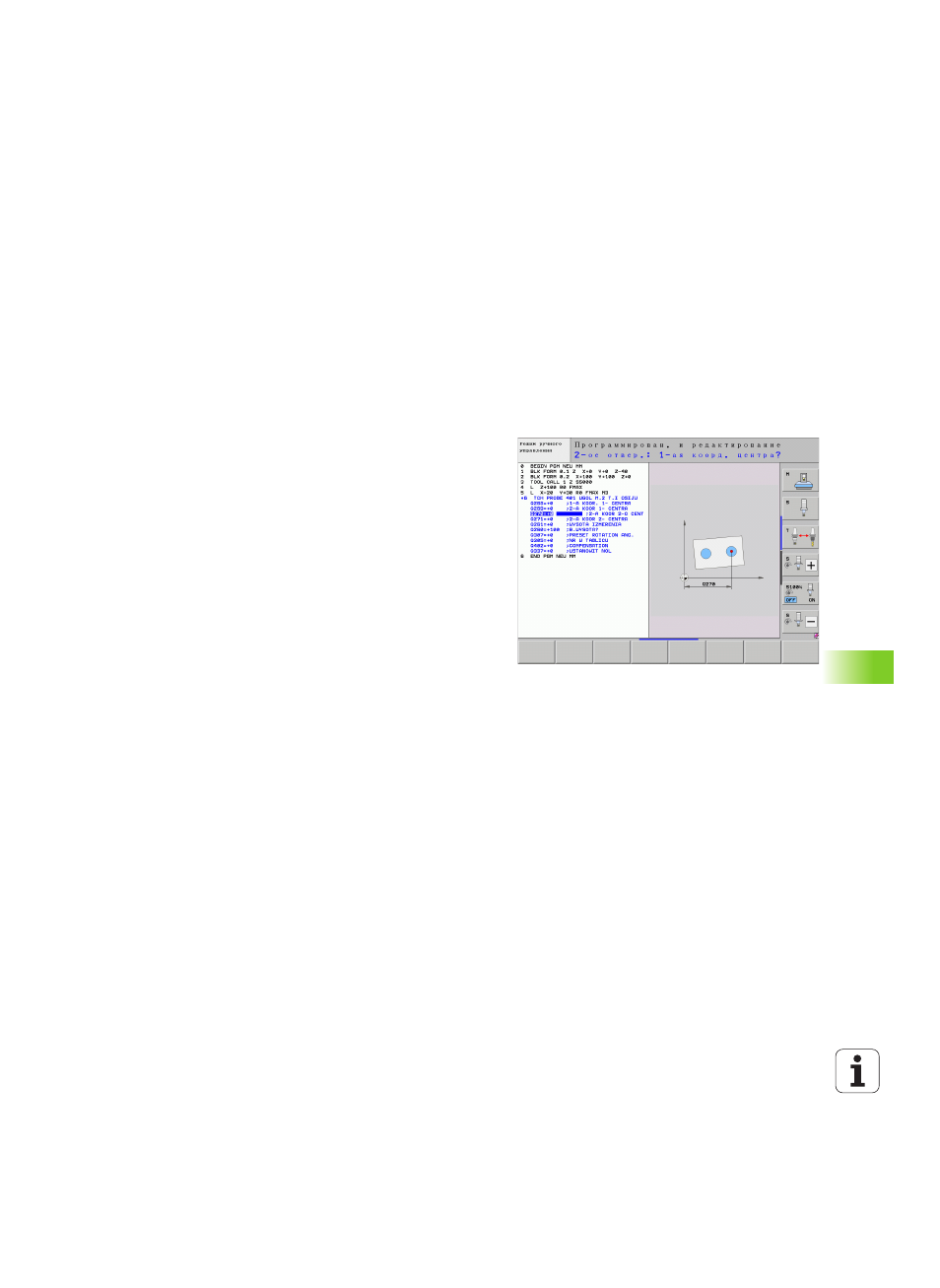

Для упрощения программирования ЧПУ во время определения
цикла показывает вспомогательное изображение. Параметр,
который вы должны ввести, подсвечивается на вспомогательном
изображении (см. рисунок справа).
