11.7 КОЭФФИЦИЕНТ
МАСШТАБИРОВАНИЯ
(цикл 11, DIN/ISO: G72)
Действие

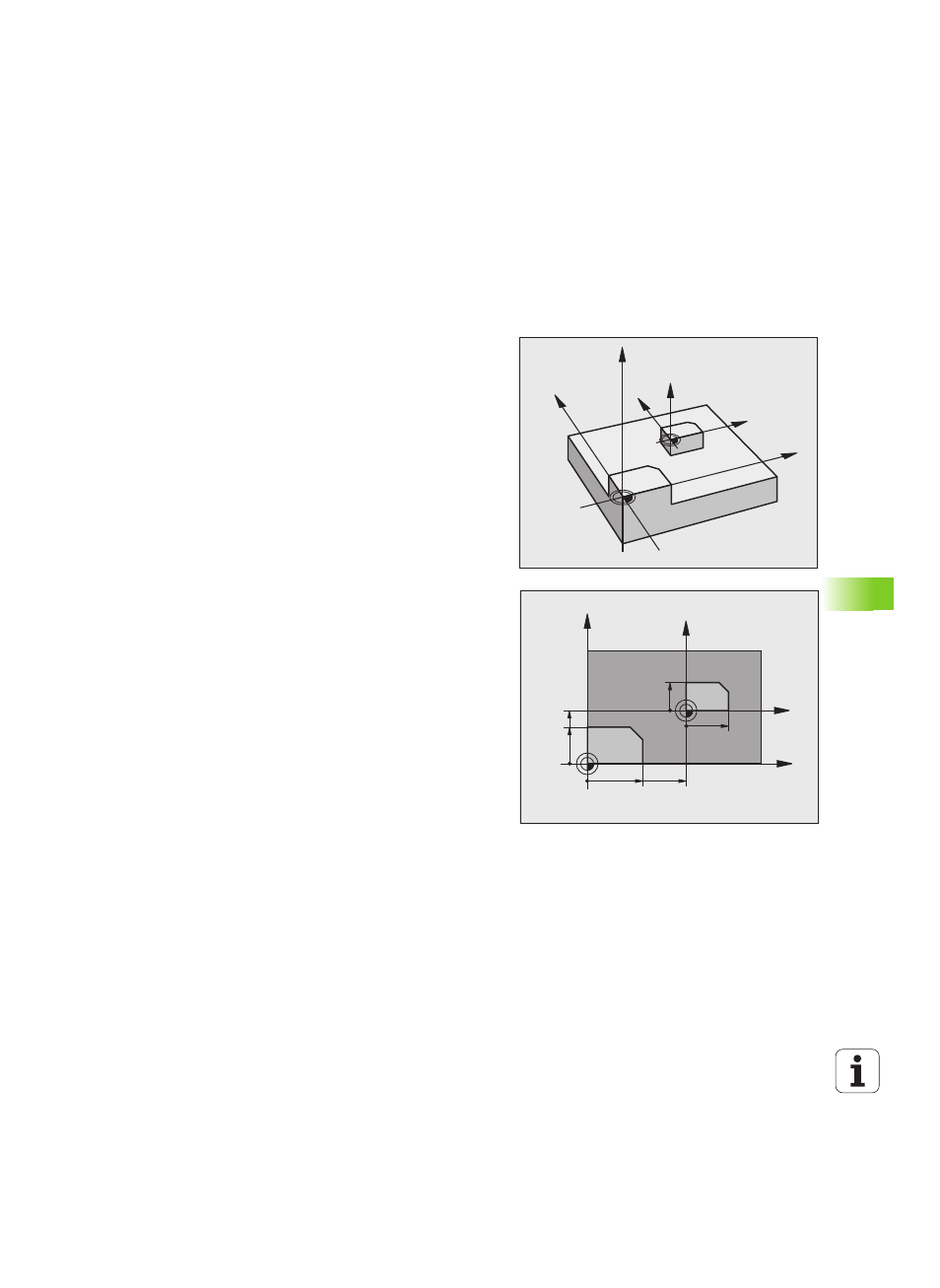

В пределах программы система ЧПУ может увеличивать или
уменьшать контуры. Таким образом можно учитывать, например,
коэффициенты усадки и припуска.
КОЭФФИЦЕНТ МАСШТАБИРОВАНИЯ действует с момента его
определения в программе. Он действует также в режиме работы
Позиционирование с ручным вводом. ЧПУ показывает активный
коэффициент масштабирования в дополнительной индикации
состояния.
Коэффициент масштабирования действует
в плоскости обработки или по всем осям координат
одновременно (зависит от машинного параметра 7410)
на данные о размерах в циклах
также на параллельные оси U,V,W
Условие
Перед увеличением или уменьшением нулевая точка должна
быть перемещена на грань или угол контура.
Увеличение: SCL от 1 до 99,999 999
Уменьшение: SCL от 1 до 0,000 001
Сброс
Заново запрограммируйте цикл КОЭФФИЦИЕНТ
МАСШТАБИРОВАНИЯ с коэффициентом 1.
Z
Z
X
X
Y
Y
X
Y
60
40
X
Y
36
30
(27)
(22.5)
