HEIDENHAIN iTNC 530
347
14.2
РА
З
В
О
Р
О
Т
ПЛОСКОС
Т
И
ОБР
А
БОТКИ
(
цик
л
400, DIN/ISO: G400)

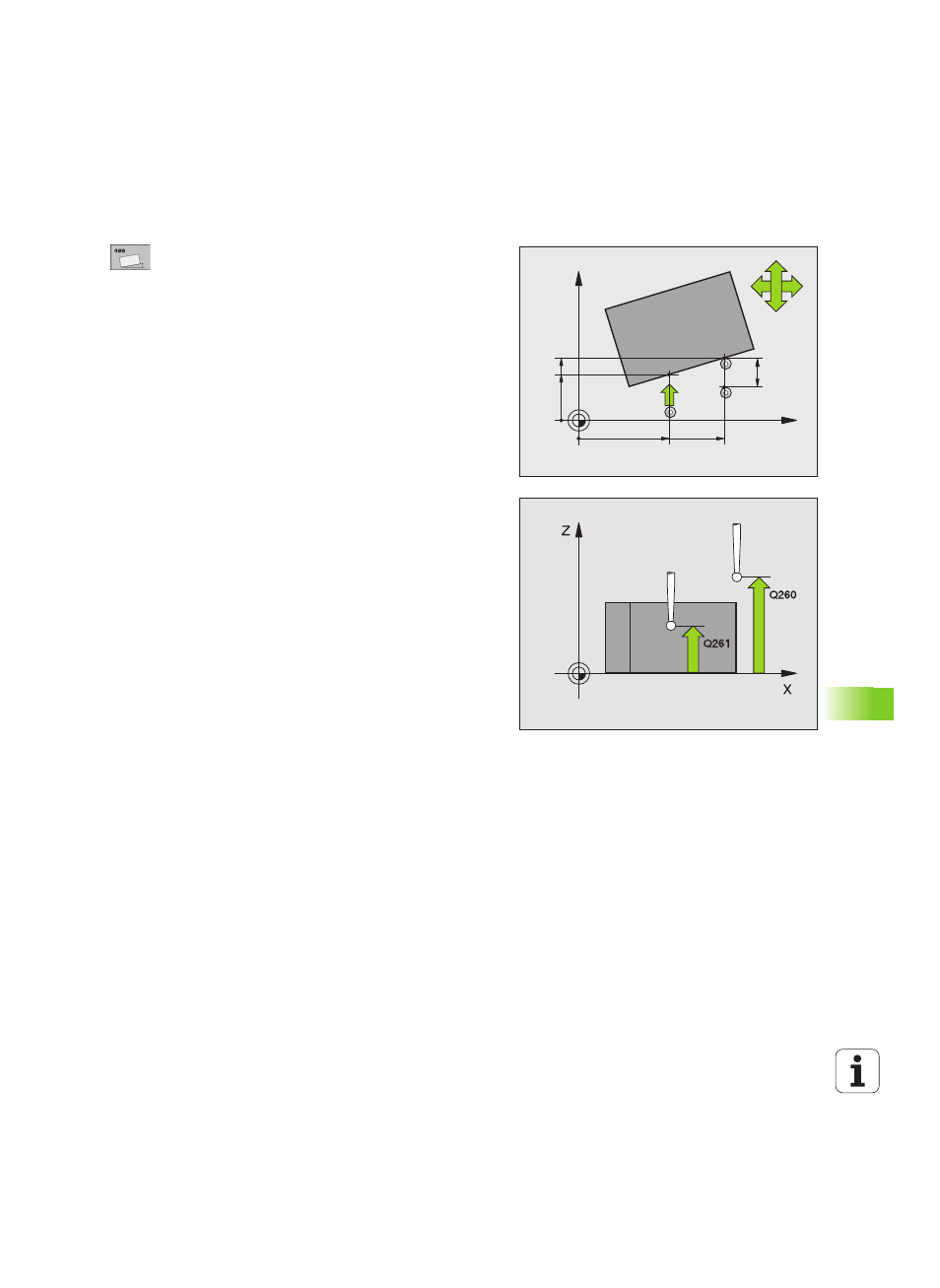

Параметры цикла
U
1-ая точка измерения по 1-ой оси Q263
(абсолютная): координата первой точки
измерения по главной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
1-ая точка измерения по 2-ой оси Q264
(абсолютная): координата первой точки
измерения по вспомогательной оси плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
U
2-ая точка измерения по 1-ой оси Q265
(абсолютная): координата второй точки
измерения по главной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
2-ая точка измерения по 2-ой оси Q266
(абсолютная): координата второй точки
измерения по вспомогательной оси плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
U
Ось измерения Q272: ось плоскости обработки, по
которой должно производиться измерение:
1:главная ось = ось измерения
2:вспомогательная ось = ось измерения
U
Направление перемещения 1 Q267: направление, в
котором измерительный щуп должен
перемещаться к обрабатываемой детали:
-1:отрицательное направление перемещения
+1:положительное направление перемещения
U
Высота измерения по оси щупа Q261 (абсолютная):
координата центра шарика (=точки контакта) по
оси измерительного щупа, на которой должно
производиться измерение. Диапазон ввода от
-99999,9999 до 99999,9999
U
Безопасное расстояние Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к MP6140. Диапазон ввода от
0 до 99999,9999 или через PREDEF
U
Безопасная высота Q260 (абсолютная): координата
по оси измерительного щупа, в которой
столкновение измерительного щупа и
обрабатываемой детали (зажимного
приспособления) невозможно. Диапазон ввода от
-99999,9999 до 99999,9999 или через PREDEF
X
Y
Q266
Q264
Q263
Q272=1
Q265
Q272=2
+
+
Q267
MP6140
+
Q320
