100 Циклы обработки: сверление
3.8
УНИВЕР
С
А
ЛЬНОЕ
Г
Л
УБОК
ОЕ
СВЕР
ЛЕНИЕ
(
цик
л
205, DIN/ISO: G205)

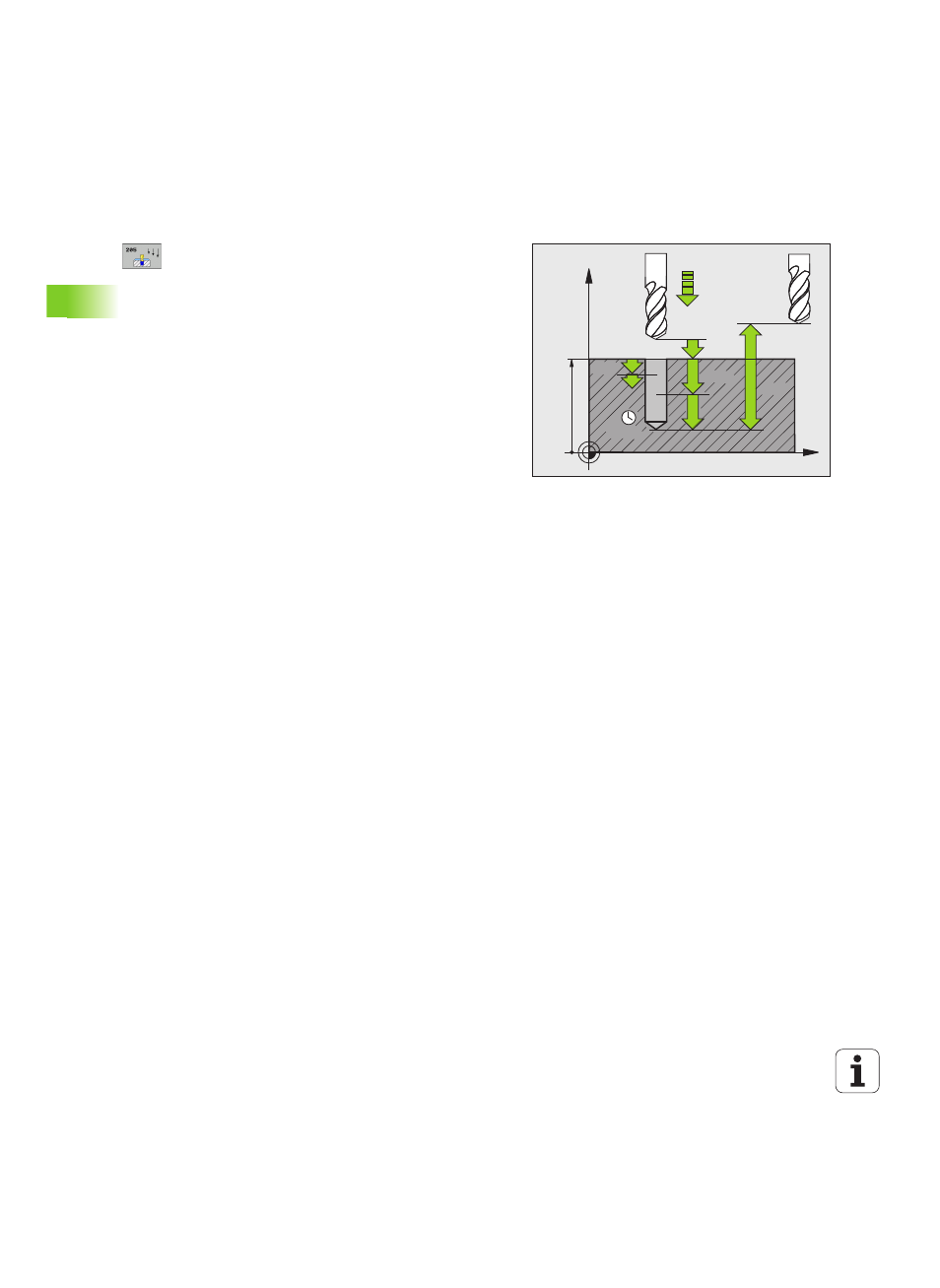

Параметры цикла
U Безопасное расстояние Q200 (в инкрементах):
расстояние от вершины инструмента до
поверхности заготовки. Диапазон ввода от 0 до
99999,9999 или через PREDEF
U Глубина Q201 (в инкрементах): расстояние от
поверхности заготовки до дна отверстия (вершина
конуса отверстия). Диапазон ввода от -99999,9999
до 99999,9999
U Подача на врезание Q206: скорость движения
инструмента при сверлении в мм/мин. Диапазон
ввода от 0 до 99999,999 либо через FAUTO, FU
U Глубина врезания Q202 (в инкрементах): величина,
на которую каждый раз врезается инструмент.
Диапазон ввода от 0 до 99999,9999. Параметр
Глубина не обязательно должен быть кратен
параметру Глубина врезания. Система ЧПУ
производит перемещение на глубину за один
рабочий ход, если:
„ параметры Глубина врезания и Глубина равны
„ значение параметра Глубина врезания больше
значения параметра Глубина
U Коорд. поверхности заготовки Q203 (абсолютная):
координата поверхности заготовки. Диапазон
ввода от -99999,9999 до 99999,9999
U 2-ое безопасное расстояние Q204 (в приращениях):
координата по оси шпинделя, при которой
невозможно столкновение инструмента и
заготовки (зажимного приспособления). Диапазон
ввода от 0 до 99999,9999 или через PREDEF
U Количество снимаемого материала Q212
(в инкрементах): значение, на которое система
ЧПУ уменьшает глубину подвода Q202 после
каждого подвода. Диапазон ввода от 0 до
99999,9999
U Минимальная глубина врезания Q205
(в инкрементах): если введено количество
снимаемого материала, ЧПУ ограничивает
врезание на заданное в Q205 значение. Диапазон
ввода от 0 до 99999,9999
U Расстояние опережения вверху Q258
(в инкрементах): безопасное расстояние для
позиционирования на ускоренном ходу, когда
система ЧПУ возвращает инструмент после
вывода из отверстия на действующую глубину
врезания; значение при первом врезании.
Диапазон ввода от 0 до 99999,9999
X
Z
Q200
Q201
Q206
Q202
Q203
Q204
Q211
Q257
