290 Циклы: преобразования координат
11
.3
Смещение
НУ
ЛЕВ
О
Й
ТО
Ч
К
И
с
по
м
о
щью
таб
л
ицы
ну
л
евых
то
ч
е
к
(цик
л
7, DIN/ISO: G53)

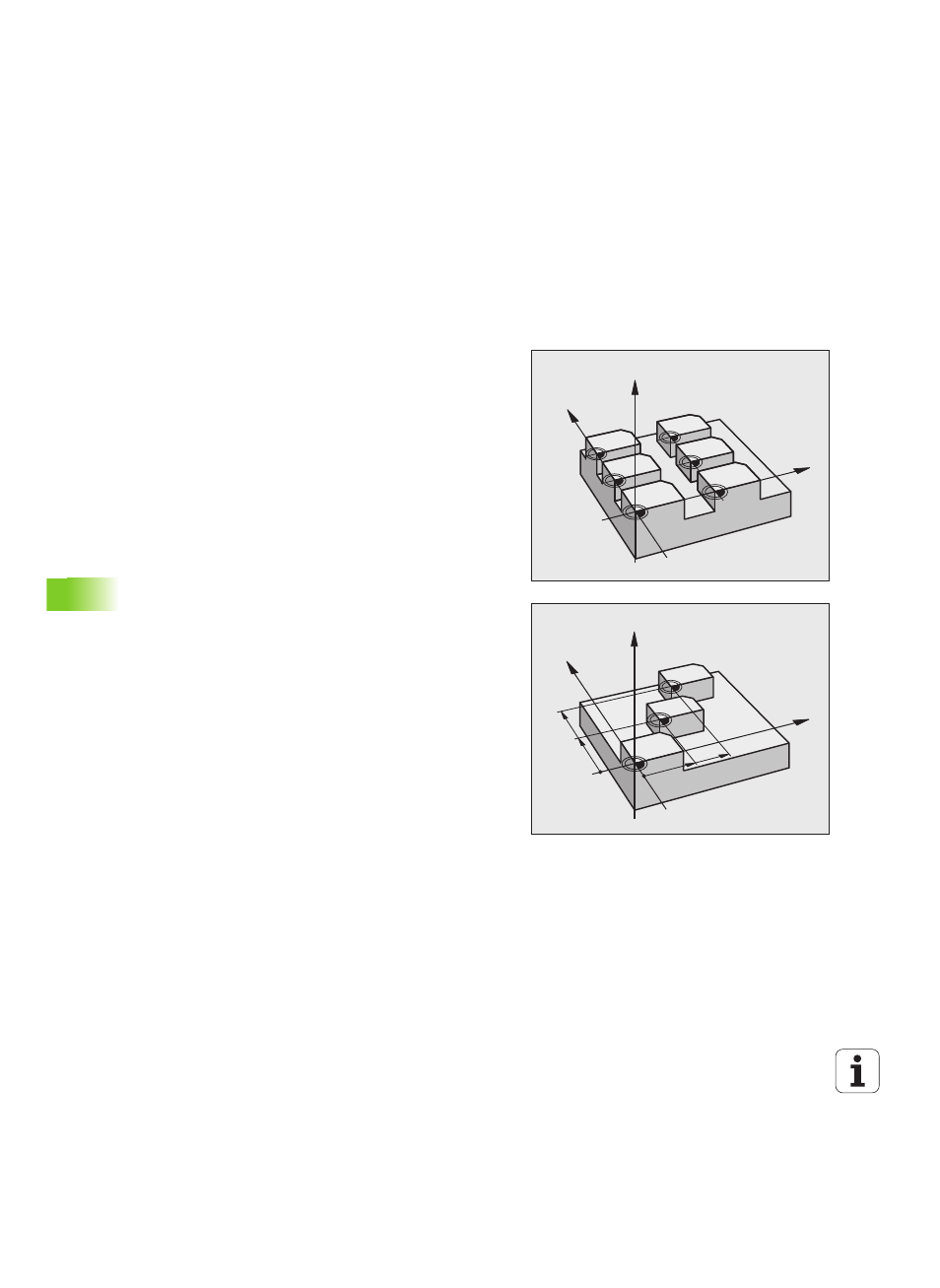

11.3 Смещение НУЛЕВОЙ ТОЧКИ с
помощью таблицы нулевых
точек (цикл 7, DIN/ISO: G53)
Действие
Таблица нулевых точек применяется, например, при
„ часто повторяющихся рабочих ходах в разных положениях
заготовки или
„ при частом использовании одного и того же смещения нулевой
точки
Таким образом, в пределах программы можно как
непосредственно программировать нулевые точки в определении
цикла, так и вызывать их из таблицы нулевых точек.
Сброс
„ Из таблицы нулевых точек вызовите смещение по координатам
X=0; Y=0 и т.д.
„ Вызовите смещения по координатам X=0; Y=0 и т.д.
непосредственно с помощью определения цикла
„ Используйте функцию TRANS DATUM RESET
Графика
Если после смещения нулевой точки программируется новый
BLK FORM, то через машинный параметр 7310 можно задать,
должен новый BLK FORM относиться к новой или старой нулевой
точке. Благодаря этому при обработке нескольких элементов ЧПУ
может выводить графическое изображение каждого отдельного
элемента.
Индикаторы состояния
При дополнительной индикации состояния отображаются
следующие данные из таблицы нулевых точек:
„ Имя и путь активной таблицы нулевых точек
„ Активный номер нулевой точки
„ Комментарий из графы DOC активного номера нулевой точки
N 0
N 2
N 4
N
1
N 3
N 5
Z
X
Y
Z
X
Y
X
Y
X
Y
N 0
N 2
N 1
1
2
1
2
