Инструкция по эксплуатации HEIDENHAIN 530 (340 49x-07) Cycle programming
Страница 333
HEIDENHAIN iTNC 530
333
12.7
ТО
Ч
Е
Н
И
Е
С
ИНТЕРПО
Л
ЯЦИЕЙ
(
опция
ПО
,
цик
л
290, DIN/ISO:
G290)
U

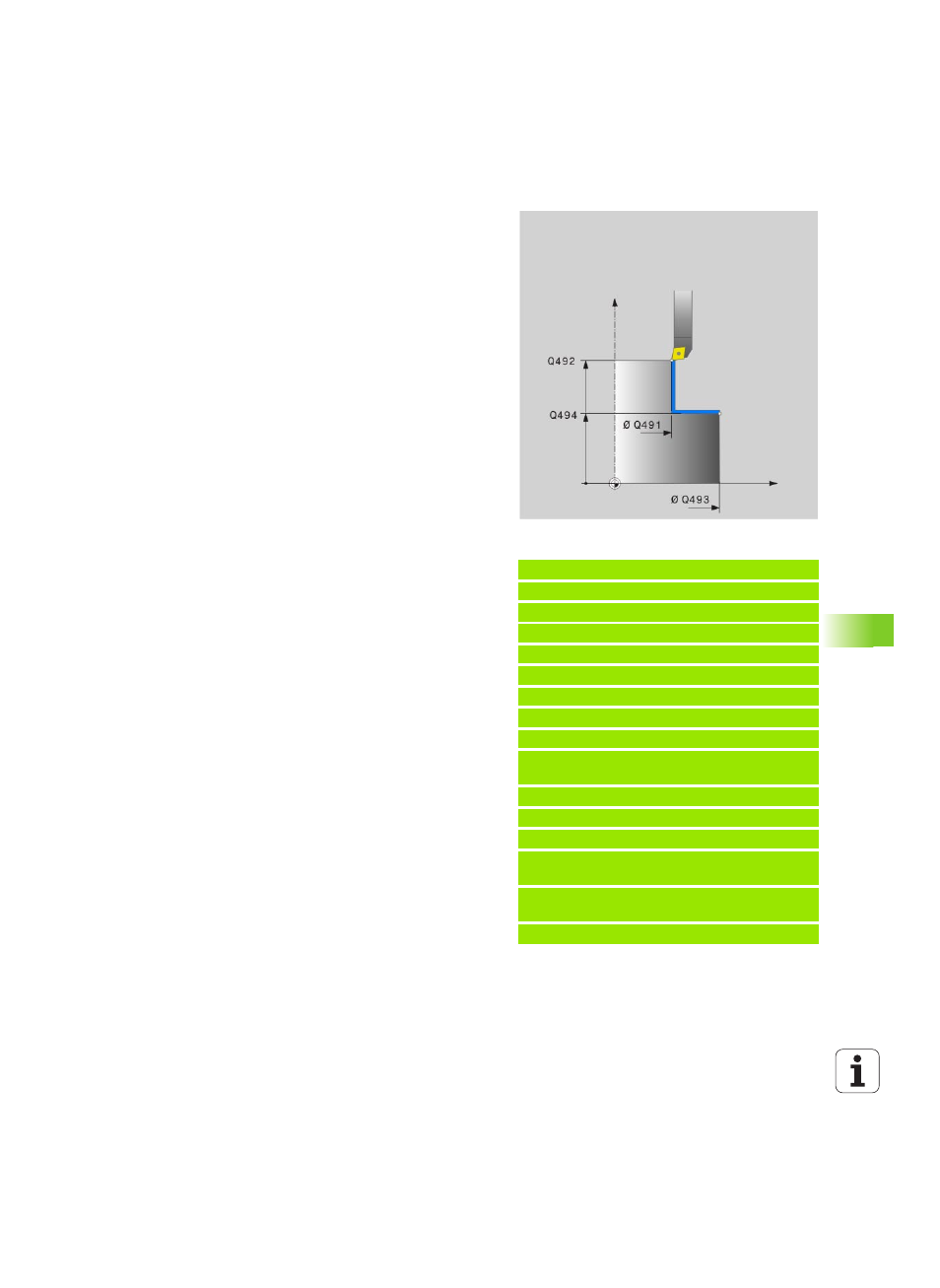

Диаметр начала контура Q491 (абсолютный):
вершина начальной точки по Х, введите диаметр.
Диапазон ввода от -99999,9999 до 99999,9999
U
Начало контура Z Q492 (абсолютный): вершина
начальной точки по Z. Диапазон ввода от
-99999,9999 до 99999,9999
U
Диаметр конца контура Q493 (абсолютный):
вершина конечной точки по Х, введите диаметр.
Диапазон ввода от -99999,9999 до 99999,9999
U
Конец контура Z Q494 (абсолютный): вершина
конечной точки по Z. Диапазон ввода от
-99999,9999 до 99999,9999
U
Угол боковой поверхности Q495: угол первой
обрабатываемой поверхности в градусах.
Диапазон ввода от -179,999 до 179,999
U
Угол торцевой поверхности Q496: угол второй
обрабатываемой поверхности в градусах.
Диапазон ввода от -179,999 до 179,999
U
Радиус вершины контура Q500: скругление углов
между обрабатываемыми поверхностями.
Диапазон ввода от 0 до 999,999
Пример: NC-кадры
62 CYCL DEF 225 ГРАВИРОВКА
Q200=2
;БЕЗОП. РАССТ.
Q445=+50 ;БЕЗОП. ВЫСОТА
Q336=0
;УГОЛ ШПИНДЕЛЯ
Q440=20 ;СКОРОСТЬ РЕЗАНИЯ
Q441=0.75 ;ПОДАЧА
Q442=+0 ;НАЧАЛЬНЫЙ УГОЛ
Q443=-1
;НАПР. ОБРАБОТКИ
Q444=+6 ;ИНТЕРПОЛИРУЕМАЯ ОСЬ
Q491=+25 ;ДИАМЕТР НАЧАЛА
КОНТУРА
Q492=+0 ;НАЧАЛО КОНТУРА Z
Q493=+50 ;КОНЕЦ КОНТУРА X
Q494=-45 ;КОНЕЦ КОНТУРА Z
Q495=+0 ;УГОЛ БОКОВОЙ
ПОВЕРХНОСТИ
Q496=+0 ;УГОЛ ТОРЦЕВОЙ
ПОВЕРХНОСТИ
Q500=4.5 ;РАДИУС УГЛА КОНТУРА
