Инструкция по эксплуатации HEIDENHAIN 530 (340 49x-07) Cycle programming
Страница 431
HEIDENHAIN iTNC 530
431
16.4
ИЗМЕРЕНИЕ
УГ
ЛА
(
цик
л
420, DIN/ISO: G420)
U
Направление перемещения 1 Q267: направление, в
котором измерительный щуп должен подводиться
к детали:
-1:отрицательное направление перемещения
+1:положительное направление перемещения
U

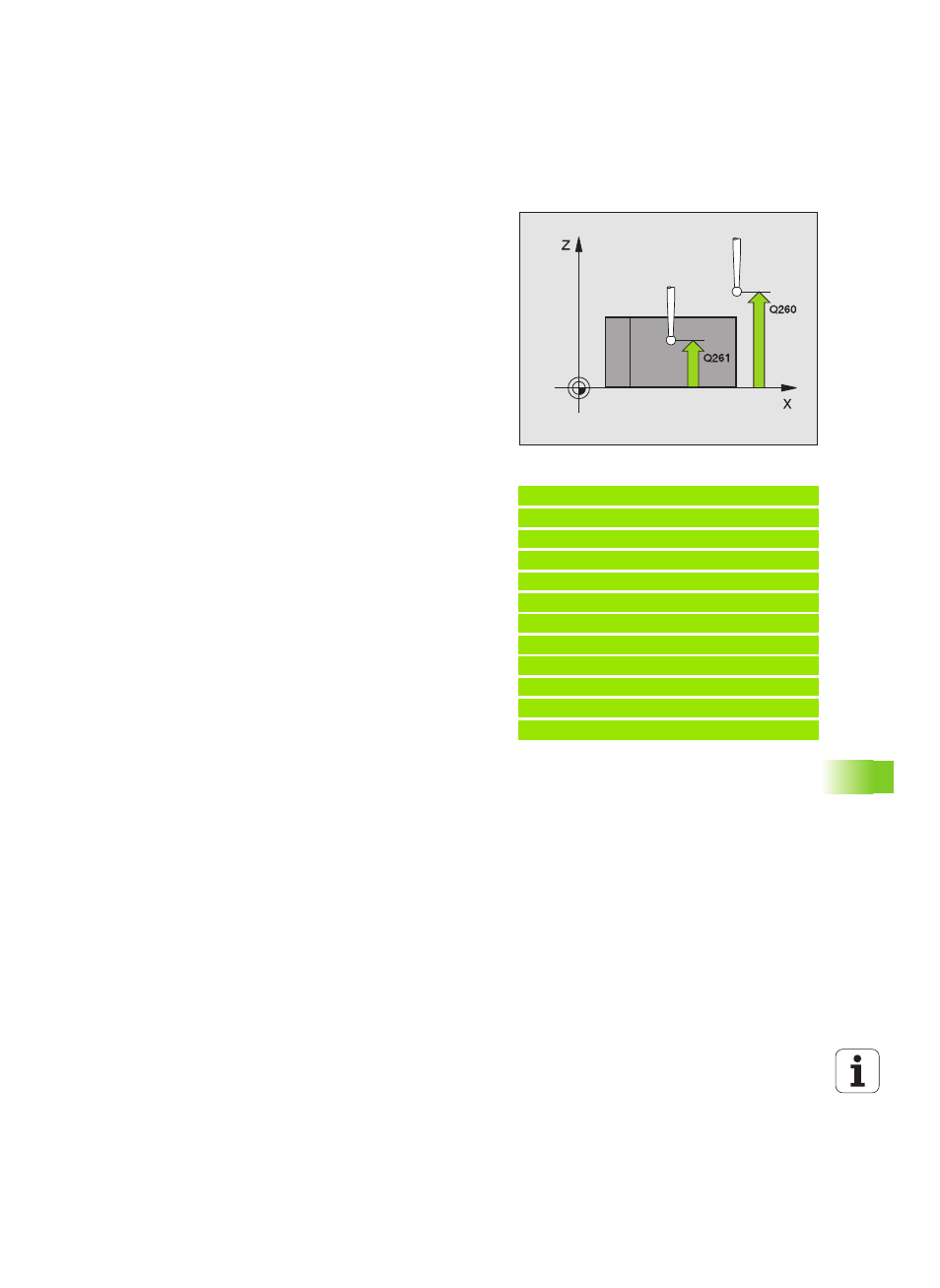

Высота измерения по оси щупа Q261 (абсолютная):
координата центра шарика (=точки контакта) по
оси измерительного щупа, на которой должно
производиться измерение. Диапазон ввода от
-99999,9999 до 99999,9999
U
Безопасное расстояние Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к MP6140. Диапазон ввода от
0 до 99999,9999 или через PREDEF
U
Безопасная высота Q260 (абсолютная): координата
по оси измерительного щупа, в которой
столкновение измерительного щупа и
обрабатываемой детали (зажимного
приспособления) невозможно. Диапазон ввода от
-99999,9999 до 99999,9999 или через PREDEF
U
Переход на безопасную высоту Q301: задает, как
измерительный щуп должен перемещаться между
точками измерения:
0: перемещение на высоту измерения между
точками измерения
1: перемещение на безопасную высоту между
точками измерения
или через PREDEF
U
Протокол измерений Q281: задает, должна ли
система ЧПУ составлять протокол измерений:
0: не составлять протокол измерений
1: составить протокол измерений: ЧПУ по
умолчанию сохраняет файл протокола
TCHPR420.TXT в директории, в которой хранится
программа измерений
2: прерывание работы программы и вывод
протокола измерения на дисплей ЧПУ.
Продолжение программы с помощью NC-Старт
Пример: NC-кадры
5 TCH PROBE 420 ИЗМЕРЕНИЕ УГЛА
Q263=+10 ;1 ТОЧКА ПО 1 ОСИ
Q264=+10 ;1 ТОЧКА 2 ОСИ
Q265=+15 ;2 ТОЧКА 1 ОСИ
Q266=+95 ;2 ТОЧКА 2 ОСИ
Q272=1
;ОСЬ ИЗМЕРЕНИЯ
Q267=-1
;НАПР. ПЕРЕМЕЩЕНИЯ
Q261=-5
;ВЫСОТА ИЗМЕРЕНИЯ
Q320=0
;БЕЗОП. РАССТ.
Q260=+10 ;БЕЗОП. ВЫСОТА
Q301=1
;ПЕРЕХОД НА БЕЗ. ВЫСОТУ
Q281=1
;ПРОТОКОЛ ИЗМЕРЕНИЙ
