Циклы: специальные функции
12.6
ГР
АВИР
ОВКА
(
цик
л
225, DIN/ISO: G225)

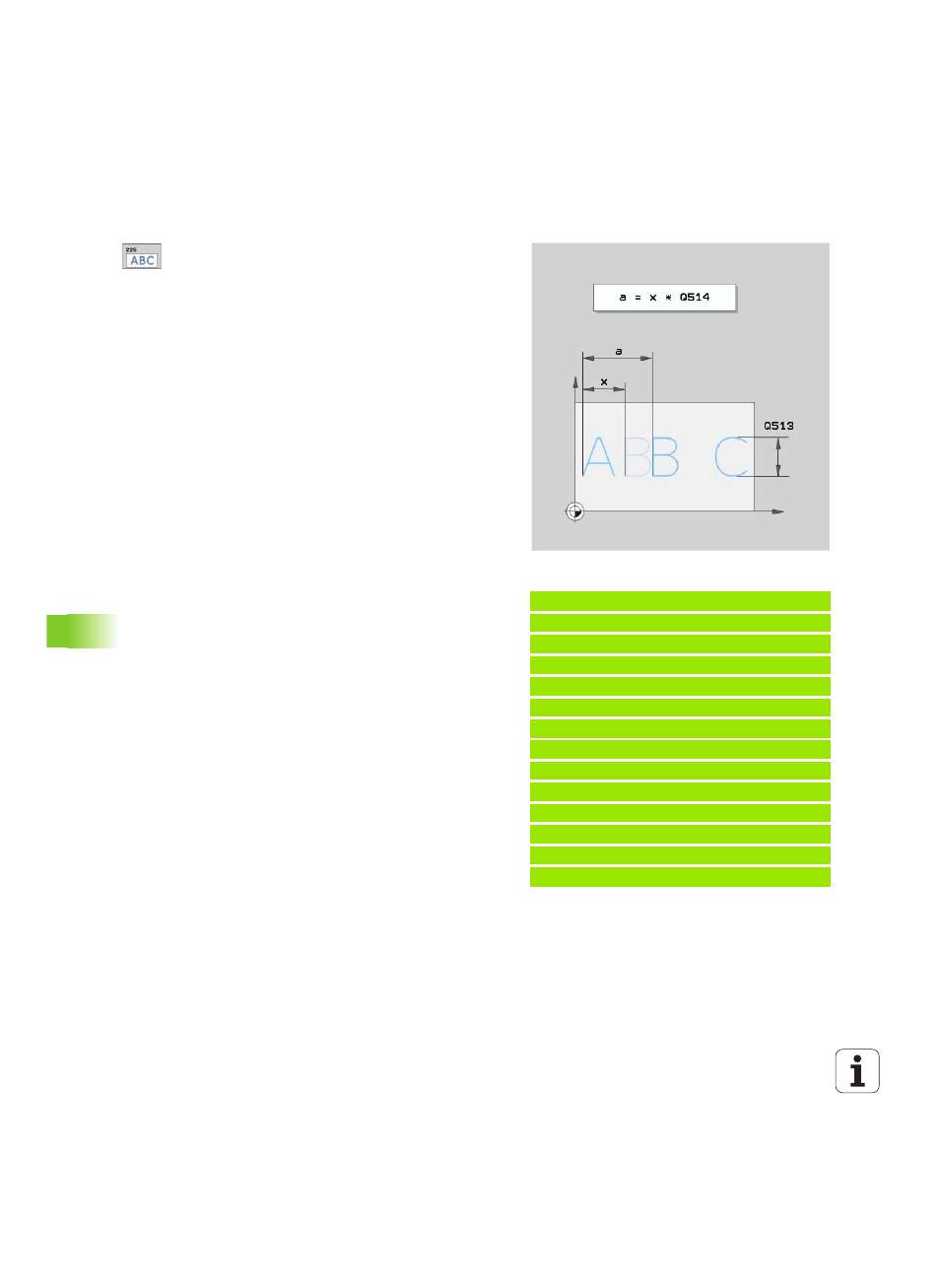

Параметры цикла
U
Гравируемый текст QS500: Гравируемый текст
Разрешенные символы: Смотри „Гравировка
системных переменных”, страница 329
U
Высота знака Q513 (абсолютная): Высота
гравируемого знака в мм. Диапазон ввода от 0 до
99999,9999
U
Коэффициент расстояния Q514: выбранный шрифт
является так называемым пропорциональным
шрифтом. Это означает, что каждый знак имеет
собственную ширину, которую система ЧПУ
гравирует соответствующим образом при Q514=0.
При задании Q514 не равным 0 система ЧПУ
масштабирует расстояние между знаками.
Диапазон ввода от 0 до 9,9999
U
Шрифт Q515: в данный момент без функции
U
Текст на прямой/окружности (0/1) Q516:
Гравировать текст на прямой: Введите = 0
Гравировать текст на окружности: Введите = 1
U
Положение под углом Q374: Центральный угол,
если необходимо расположить текст на
окружности. Диапазон ввода: -360,0000 до
+360,0000°
U
Радиус, если текст расположен на окружности, Q517
(абсолютный): Радиус дуги окружности в мм, на
котором система ЧПУ должна расположить текст.
Диапазон ввода от 0 до 99999,9999
U
Подача фрезерования Q207: Скорость
перемещения инструмента при гравировке в
мм/мин. Диапазон ввода от 0 до 99999,999 или
через FAUTO, FU или FZ
U
Глубина Q201 (в инкрементах): Расстояние между
поверхностью заготовки и дном контура
U
Подача врезания на глубину Q206: Скорость
перемещения инструмента при врезании в
мм/мин. Диапазон ввода от 0 до 99999,999 или
через FAUTO, FU
U
Безопасное расстояние Q200 (в инкрементах):
Расстояние вершина инструмента – поверхность
заготовки. Диапазон ввода от 0 до 99999,9999 или
через PREDEF
U
Коорд. поверхности заготовки Q203 (абсолютная):
координата поверхности заготовки. Диапазон
ввода от -99999,9999 до 99999,9999
U
2-ое безопасное расстояние Q204 (в приращениях):
координата по оси шпинделя, при которой
невозможно столкновение инструмента и
заготовки (зажимного приспособления). Диапазон
ввода от 0 до 99999,9999 или через PREDEF
Пример: NC-кадры
62 CYCL DEF 225 ГРАВИРОВКА
QS500=“TXT2“ ;ГРАВИРУЕМЫЙ ТЕКСТ
Q513=10 ;ВЫСОТА ЗНАКА
Q514=0
;КОЭФ. РАССТОЯНИЯ
Q515=0
;ШРИФТ
Q516=0
;РАСПОЛОЖЕНИЕ ТЕКСТА
Q374=0
;УГОЛ РАЗВОРОТА
Q517=0
;РАДИУС ОКРУЖНОСТИ
Q207=750 ;ПОДАЧА ФРЕЗЕРОВАНИЯ
Q201=-0.5 ;ГЛУБИНА
Q206=150 ;ПОДАЧА НА ВРЕЗАНИЕ
Q200=2
;БЕЗОП. РАССТ.
Q203=+20 ;КООРД. ПОВЕРХНОСТИ
Q204=50 ;2. БЕЗОП. РАССТ.
