HEIDENHAIN iTNC 530
177
5.7
КР
УГ
ЛЫЙ
ОС
ТР
ОВ
(
цик
л
257, DIN/ISO: G257)

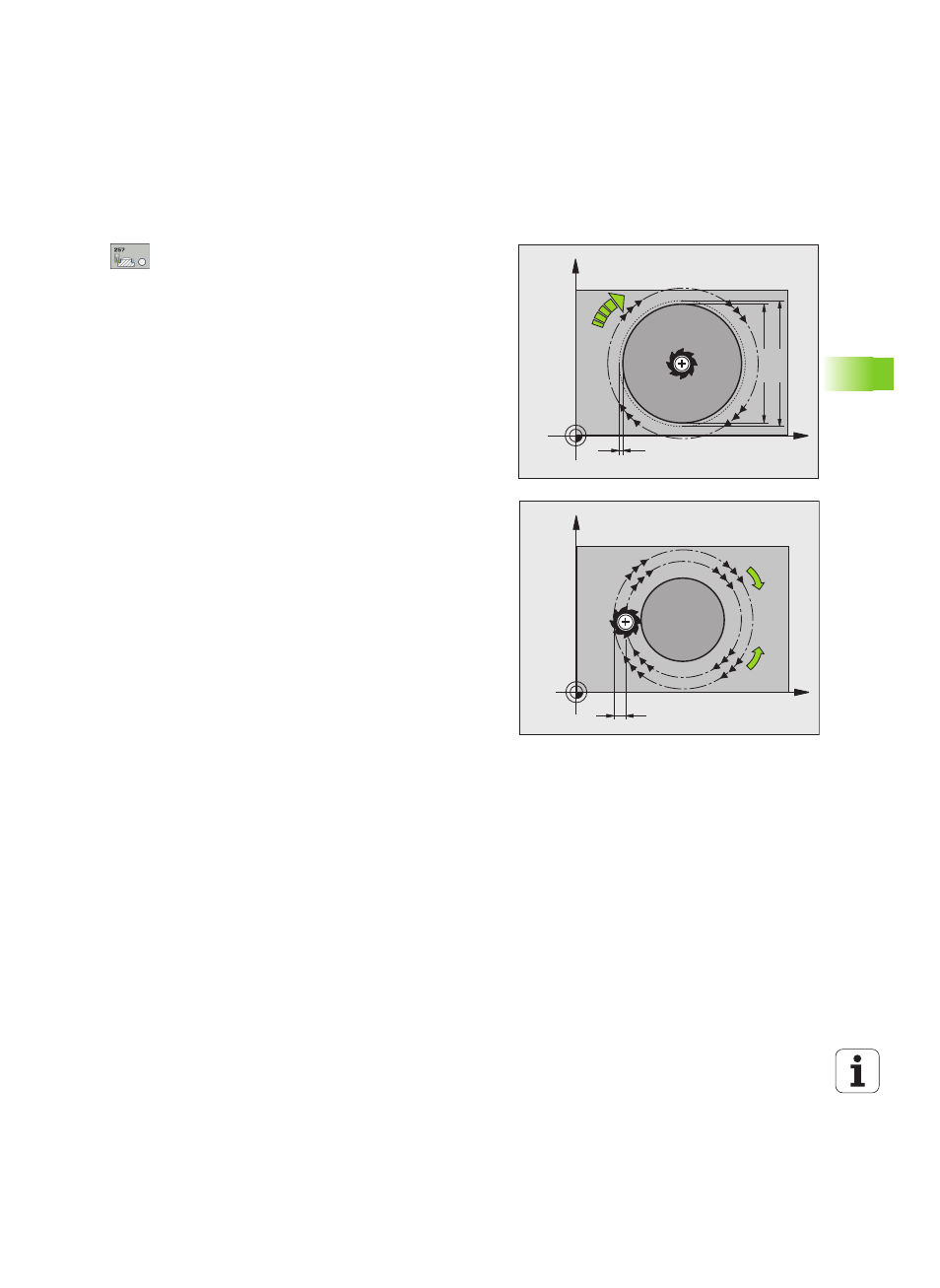

Параметры цикла
U
Диаметр готовой детали Q223: диаметр полностью
обработанного острова. Диапазон ввода от 0 до
99999,9999
U
Диаметр заготовки Q222: диаметр заготовки.
Введите диаметр заготовки больше диаметра
готовой детали. ЧПУ выполняет несколько
врезаний сбоку, если разница между диаметром
заготовки и диаметром готовой детали больше
допустимого врезания со стороны (радиус
инструмента умножить на перекрытие траектории
Q370). ЧПУ всегда рассчитывает постоянное
врезание сбоку. Диапазон ввода от 0 до
99999,9999
U
Припуск на чистовую обработку боковой
поверхности Q368 (в инкрементах): припуск на
чистовую обработку в плоскости обработки.
Диапазон ввода от 0 до 99999,9999
U
Подача фрезерования Q207: скорость
передвижения инструмента при фрезеровании в
мм/мин. Диапазон ввода от 0 до 99999,999 либо
через FAUTO, FU, FZ
U
Вид фрезерования Q351: вид обработки
фрезерованием при M3:
+1 = попутное фрезерование
–1 = фрезерование встречное
или через PREDEF
X
Y
Q223
Q207
Q222
Q368
X
Y
k
Q351= +1
Q351= 1
