258 Циклы обработки: описание кармана по контуру формулой
9.1 SL-
цик
л
ы
со
сл
о
ж
ной
фо
рмуло
й
ко
н
тур
а

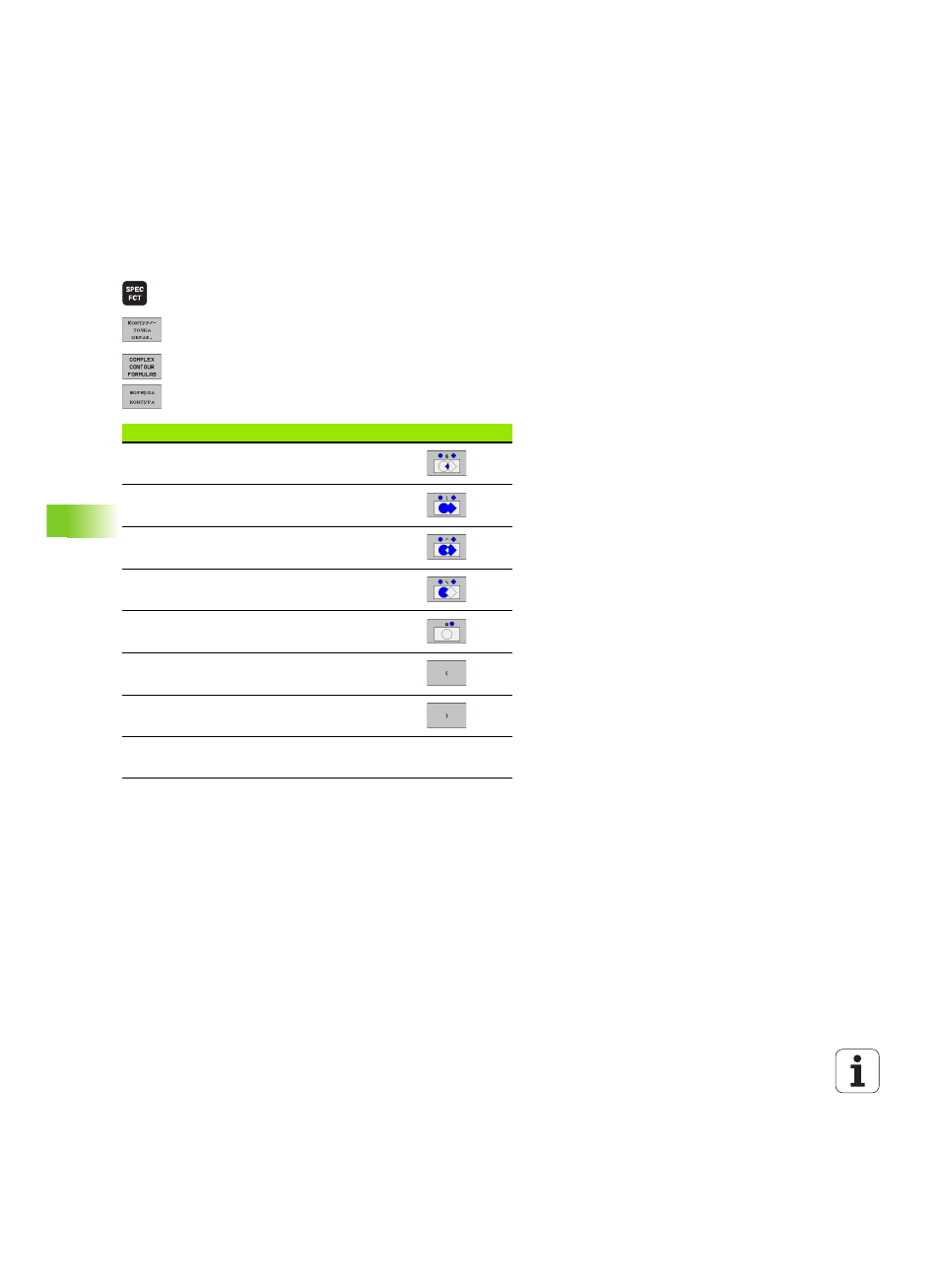

Ввод сложной формулы контура
С помощью клавиш Softkey в одной математической формуле
можно соединить разные контуры друг с другом:
U Активируйте панель Softkey со специальными
функциями
U Выберите меню функций для обработки контура и
точек
U Выберите меню для сложной формулы контура
U Нажмите Softkey ФОРМУЛА КОНТУРА: ЧПУ
отобразит следующие клавиши Softkey:
Логическая функция Softkey
Пересечение
например, QC10 = QC1 & QC5
Объединение
например, QC25 = QC7 | QC18
Объединение, без пересечения
например, QC12 = QC5 ^ QC25
Вырезание
например, QC25 = QC1 \ QC2
Инверсия
например, QC12 = #QC11
Открытие скобки
например, QC25 = QC1 * (QC2 + QC3)
Закрытие скобки
например, QC25 = QC1 * (QC2 + QC3)
Определение отдельного контура
например, QC12 = QC1
