HEIDENHAIN iTNC 530 145
4.1
1
Примеры
программ
4.11 Примеры программ

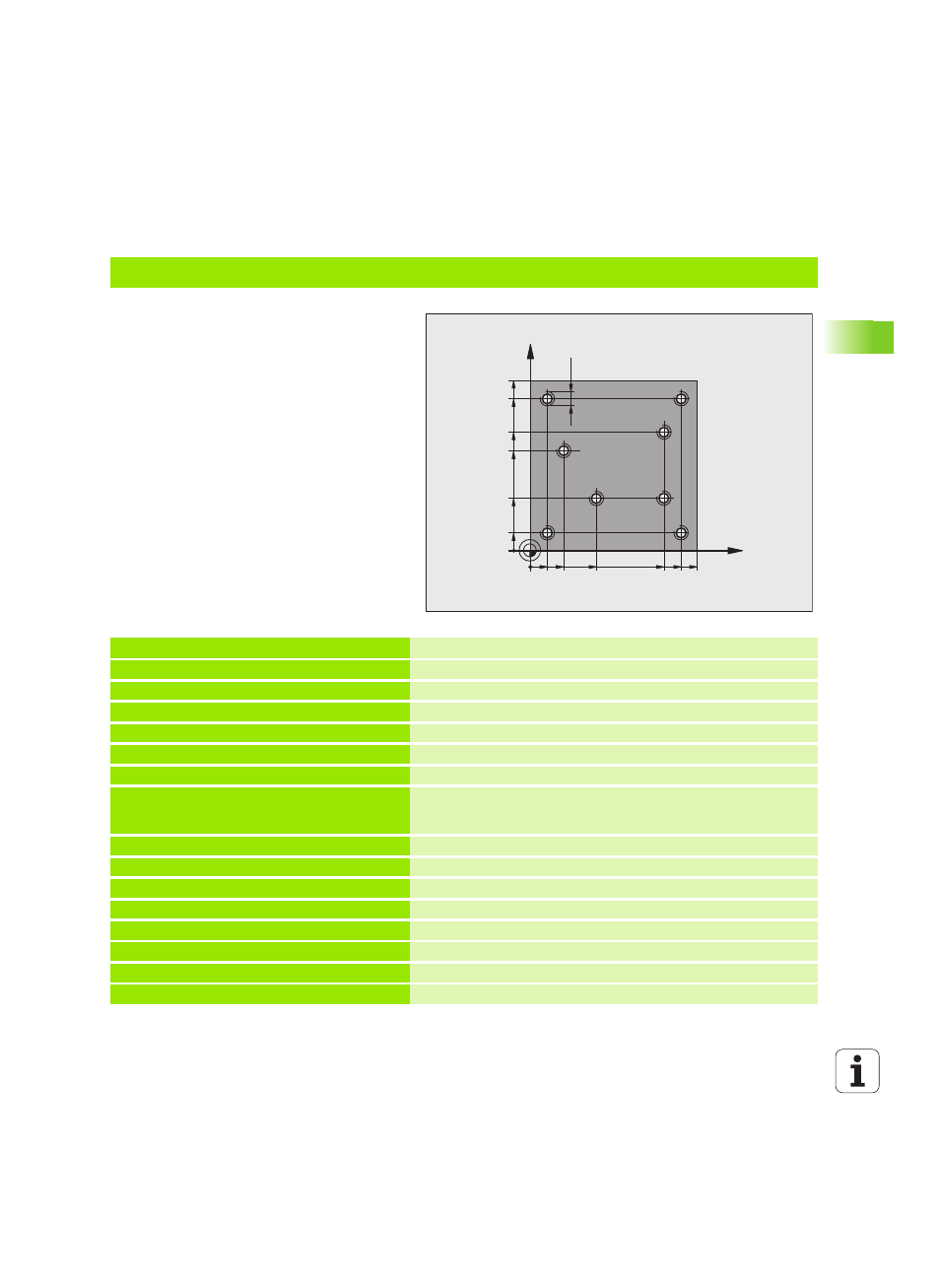

Пример: нарезание резьбы метчиком
Координаты сверления сохраняются в
таблицу точек TAB1.PNT и вызываются при
помощи CYCL CALL PAT.
Радиусы инструментов выбраны так, что все
рабочие шаги видны на тестовой графике.
Выполнение программы
„ Центровка
„ Сверление
„ Нарезание резьбы метчиком
0 BEGIN PGM 1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Определение заготовки
2 BLK FORM 0.2 X+100 Y+100 Y+0
3 TOOL DEF 1 L+0 R+4 Определение инструмента центровое сверло
4 TOOL DEF 2 L+0 2.4 Определение инструмента сверло
5 TOOL DEF 3 L+0 R+3 Определение инструмента метчик
6 TOOL CALL 1 Z S5000 Вызов инструмента центровое сверло
7 L Z+10 R0 F5000 Перемещение инструмента на безопасную высоту (F
программируйте со значением), ЧПУ производит
позиционирование после каждого цикла на безопасную высоту
8 SEL PATTERN “TAB1“ Определение таблицы точек
9 CYCL DEF 200 СВЕРЛЕНИЕ Определение цикла Центровка
Q200=2 ;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q201=-2 ;ГЛУБИНА
Q206=150 ;F ВРЕЗАНИЕ НА ГЛУБИНУ
Q202=2 ;ГЛУБИНА ВРЕЗАНИЯ
Q210=0 ;F-ВРЕМЯ ВВЕРХУ
Q203=+0 ;КООРД. ПОВЕРХ. Обязательно введите 0, действует из таблицы точек
X
Y
20
10
100
100
10
90
90 80
30
55
40
65
M6
