4.9
СПИР
А
Л
ЬНОЕ
СВЕР
ЛЕНИЕ
И
РЕЗЬБОФРЕЗЕР
ОВ
АНИЕ
(
цик
л
265,
DIN/ISO: G265)

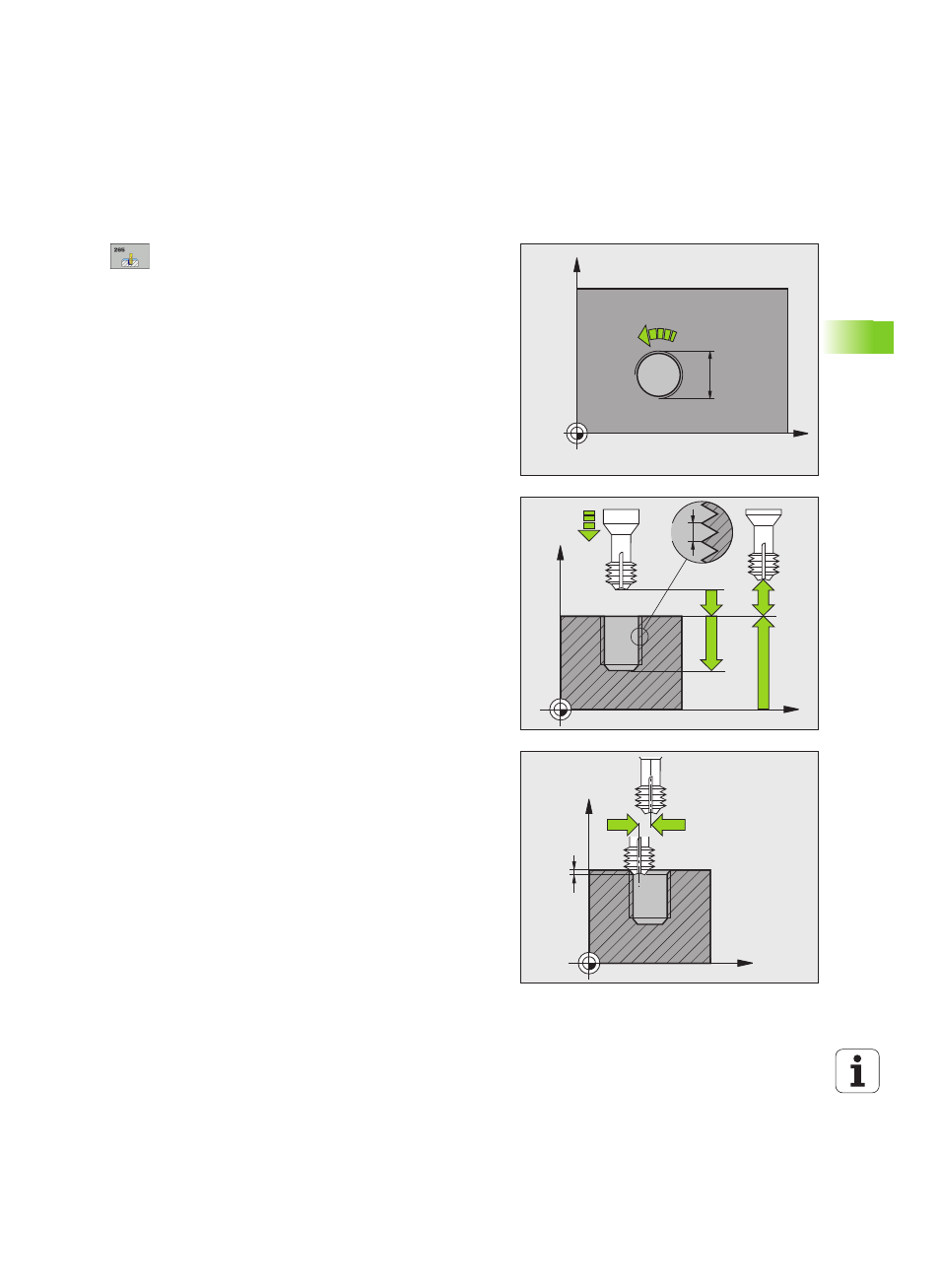

Параметры цикла
U
Заданный диаметр Q335: диаметр реьбы. Диапазон
ввода от 0 до 99999,9999
U
Шаг резьбы Q239: шаг резьбы. Правое или левое
направление резьбы определяется знаками +/-:
+ = правая резьба
– = левая резьба
Диапазон ввода -99.9999 до 99.9999
U
Глубина резьбы Q201 (в инкрементах): расстояние
между поверхностью заготовки и дном резьбы.
Диапазон ввода от -99999,9999 до 99999,9999
U
Подача предварительного позиционирования Q253:
скорость перемещения инструмента при врезании
в заготовку или при выходе из заготовки в мм/мин.
Диапазон ввода от 0 до 99999,999 или через
FMAX, FAUTO, PREDEF
U
Глубина с торцевой стороны Q358 (в инкрементах):
расстояние между поверхностью заготовки и
вершиной инструмента во время зенкерования с
торцевой стороны. Диапазон ввода от -99999,9999
до 99999,9999
U
Смещение зенкерования по торцевой стороне Q359
(в инкрементах): расстояние, на которое система
ЧПУ смещает центр инструмента относительно
центра отверстия. Диапазон ввода от 0 до
99999,9999
U
Операция зенкерования Q360: снятие фаски
0 = перед нанесением резьбы
1 = после нанесения резьбы
U
Безопасное расстояние Q200 (в инкрементах):
расстояние от вершины инструмента до
поверхности заготовки. Диапазон ввода от 0 до
99999,9999 или через PREDEF
X
Y
Q207
Q335
X
Z
Q203
Q253
Q239
Q201
Q204
Q200
X
Z
Q359
Q358
