12.6 ГРАВИРОВКА (цикл 225,
DIN/ISO: G225)
Ход цикла

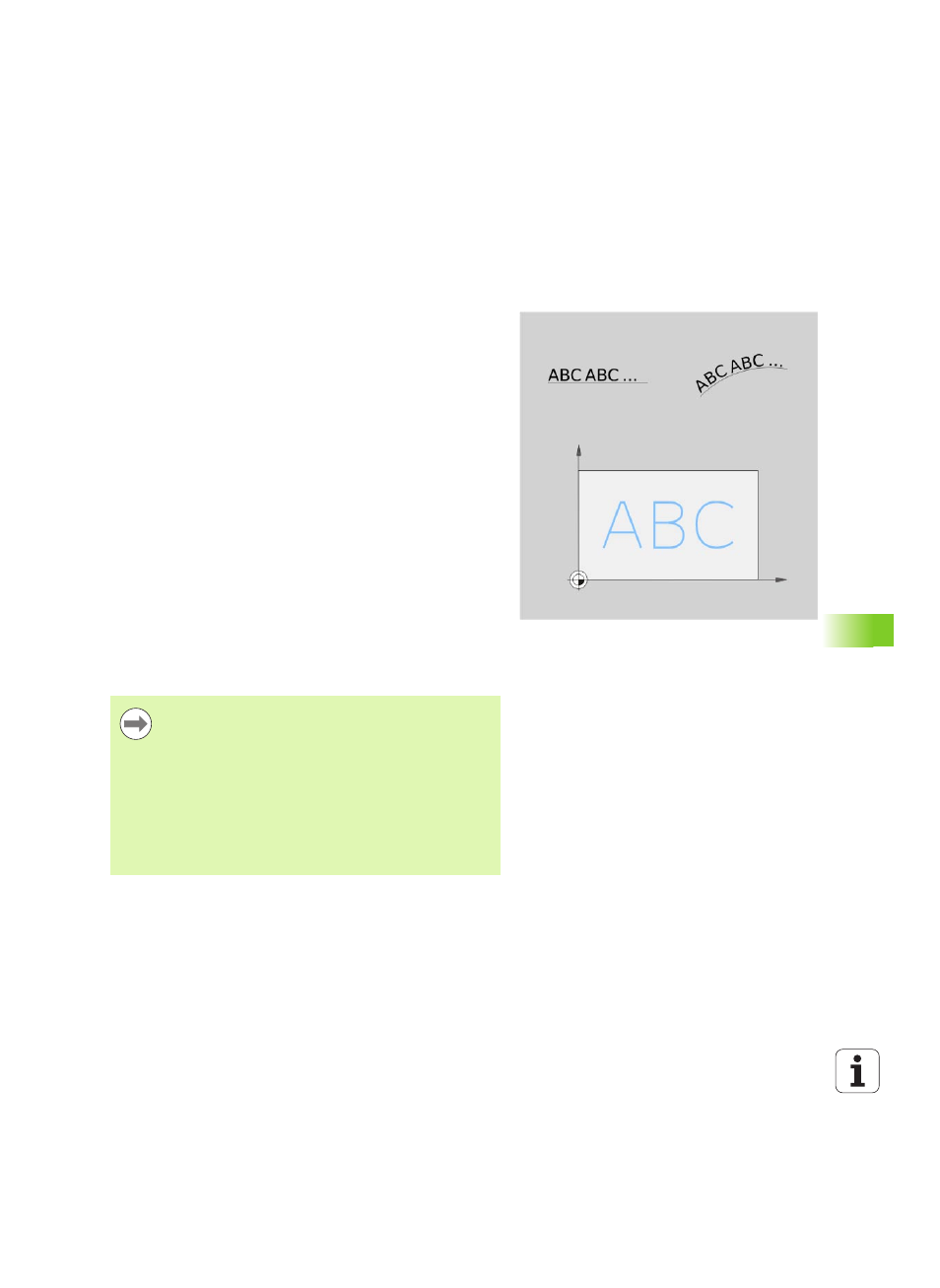

С помощью этого цикла выполняется гравировка текстов на
плоской поверхности заготовки. Тексты можно размещать вдоль
прямой или вдоль окружность.
1 Система ЧПУ позиционирует инструмент на ускоренном ходу
из текущей позиции в точку старта первого знака.
2 Инструмент погружается перпендикулярно на гравируемую
глубину и фрезерует первый знак. Необходимые движения
отвода между знаками система ЧПУ выполняет на безопасное
расстояние. В конце знака инструмент встает на безопасное
расстояние над поверхностью.
3 Этот процесс повторяется до тех пор, пока не будут
выгравированы все знаки.
4 Затем ЧПУ перемещает инструмент на 2 безопасное
расстояние.
Учитывайте при программировании!
Знак числа параметра цикла Глубина определяет
направление обработки.
При гравировке текста на прямой (Q516=0) начальная
точка первого знака определяется позицией
инструмента при вызове цикла.
При гравировке текста на окружности (Q516=1) центр
окружности определяется позицией инструмента при
вызове цикла.
Гравируемый текст можно передать с помощью
строковой переменной (QS).
