408 Циклы измерительного щупа: автоматическое определение точек привязки
15.12
Т
ОЧКА
ПРИВ
ЯЗКИ
ПО
4
ОТВЕР
С
ТИЯМ
(
цик
л
418, DIN/ISO: G418)
15.12 ТОЧКА ПРИВЯЗКИ ПО 4
ОТВЕРСТИЯМ (цикл 418,
DIN/ISO: G418)
Ход цикла

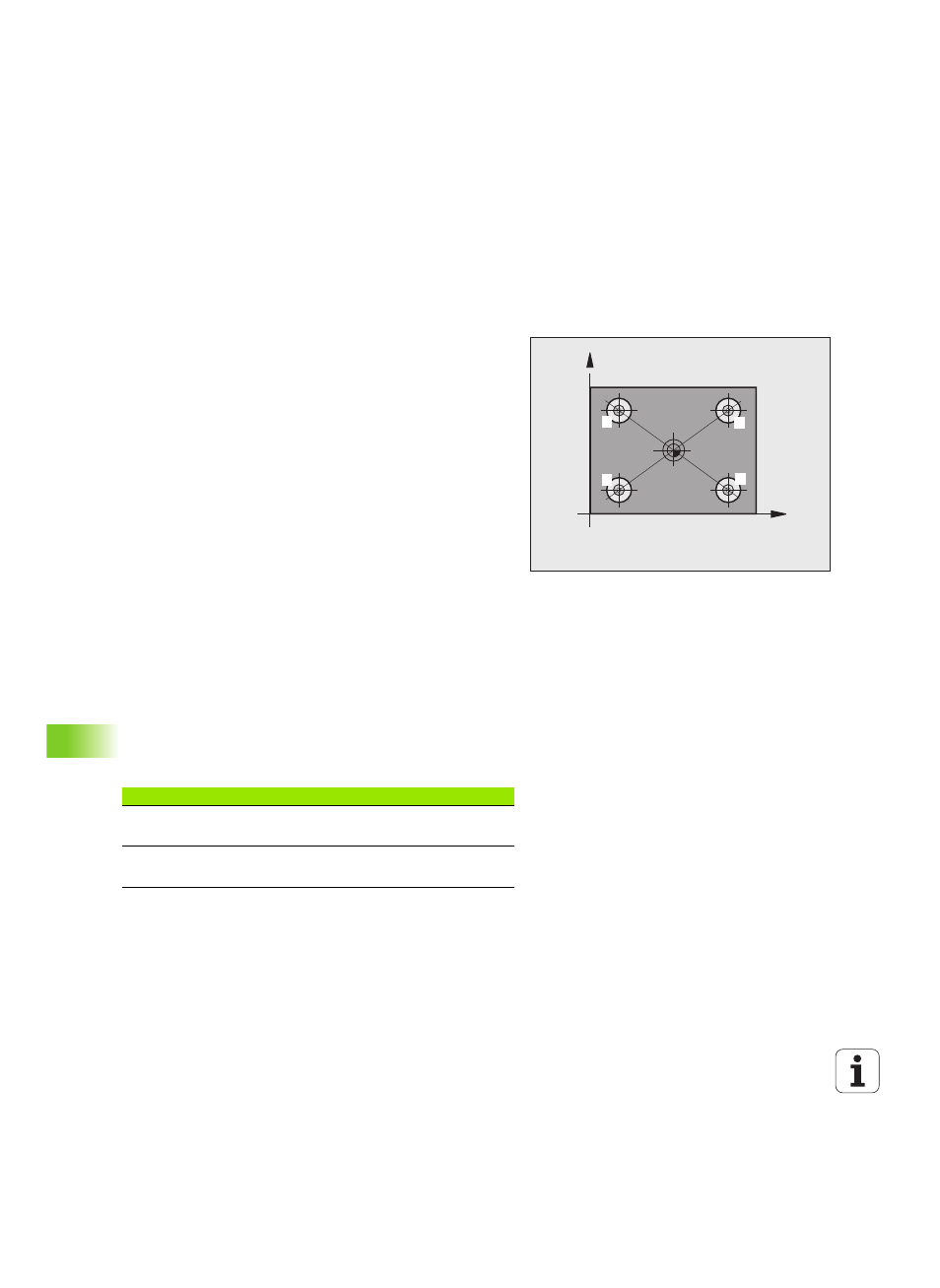

Цикл измерительного щупа 418 рассчитывает точку пересечения
соединительных линий, попарно соединяющих центры отверстий,
и устанавливает ее в качестве точки привязки. Также система
ЧПУ может записывать эту точку пересечения в таблицу нулевых
точек или в таблицу предустановок.
1 Система ЧПУ позиционирует измерительный щуп с
ускоренной подачей (значение из MP6150) с помощью
алгоритма позиционирования (смотри „Отработка циклов
измерительного щупа” на странице 342) в центр первого
отверстия 1
2 Затем измерительный щуп перемещается на заданную высоту
измерения и путем четырех замеров определяет центр
первого отверстия
3 После этого щуп возвращается на безопасную высоту и
позиционируется в заданный центр второго отверстия 2
4 Система ЧПУ перемещает измерительный щуп на заданную
высоту измерения и путем четырех замеров определяет центр
второго отверстия
5 ЧПУ повторяет процесс 3 и 4 для отверстий 3 и 4
6 Затем система ЧПУ устанавливает щуп обратно на
безопасную высоту и обрабатывает полученную точку
привязки в зависимости от параметров цикла Q303 и Q305
(смотри „Сохранение рассчитанной точки привязки в памяти”
на странице 368). ЧПУ рассчитывает точку привязки как точку
пересечения соединительных линий центров отверстий 1 / 3 и
2 / 4 и записывает фактическое значение в указанных далее
параметрах Q
7 При необходимости ЧПУ определяет точку привязки по оси
измерительного щупа за отдельный измерительных ход
X
Y
1 2
3 4
Номер параметра Значение
Q151 Фактическое значение точки
пересечения по главной оси
Q152 Фактическое значение точки
пересечения по вспомогательной оси
