цик
л
231, DIN/ISO: G231)

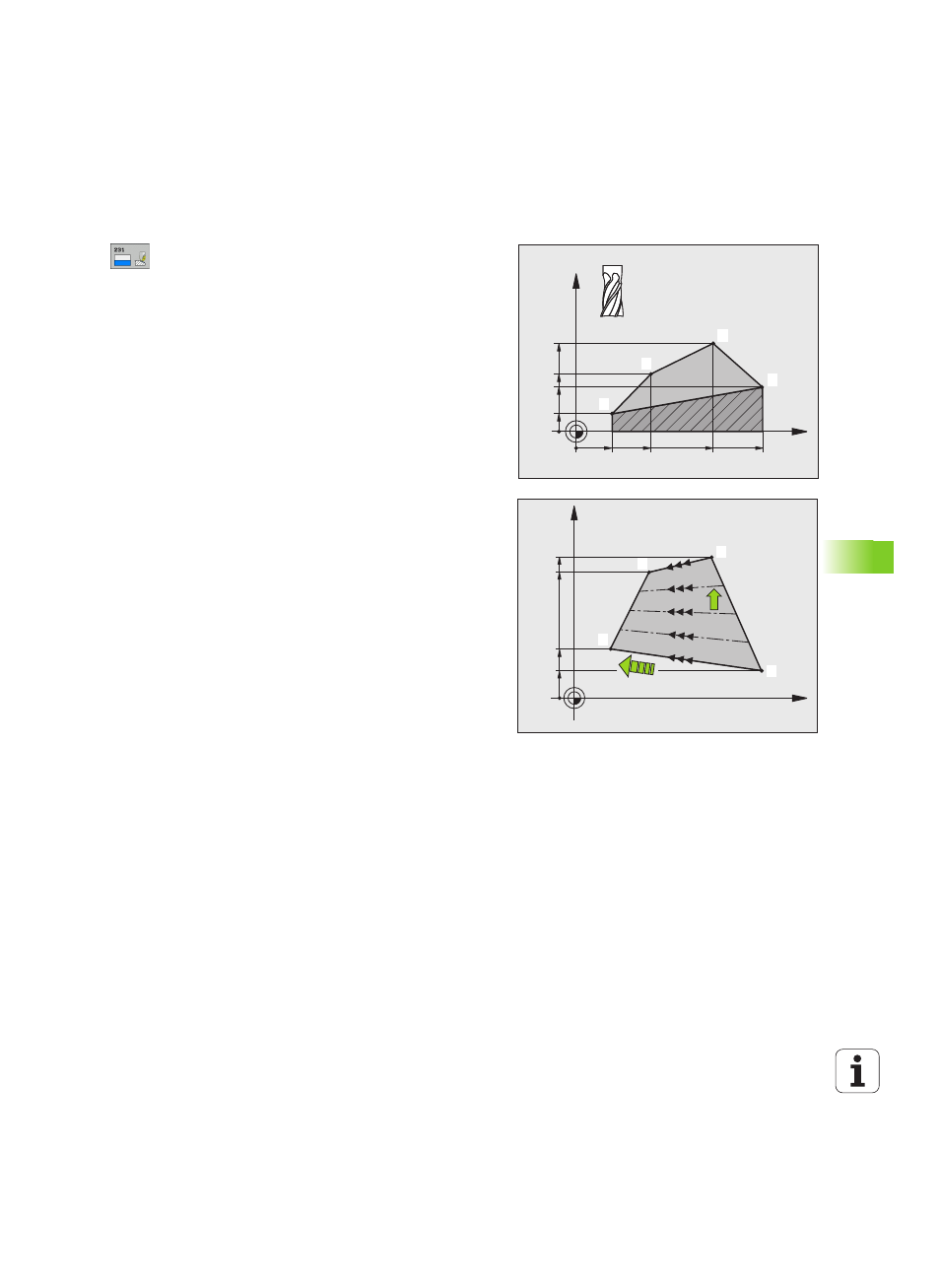

Параметры цикла
U
Начальная точка по 1-ой оси Q225 (абсолютная):
координата исходной точки построчно
фрезеруемой поверхности по главной оси
плоскости обработки. Диапазон ввода от
-99999,9999 до 99999,9999
U
Начальная точка по 2-ой оси Q226 (абсолютная):
координата исходной точки построчно
фрезеруемой поверхности по второстепенной оси
плоскости обработки Диапазон ввода от
-99999,9999 до 99999,9999
U
Начальная точка по 3-ей оси Q227 (абсолютная):
координата исходной точки построчно
фрезеруемой поверхности по оси шпинделя.
Диапазон ввода от -99999,9999 до 99999,9999
U
2-ая точка по 1-ой оси Q228 (абсолютная):
координата конечной точки построчно
фрезеруемой поверхности по главной оси
плоскости обработки главной оси плоскости
обработки Диапазон ввода от -99999,9999 до
99999,9999
U
2-ая точка по 2-ой оси Q229 (абсолютная):
координата конечной точки построчно
фрезеруемой поверхности по вспомогательной
оси плоскости обработки Диапазон ввода от
-99999,9999 до 99999,9999
U
2-ая точка по 3-ей оси Q230 (абсолютная):
координата конечной точки построчно
фрезеруемой поверхности по оси шпинделя.
Диапазон ввода от -99999,9999 до 99999,9999
U
3-я точка по 1-ой оси Q231 (абсолютная):
координата точки
3
по главной оси плоскости
обработки. Диапазон ввода от -99999.9999 до
99999.9999
U
3-я точка по 2-ой оси Q232 (абсолютная):
координата точки
3
по вспомогательной оси
плоскости обработки. Диапазон ввода от
-99999,9999 до 99999,9999
U
3-я точка по 3-й оси Q233 (абсолютная):
координата точки
3
по оси шпинделя. Диапазон
ввода от -99999,9999 до 99999,9999
X
Z
Q236
Q233
Q227
Q230
Q228
Q225
Q234
Q231
1
4
2
3
X
Y
Q229
Q207
N = Q240
Q226
Q232
Q235
1
2
3
4
