16.2 БАЗОВАЯ ПЛОСКОСТЬ
(цикл 0, DIN/ISO: G55)
Ход цикла

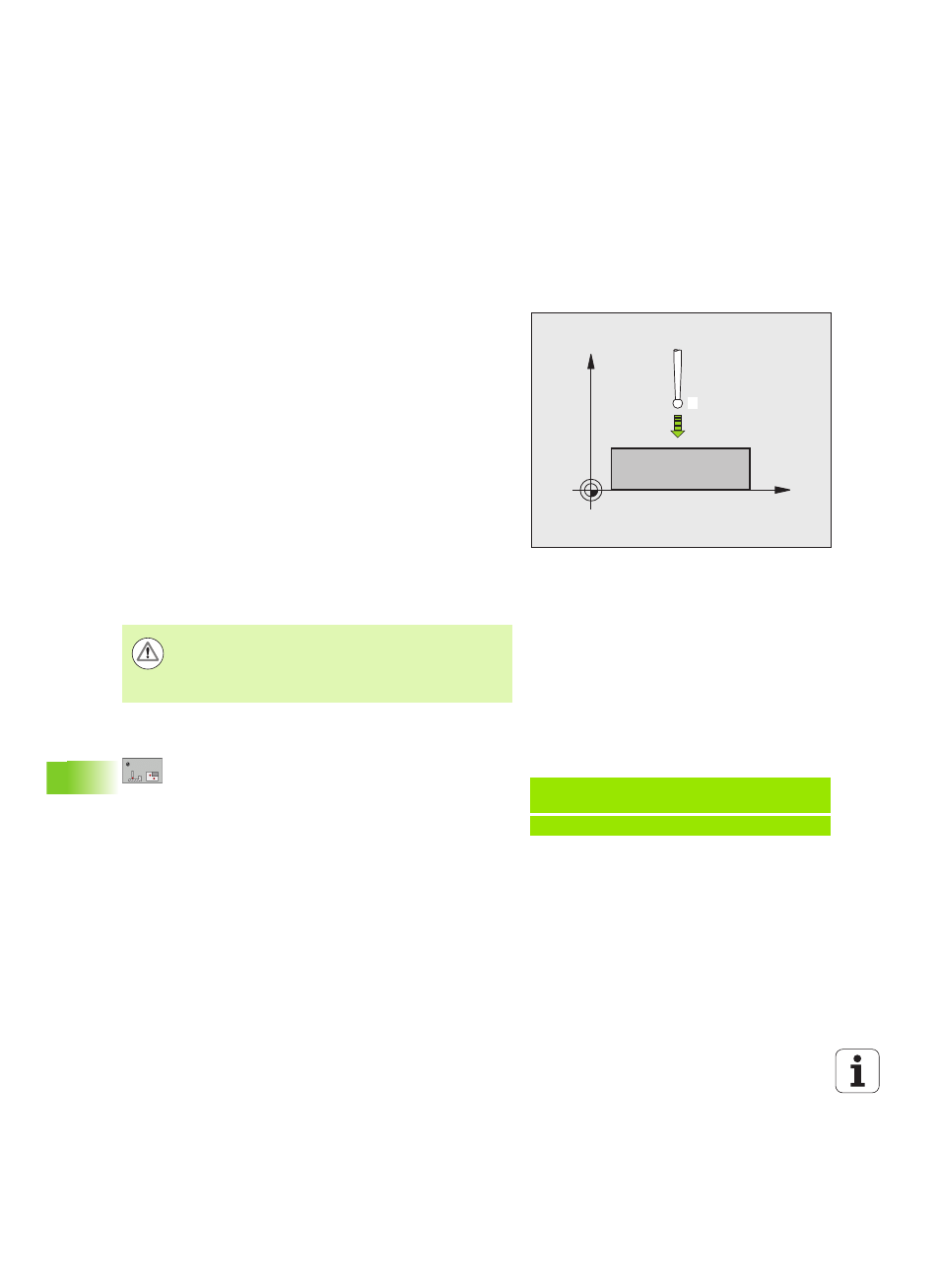

1 Измерительный щуп выполняет 3D-перемещение с
ускоренной подачей (значение из MP6150) в
запрограммированную в цикле предварительную позицию 1
2 Затем щуп выполняет операцию ощупывания с подачей
измерения (MP6120). Направление измерения задается в
цикле
3 После того, как ЧПУ определит положение, щуп возвращается
в начальную точку операции измерения и сохраняет
измеренную координату в параметре Q. Дополнительно ЧПУ
сохраняет координаты положения, в котором находится
измерительный щуп в момент выдачи сигнала переключения,
в параметрах с Q115 по Q119. Для значений в этих параметрах
система ЧПУ не учитывает длину и радиус щупа
Учитывайте при программировании!
Параметры цикла
U Номер параметра для результата: введите номер Q-
параметра, которому присваивается значение
координаты. Диапазон ввода от 0 до 1999
U Ось измерения/направление измерения: введите
ось измерения с помощью клавиши выбора оси
или с клавиатуры ASCII, а также введите знак для
направления измерения. Подтвердите с помощью
кнопки ENT. Диапазон ввода всех осей ЧПУ
U Заданное значение положения: введите все
координаты для предварительного
позиционирования измерительного щупа с
помощью клавиш выбора оси или через ASCII-
клавиатуру. Диапазон ввода от -99999,9999 до
99999,9999
U Завершение ввода: нажмите кнопку ENT
X
Z
1
Осторожно, опасность столкновения!
Позиционируйте измерительный щуп таким образом,
чтобы при подводе к запрограммированному
положению не произошло столкновения.
Пример: NC-кадры
67 TCH PROBE 0.0 ОПОРНАЯ ПЛОСКОСТЬ
Q5 X-
68 TCH PROBE 0.1 X+5 Y+0 Z-5
