10.4 СТАНДАРТНАЯ
ПОВЕРХНОСТЬ (цикл 231,
DIN/ISO: G231)

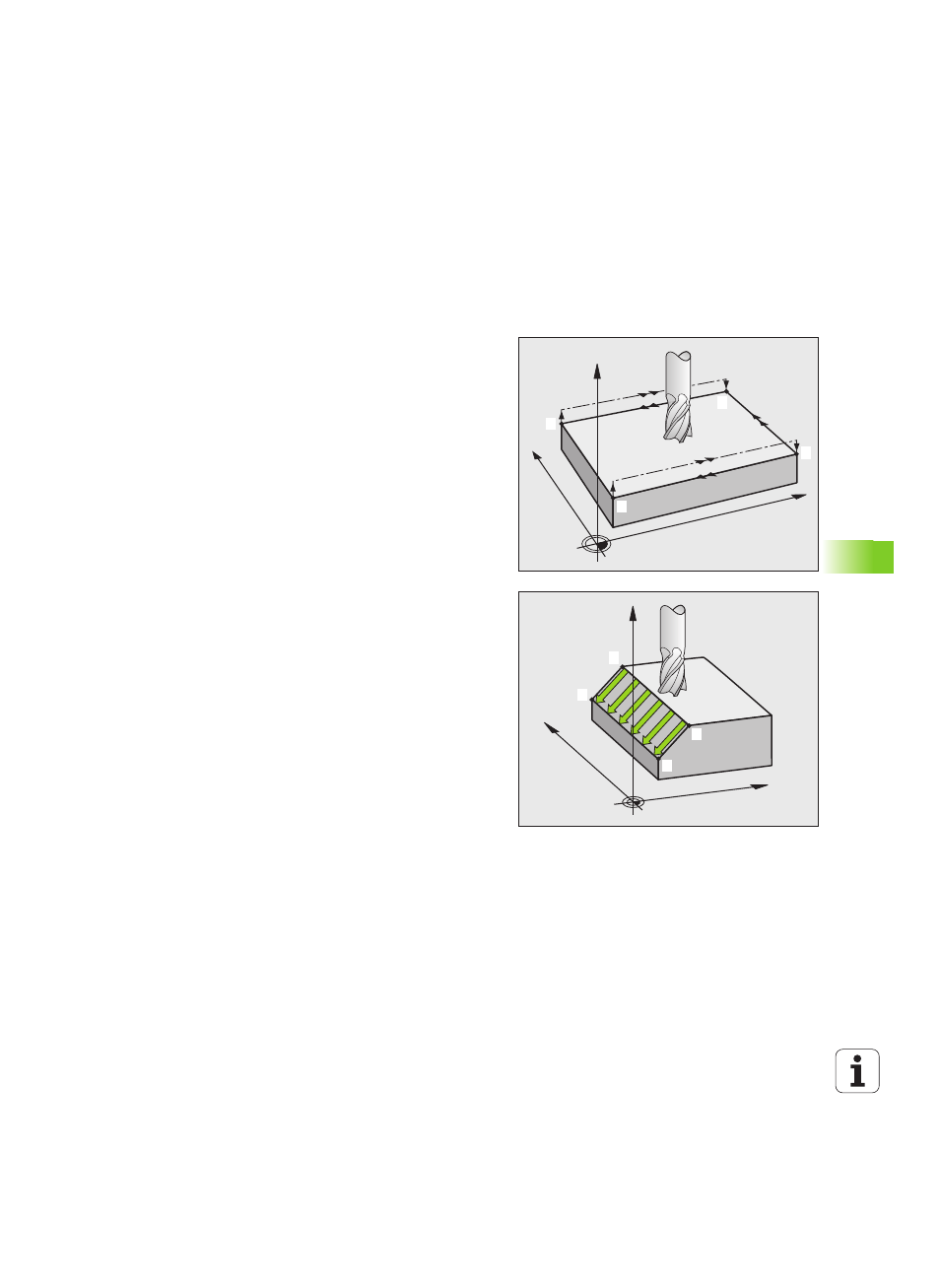

Ход цикла
1 ЧПУ позиционирует инструмент при помощи трехмерного
линейного перемещения из текущей позиции в начальную
точку
1
2 Затем инструмент перемещается с запрограммированной
подачей фрезерования в конечную точку
2
3 Система ЧПУ перемещает инструмент на ускоренном ходу
FMAX на величину диаметра инструмента в положительном
направлении по оси шпинделя, а затем возвращает его в
начальную точку
1
4 В начальной точке
1
ЧПУ снова перемещает инструмент на то
значение Z, на которое он был перемещен в последний раз
5 Затем ЧПУ смещает инструмент по всем трем осям из точки
1
по направлению к точке
4
на следующую строку
6 После чего ЧПУ перемещает инструмент в конечную точку
этой строки. Конечную точку ЧПУ рассчитывает из точки
2
и
смещения в направлении точки
3
7 Построчное фрезерование повторяется до тех пор, пока
заданная поверхность не будет полностью обработана
8 В заключение ЧПУ позиционирует инструмент выше самой
удаленной из заданных по оси шпинделя точки на значение
диаметра инструмента
