362 Циклы измерительных щупов: автоматическое определение поворота детали
14.7
Выравнив
ание
ра
зв
оро
та
де
тали
через
ос
ь
С
(
цик
л
405,
DIN/ISO:
G405)

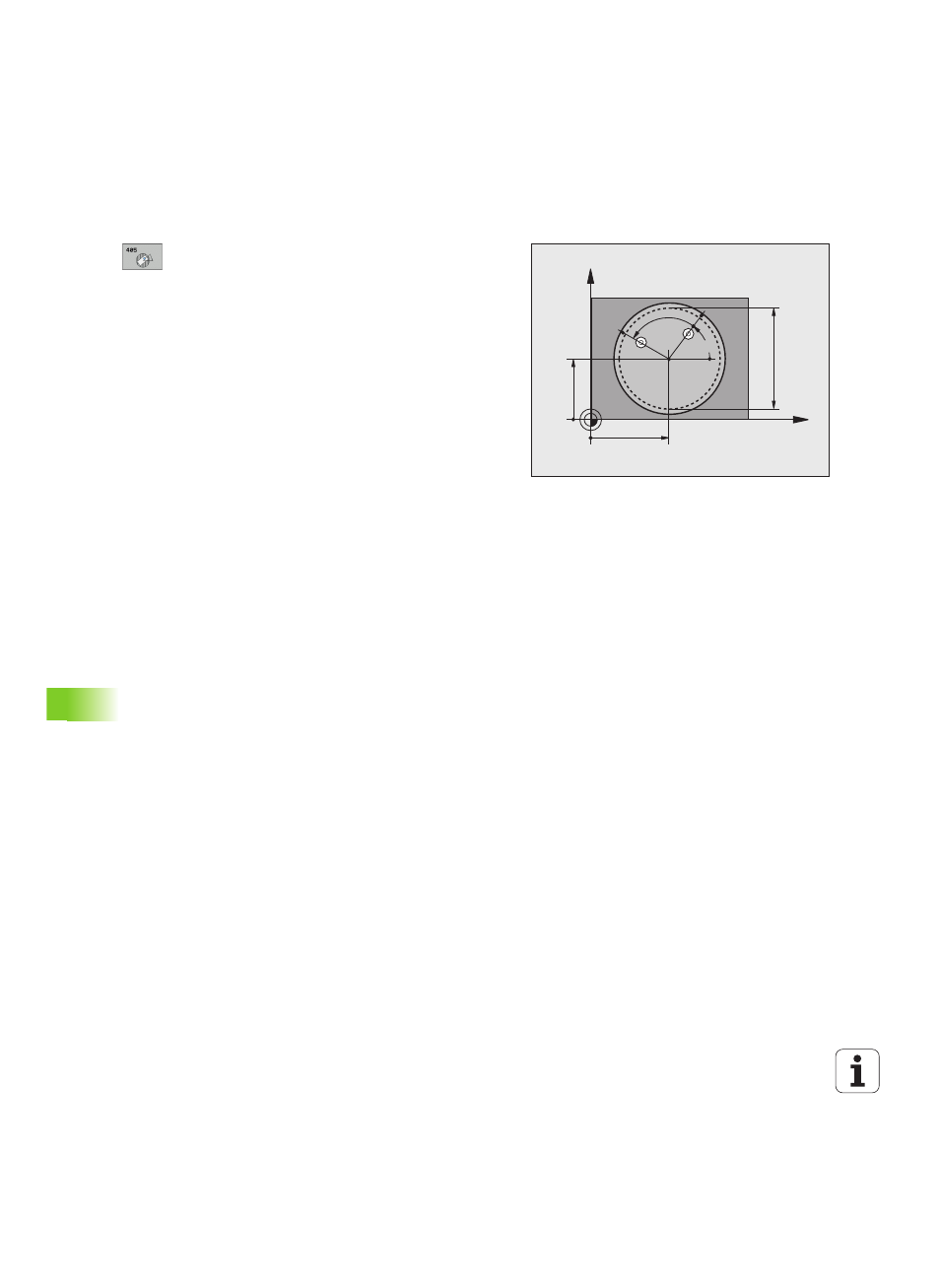

Параметры цикла
U Центр по 1-ой оси Q321 (абсолютный): центр
отверстия по главной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U Центр по 2-ой оси Q322 (абсолютный): центр
отверстия по вспомогательной оси плоскости
обработки. Если запрограммировано Q322 = 0, то
ЧПУ выравнивает центр отверстия по
положительному направлению оси Y; если
запрограммировано Q322 неравным 0, то ЧПУ
выравнивает центр отверстия по заданному
значению (угол, который получается из центра
отверстия). Диапазон ввода от -99999,9999 до
99999,9999
U Заданный диаметр Q262: приблизительный
диаметр круглого кармана (отверстия). Введите
заниженное значения. Диапазон ввода от 0 до
99999,9999
U Начальный угол Q325 (абсолютный): угол между
главной осью плоскости обработки и первой
точкой измерения. Диапазон ввода от -360,000 до
360,000
U Шаг угла Q247 (в приращениях): угол между двумя
точками измерения, знак перед шагом угла задает
направление вращения (- = по часовой стрелке), в
котором измерительный щуп перемещается к
следующей точке измерения. Если вы хотите
измерить дугу окружности, то программируйте шаг
угла менее 90°. Диапазон ввода от -120,000 до
120,000
X
Y
Q322
Q321
Q262
Q325
Q247
