ИЗМЕРЕНИЕ
КР
УГ
ЛОГ
О
ОС
ТР
ОВ
А
(
цик
л
422, DIN/ISO:
G422)
Учитывайте при программировании!
Параметры цикла
U
Центр по 1-ой оси Q273 (абсолютно): центр острова
по главной оси плоскости обработки. Диапазон
ввода от -99999,9999 до 99999,9999
U
Центр по 2-ой оси Q274 (абсолютно): центр острова
по вспомогательной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
Заданный диаметр Q262: введите диаметр
острова. Диапазон ввода от 0 до 99999,9999
U
Начальный угол Q325 (абсолютно): угол между
главной осью плоскости обработки и первой
точкой измерения. Диапазон ввода от -360,0000
до 360,0000
U
Шаг угла Q247 (в приращениях): угол между двумя
точками измерения, знак шага угла определяет
направление обработки (-= по часовой стрелке).
Если вы хотите измерить дугу окружности, то
программируйте шаг угла менее 90°. Диапазон
ввода от -120,0000 до 120,0000
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
Чем меньше запрограммированный шаг угла, тем
менее точно ЧПУ рассчитывает размеры острова.
Минимальное вводимое значение: 5°.

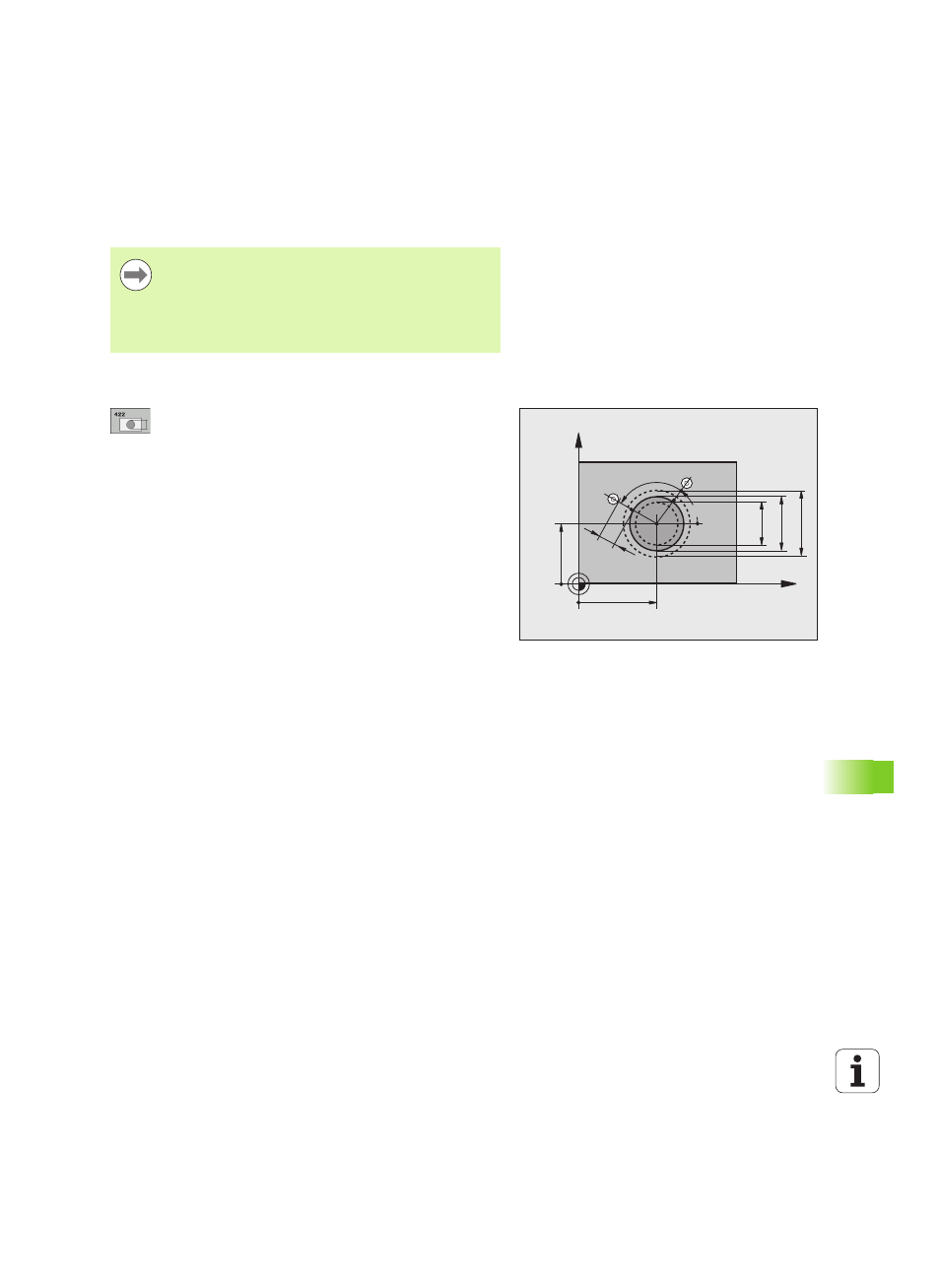

X
Y
Q325
Q247
Q278
Q262
Q277
Q274
±Q280
Q273
±Q279
MP6140
+
Q320
