116 Циклы обработки: нарезание резьбы / резьбофрезерование
4.2
НАРЕЗАНИЕ
РЕЗЬБЫ
МЕТЧИКОМ
, НОВИНКА
с
к
о
мпенс
ат
оро
м
(
цик
л
206, DIN/ISO: G206)

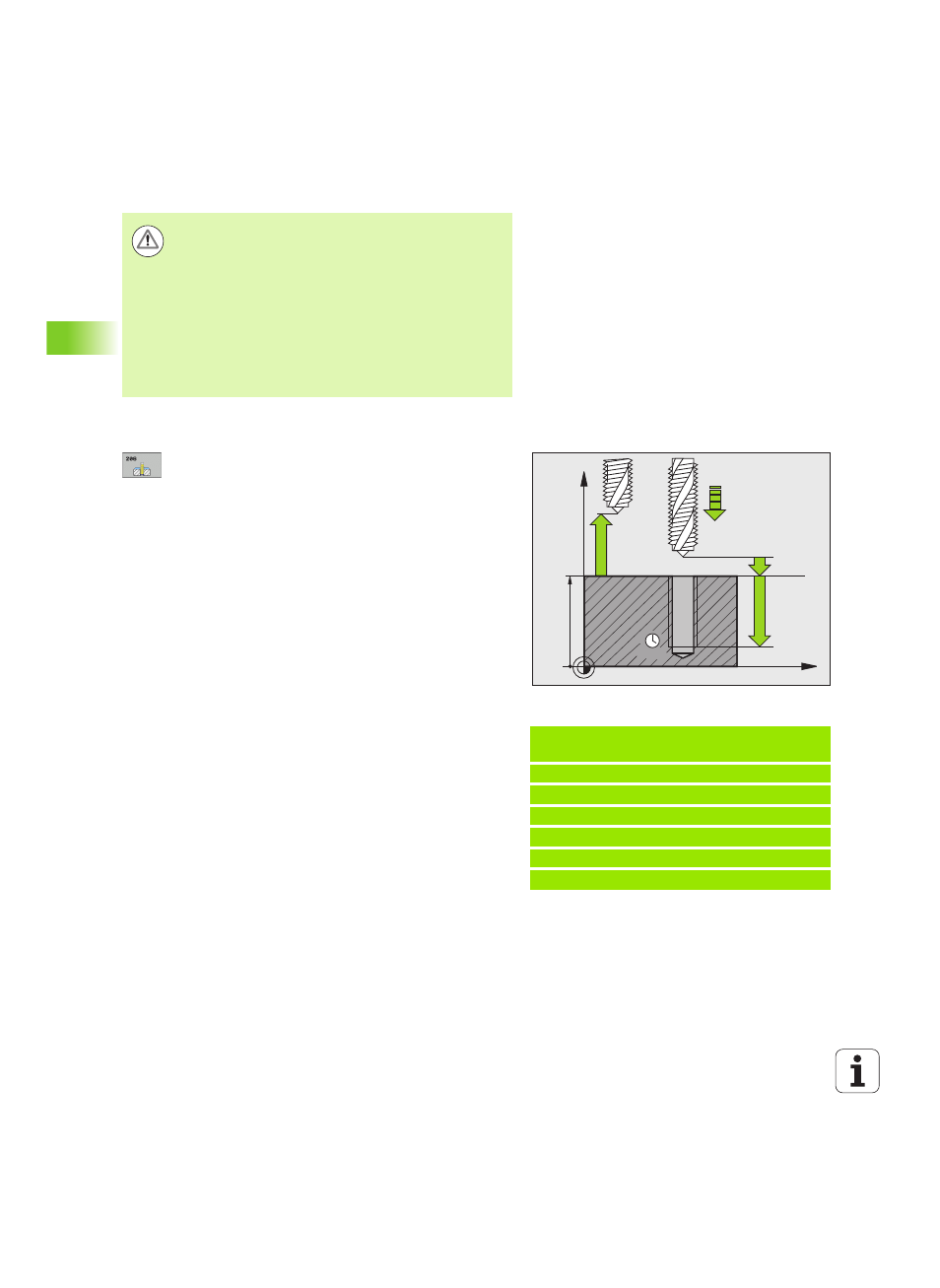

Параметры цикла
U Безопасное расстояние Q200 (в инкрементах):
расстояние от вершины инструмента (стартовая
позиция) до поверхности заготовки;
ориентировочное значение: 4x шаг резьбы.
Диапазон ввода от 0 до 99999,9999 или через
PREDEF
U Глубина сверления Q201 (длина резьбы, в
инкрементах): расстояние от поверхности
заготовки до конца резьбы. Диапазон ввода от
-99999,9999 до 99999,9999
U Подача F Q206: скорость перемещения
инструмента при нарезании внутренней резьбы.
Диапазон ввода от 0 до 99999,999 или через
FAUTO
U Время выдержки внизу Q211: введите значение
между 0 и 0,5 секунды, чтобы избежать
заклинивания инструмента во время обратного
хода. Диапазон ввода от 0 до 3600,0000 или через
PREDEF
U Коорд. поверхности заготовки Q203 (абсолютная):
координата поверхности заготовки. Диапазон
ввода от -99999,9999 до 99999,9999
U 2-е безопасное расстояние Q204 (в инкрементах):
координата оси шпинделя, при которой
столкновение инструмента и заготовки (зажимного
приспособления) невозможно. Диапазон ввода от
0 до 99999,9999 или через PREDEF
Установите подачу: F = S x p
Выход из материала при прерывании программы
Если во время нарезания внутренней резьбы нажать внешнюю
клавишу Stopp, система ЧПУ отобразит клавишу Softkey, нажав
которую, можно вывести инструмент из материала.
Осторожно, опасность столкновения!
С помощью машинного параметра 7441 бит 2
задается, должна ли система ЧПУ выдавать
сообщение об ошибке при вводе положительного
значения глубины (бит 2=1) или нет (бит 2=0).
Учтите, что при вводе положительного значения
параметра "Глубина" система автоматически меняет
знак координат предварительного позиционирования.
Инструмент перемещается по оси инструмента на
ускоренном ходу на безопасное расстояние ниже
поверхности заготовки!
Пример: NC-кадры
25 CYCL DEF 206 НАРЕЗАНИЕ РЕЗЬБЫ
МЕТЧИКОМ, НОВИНКА
Q200=2 ;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q201=-20 ;ГЛУБИНА
Q206=150 ;ПОДАЧА НА ВРЕЗАНИЕ
Q211=0.25 ;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ
Q203=+25 ;КООРД. ПОВЕРХНОСТИ
Q204=50 ;2. БЕЗОП. РАССТОЯНИЕ
Z
X
Q203
Q200
Q201
Q211
Q206
Q204
F: подача (мм/мин)
S: скорость вращения шпинделя (об/мин)
p: шаг резьбы (мм)
