Циклы измерительного щупа: автоматическое определение точек привязки
15.7
ТО
Ч
К
А
ПРИВ
ЯЗКИ
К
ЦЕНТР
У
КР
УГ
ЛОГ
О
ОС
ТР
ОВ
А
(
цик
л
413,
DIN/ISO:
G413)
Учитывайте при программировании!

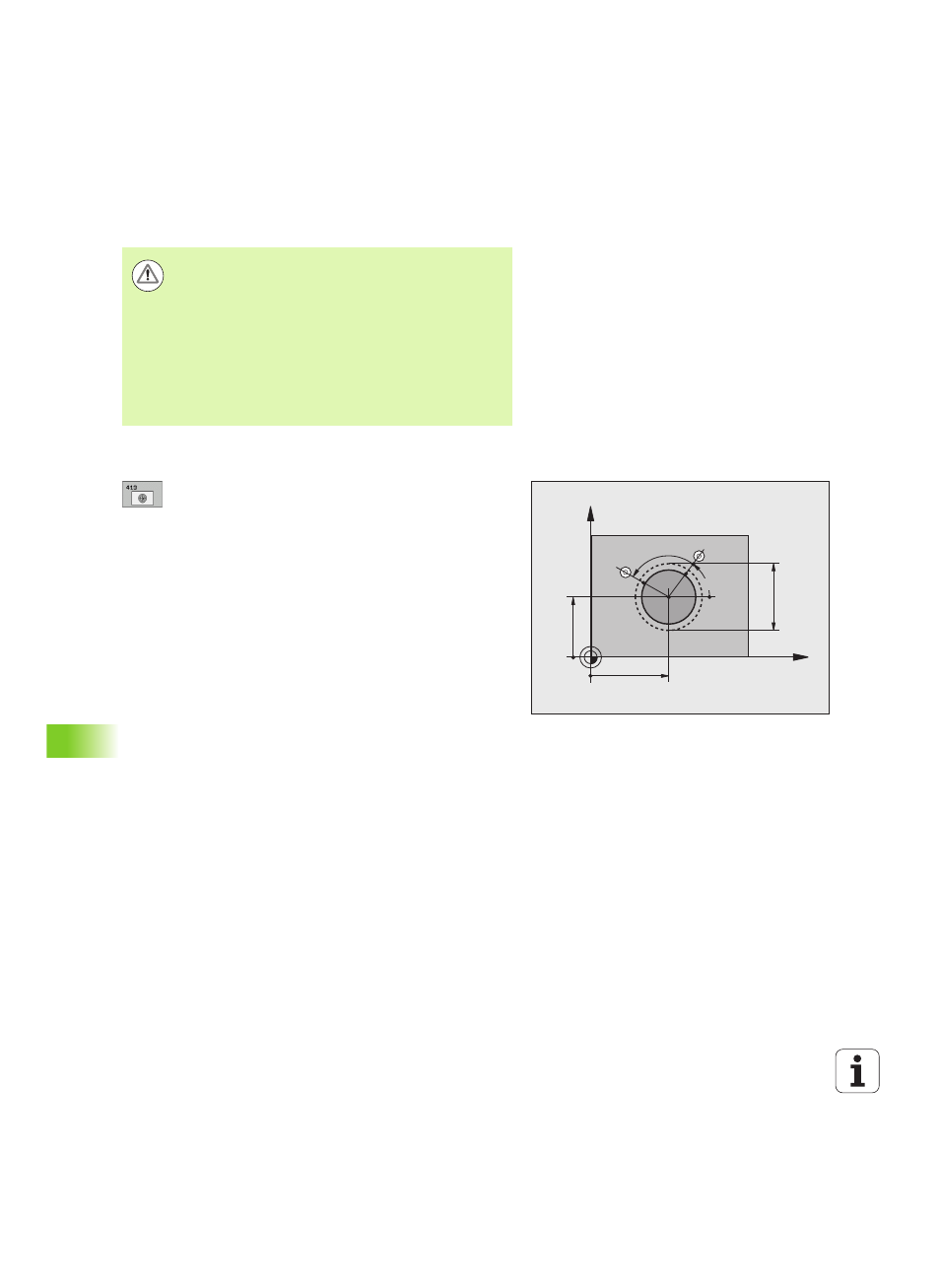

Параметры цикла
U
Центр по 1-ой оси Q321 (абсолютный): центр
цапфы по главной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
Центр по 2-ой оси Q322 (абсолютный): центр
острова по вспомогательной оси плоскости
обработки. При программировании Q322 = 0 ЧПУ
выравнивает центр отверстия по положительной
оси Y; при программировании Q322 неравным 0
ЧПУ ориентирует центр отверстия на заданную
позицию. Диапазон ввода от -99999,9999 до
99999,9999
U
Заданный диаметр Q262: приблизительный
диаметр острова. Введите завышенное значение.
Диапазон ввода от 0 до 99999,9999
U
Начальный угол Q325 (абсолютный): угол между
главной осью плоскости обработки и первой
точкой измерения. Диапазон ввода от -360,0000
до 360,0000
U
Шаг угла Q247 (в приращениях): угол между двумя
точками измерения, знак перед шагом угла задает
направление вращения (- = по часовой стрелке), в
котором измерительный щуп перемещается к
следующей точке измерения. Если вы хотите
измерить дугу окружности, то программируйте шаг
угла менее 90°. Диапазон ввода от -120,0000 до
120,0000
Осторожно, опасность столкновения!
Во избежание столкновения между измерительным
щупом и обрабатываемой деталью заданный диаметр
острова лучше вводить завышенным.
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
Чем меньше запрограммированный шаг угла Q247,
тем менее точно ЧПУ рассчитывает точку привязки.
Минимальное вводимое значение: 5°.
X
Y
Q322
Q321
Q262
Q325
Q247
