G220, DIN/ISO: G220)
Параметры цикла
U
Центр 1-й оси Q216 (абсолютный): центр сегмента
на главной оси плоскости обработки. Диапазон
ввода от -99999,9999 до 99999,9999
U
Центр 2-й оси Q217 (абсолютный): центр сегмента
на вспомогательной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
Диаметр сегмента Q244: диаметр сегмента.
Диапазон ввода от 0 до 99999,9999
U
Начальный угол Q245 (абсолютный): угол между
главной осью плоскости обработки и точкой
старта первой обработки на сегменте. Диапазон
ввода от -360,000 до 360,000
U
Конечный угол Q246 (абсолютный): угол между
главной осью плоскости обработки и точкой
старта последней обработки на сегменте (не
действует для полного круга); значение конечного
угла не должно быть равным начальному углу;
если значение конечного угла больше значения
начального угла, обработка выполняется против
часовой стрелки; в противном случае обработка
происходит по часовой стрелке Диапазон ввода от
-360,000 до 360,000
U
Шаг угла Q247 (в инкрементах): угол между двумя
обработками на сегменте; если шаг угла равен
нулю, то ЧПУ рассчитывает шаг угла на основании
значений начального угла, конечного угла и
количества проходов; если введено значение для
шага угла, не равное нулю, ЧПУ не принимает во
внимание значение конечного угла; знак (+/-)
перед значением шага угла определяет
направление обработки (– = по часовой стрелке)
Диапазон ввода от -360,000 до 360,000
U
Количество проходов Q241: количество проходов
на сегменте. Диапазон ввода от 1 до 99999
X
Y

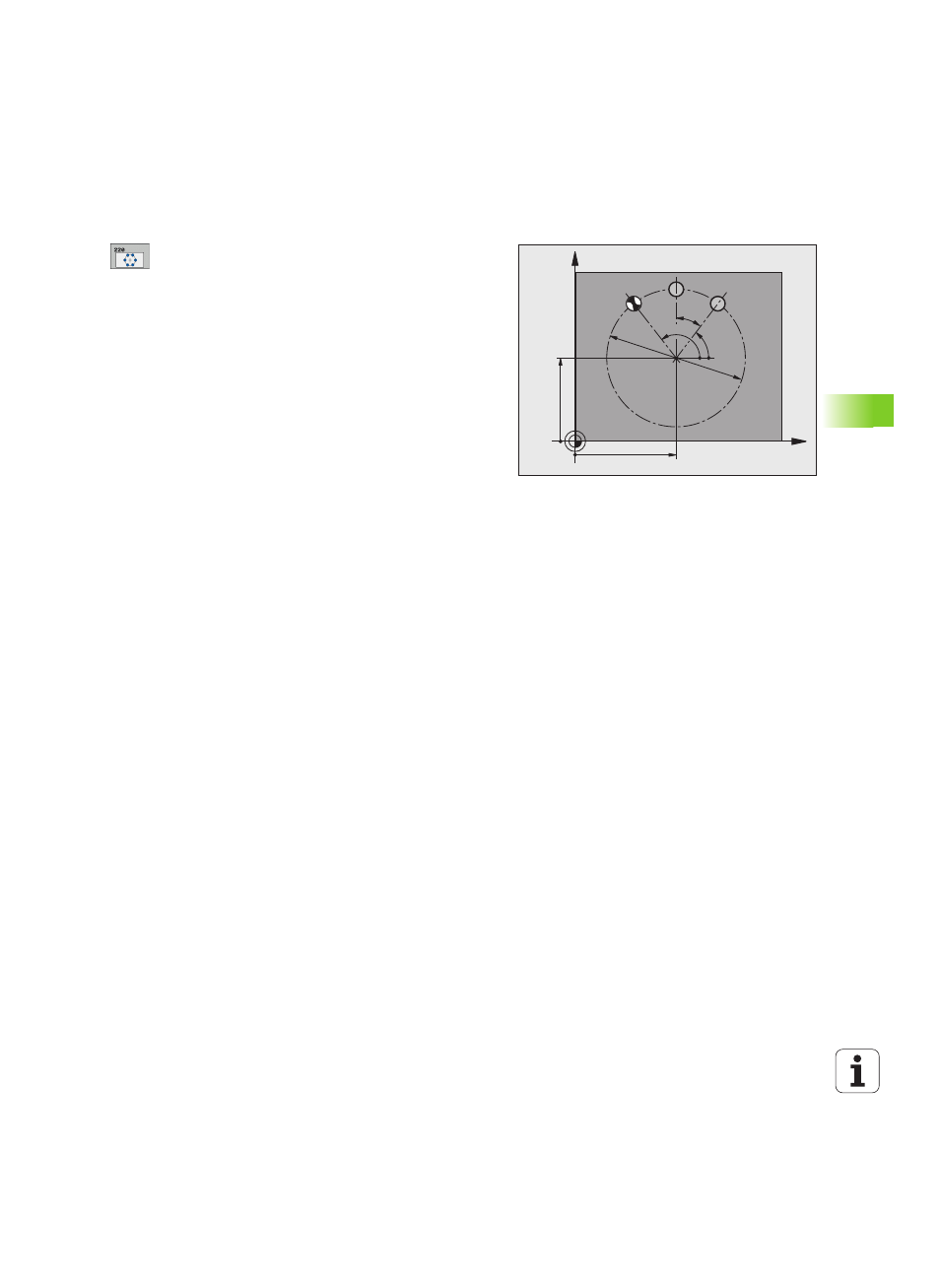

Q217
Q216
Q247
Q245
Q244 Q246
N = Q241
