HEIDENHAIN iTNC 530
289
11
.2
Смещение
НУ
ЛЕВ
О
Й
ТО
Ч
К
И
(
цик
л
7, DIN/ISO: G54)
11.2 Смещение НУЛЕВОЙ ТОЧКИ
(цикл 7, DIN/ISO: G54)

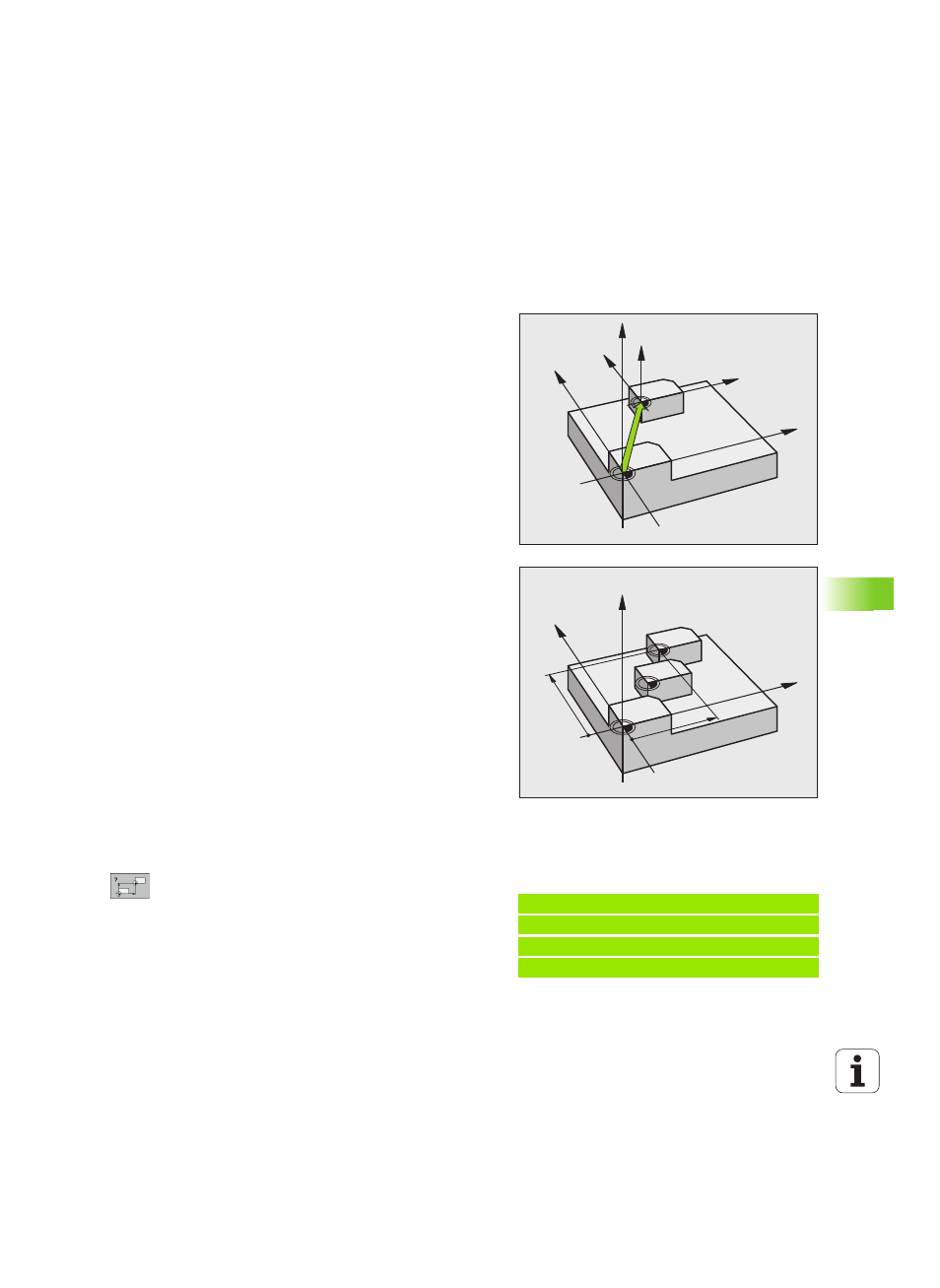

Действие
Используя СМЕЩЕНИЕ НУЛЕВОЙ ТОЧКИ можно повторять
обработку в любых местах заготовки.
После определения цикла СМЕЩЕНИЕ НУЛЕВОЙ ТОЧКИ все
вводимые координаты привязываются к новой нулевой точке.
Смещение по каждой оси ЧПУ показывает в дополнительной
индикации состояния. Ввод осей вращения также разрешен.
Сброс
Запрограммируйте смещение по координатам X=0; Y=0 и т.д.
путем нового определения цикла
Используйте функцию TRANS DATUM RESET
Вызовите из таблицы нулевых точек смещение по координатам
X=0; Y=0 и т.д.
Графика
Если после смещения нулевой точки программируется новый
BLK FORM, то через машинный параметр 7310 можно задать,
должен ли новый BLK FORM относиться к новой или старой
нулевой точке. Благодаря этому при обработке нескольких
элементов ЧПУ может выводить графическое изображение
каждого отдельного элемента.
Параметры цикла
U
Смещение: введите координаты новой нулевой
точки; абсолютные значения относятся к нулевой
точке заготовки, которая задана через установку
точки привязки; значения в приращениях всегда
относятся к последней действительной нулевой
точке, которая может быть уже смещена.
Диапазон ввода до 6 осей ЧПУ, для каждой от
-99999,9999 до 99999,9999
Z
Z
X
X
Y
Y
Z
X
Y
X
Y
Пример: NC-кадры
13 CYCL DEF 7.0 НУЛЕВАЯ ТОЧКА
14 CYCL DEF 7.1 X+60
16 CYCL DEF 7.3 Z-5
15 CYCL DEF 7.2 Y+40
