Страница 210: Параметры цикла
210
Циклы обработки: карман по контуру, протяжка контура
7.7
ЧИС
Т
ОВ
АЯ
ОБР
А
БОТКА
ДНА
(
цик
л
23, DIN/ISO: G123)

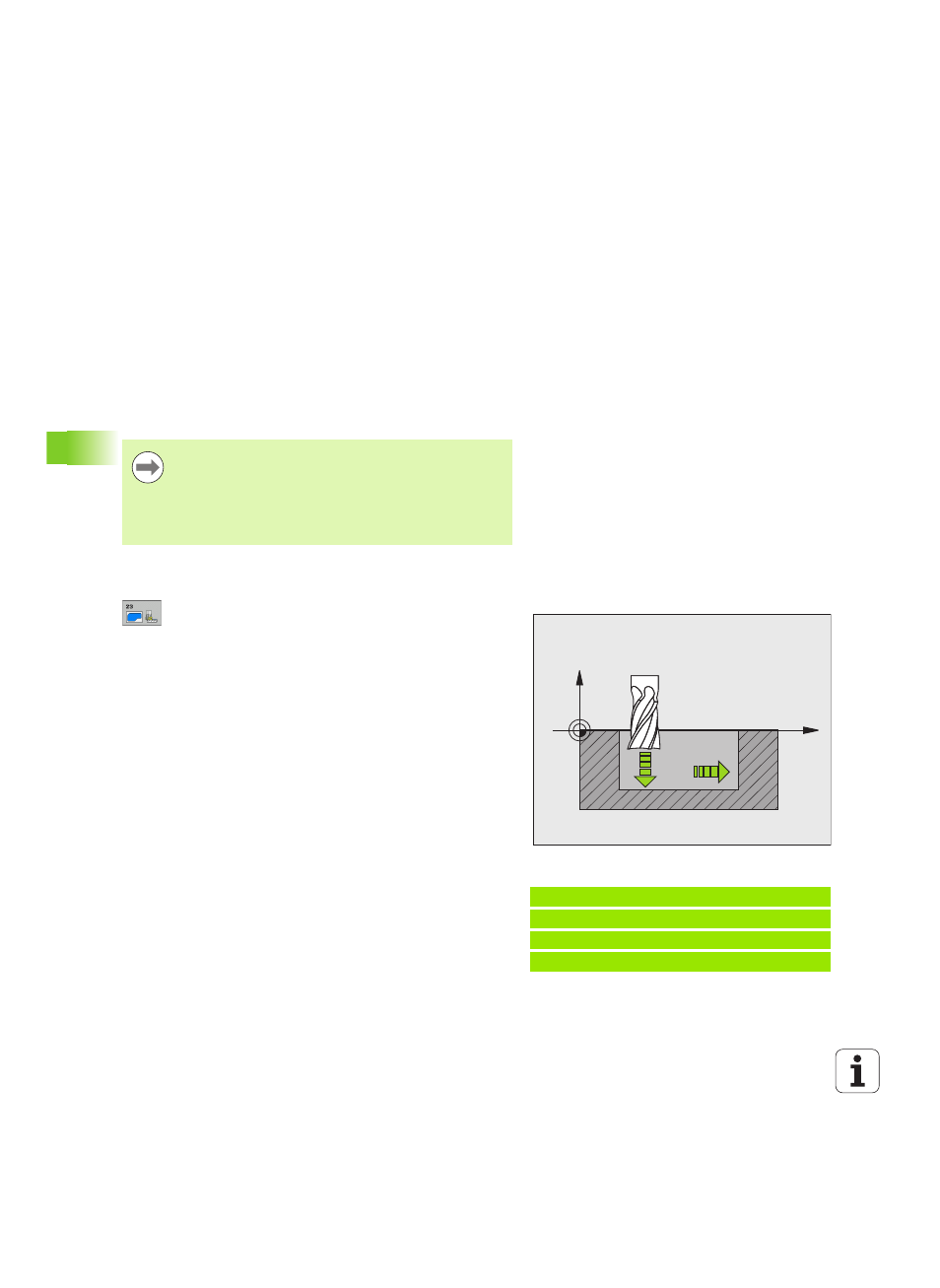

7.7 ЧИСТОВАЯ ОБРАБОТКА ДНА
(цикл 23, DIN/ISO: G123)
Ход цикла
Система ЧПУ плавно перемещает инструмент к обрабатываемой
поверхности, если там достаточно места. Если карман слишком
узкий, то система ЧПУ перемещает инструмент на глубину
перпендикулярно. Затем фрезеруется оставшийся после очистки
припуск на чистовую обработку.
Учитывайте при программировании!
Параметры цикла
U
Подача врезания на глубину Q11: скорость
перемещения инструмента при врезании.
Диапазон ввода от 0 до 99999,9999 или через
FAUTO, FU, FZ
U
Подача чистовой обработки Q12: подача
фрезерования. Диапазон ввода от 0 до
99999,9999 или через FAUTO, FU, FZ
U
Подача обратного хода Q208: скорость
перемещения инструмента при выходе из
отверстия в мм/мин. Если введено значение
Q208=0, ЧПУ отводит инструмент из отверстия со
скоростью подачи, заданной параметром Q12.
Диапазон ввода от 0 до 99999,9999 или через
FMAX, FAUTO, PREDEF
Система ЧПУ самостоятельно устанавливает
начальную точку чистовой обработки. Начальная
точка зависит от вместимости кармана.
Радиус подвода для позиционирования на конечной
глубине задан жестко и не зависит от угла погружения
инструмента.
Пример: NC-кадры
60 CYCL DEF 23 CHIST. OBR. DNA
Q11=100 ;ПОДАЧА НА ВРЕЗАНИЕ
Q12=350 ;ПОДАЧА ФРЕЗ.
Q208=99999 ;ПОДАЧА ОБР. ХОДА
X
Z
Q11
Q12
